Згинальний верстат для труб і профілів MC150

виробництво: НАРГЕСА, Іспанія

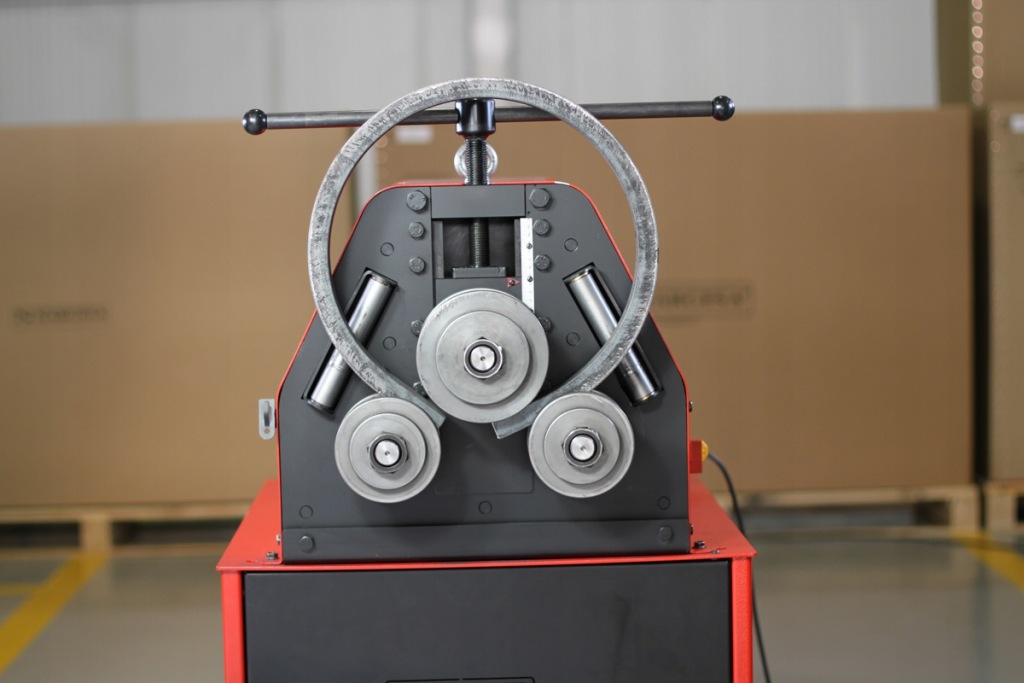

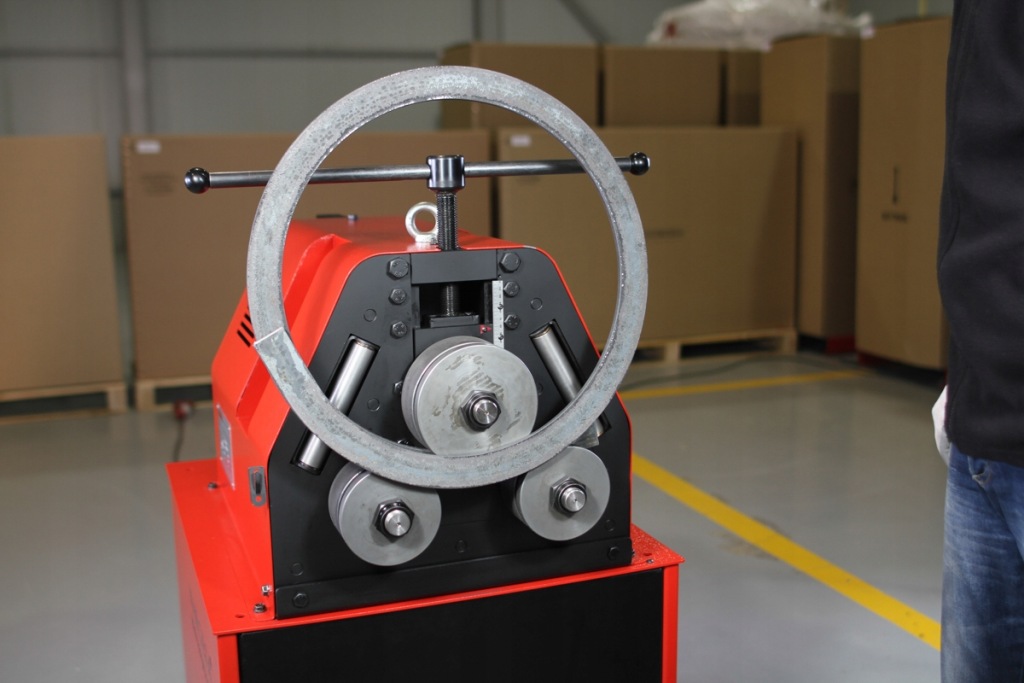

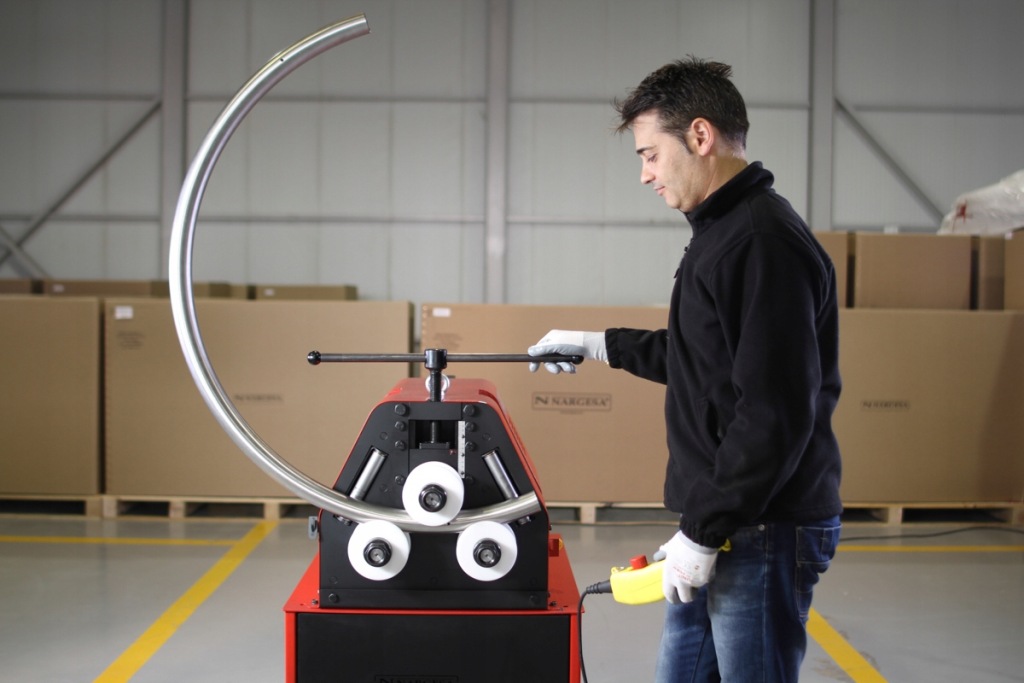

згинальний верстат MC150B призначений для намотування профілів і труб в дуги і кола постійного радіуса. Регулювання радіуса вигину здійснюється за допомогою ручки для зміни положення верхнього ролика. У рухомої осі є чіткий міліметровий калібр.

привід розподіляється по двох нижніх осях і передається за допомогою зубчастих передач і редуктора високої якості. Верхній ролик притискається при вигині. Нижні ролики Накатані, щоб запобігти ковзанню матеріалу.

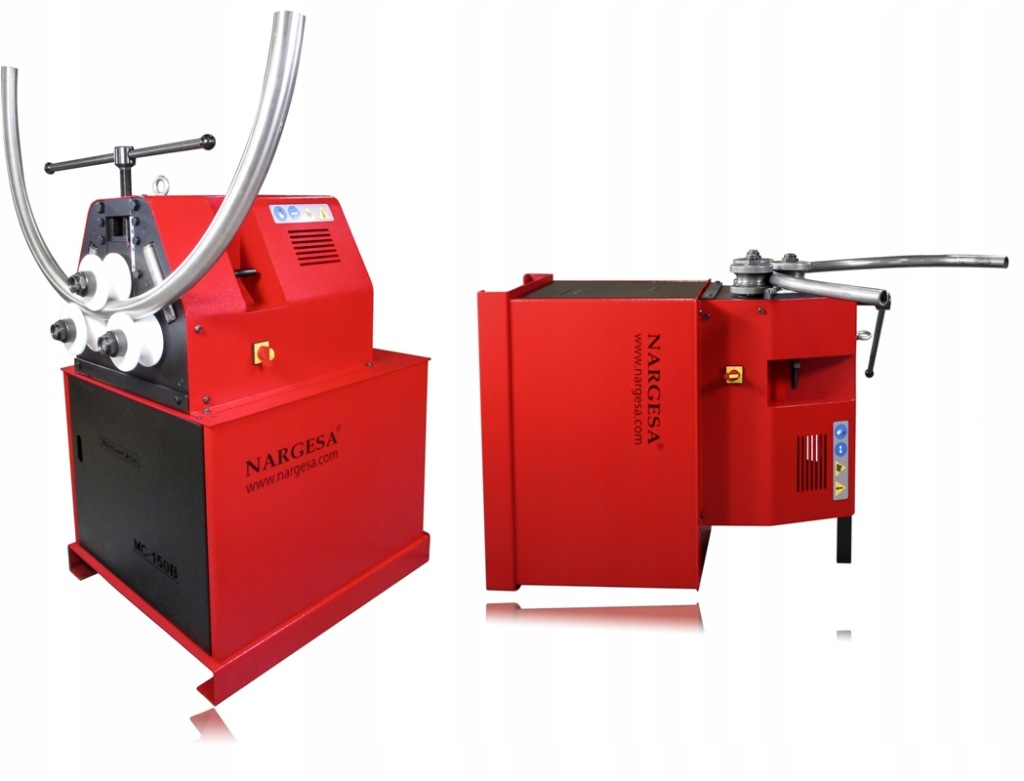

згинальний верстат може працювати у вертикальному або горизонтальному положенні.

детальні технічні параметри верстата і продуктивність вигину наведені в кінці даного опису.

ми рекомендуємо Вам переглянути демонстраційне відео за адресою:

https://youtu.be/7jUQNU0n5ZI

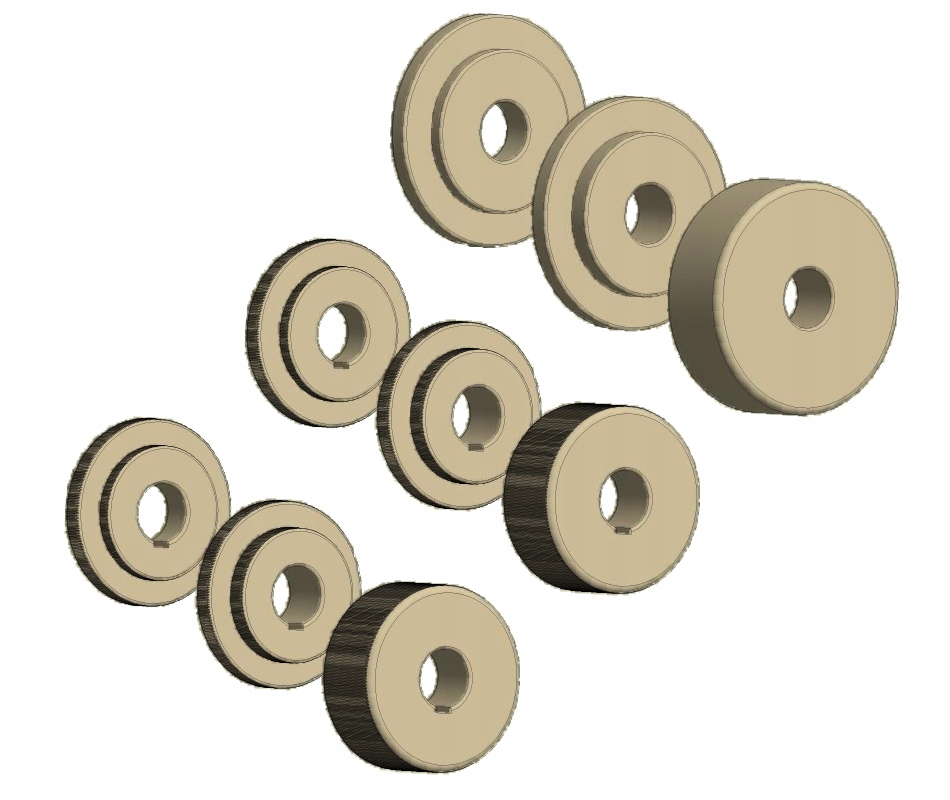

У вартість гибочного верстата MC150B входять ролики для гнуття профілів. На кожну вісь припадає по 3 шт.кільця із загартованою поверхнею для мінімізації зносу. Ковзаючі по осях в різних конфігураціях дозволяють прокатувати профілі різного перетину, тобто

• квадратні профілі, прямокутні закриті
• плоскі (плоскі або вертикальні)
• Кутові кронштейни
• швелери
• Трійники
• квадратні і круглі стрижні

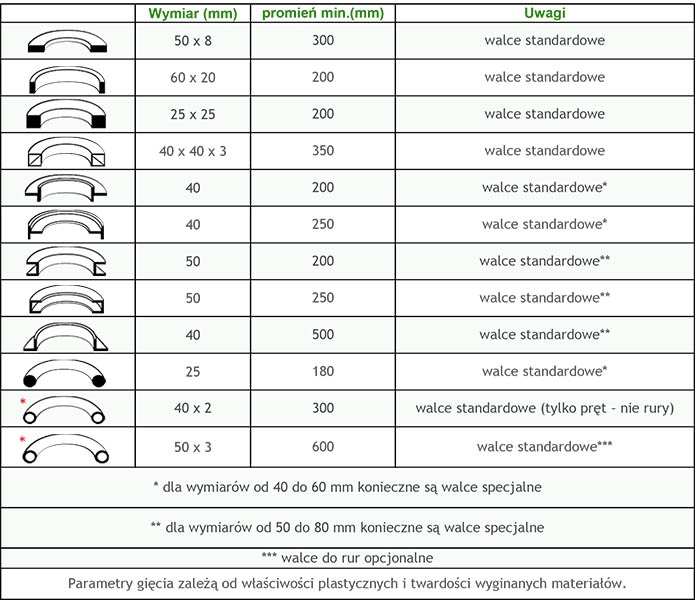

розміри і характеристики вигину для різних профілів наведені в таблиці нижче.

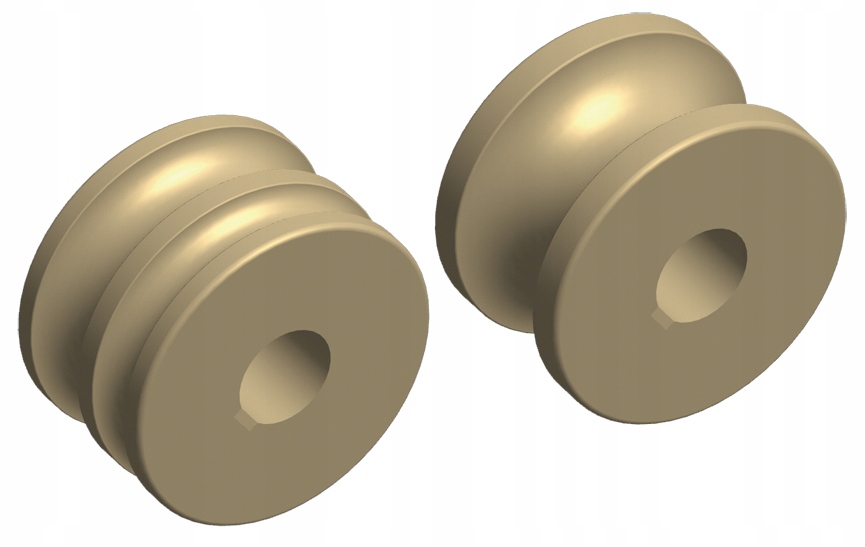

Трубозгинальні ролики (опис нижче)

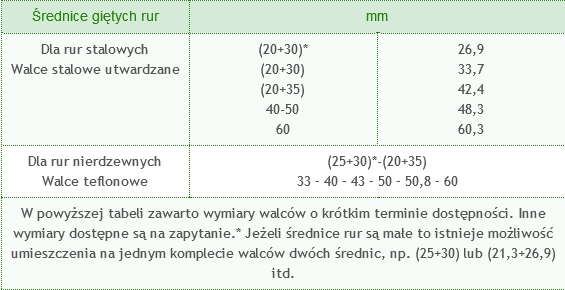

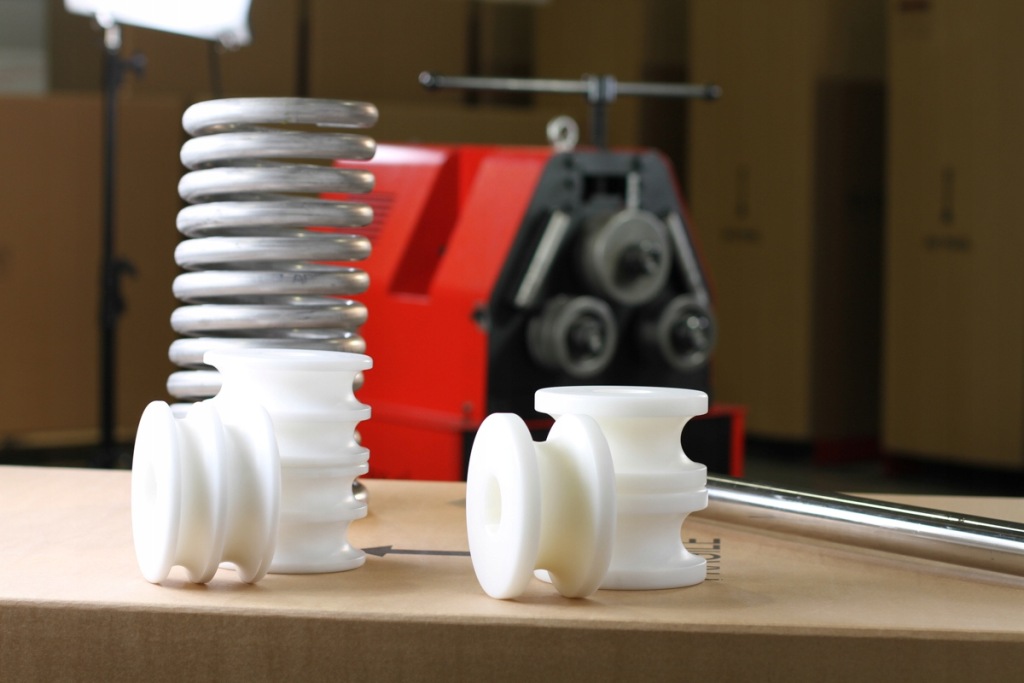

для згинання труб необхідно використовувати ролики, відповідні розміру труби. Ролики бувають двох варіантів матеріалу. Для згинання чорної сталі використовуються загартовані сталеві ролики. Для нержавіючих сталей і алюмінію ми пропонуємо ролики з пластика на основі тефлону.

для труб меншого діаметру можна зробити ролики для двох діаметрів на 1 комплект.

ролики для труб доступні за додаткову плату.

трубогиб і профілезгинальний верстат MC150B NARGESA

• максимальний розмір матеріалу: 60 мм
• кількість приводних осей: 2 нижніх
• швидкість обертання рулонів: 6 об/хв
• діаметр рулонів: 127 мм
• управління радіусом вигину: керівництво
• потужність двигуна: 0,75 кВт
• 3-фазний або 1-фазний джерело живлення: 400 В / 230 в
• розміри [Д х Ш х в]: 690x945x1140 мм
• вага: 270 кг
