опис продукту

радіочастотний тестер безперервності проводів EM415 PRO-це вдосконалений інструмент, призначений для швидкого і безпечного виявлення обривів і коротких замикань в електроустановках, без необхідності зачистки оббивки або ізоляції кабелів. Пристрій працює на основі радіотехнології, що дозволяє точно відстежувати дроти навіть у важкодоступних місцях. Відмінне рішення для професіоналів в майстернях і майстрів в гаражі.

основні функції

• режим TONE: дозволяє швидко виявити обрив ланцюга, що сигналізується звуком.
• режим CONT: використовується для визначення коротких замикань в електричній системі шляхом вимірювання опору.
• звуковий сигнал: допомагає легко відстежувати безперервність проводів.
• регулювання чутливості: дозволяє адаптувати пристрій до умов експлуатації.

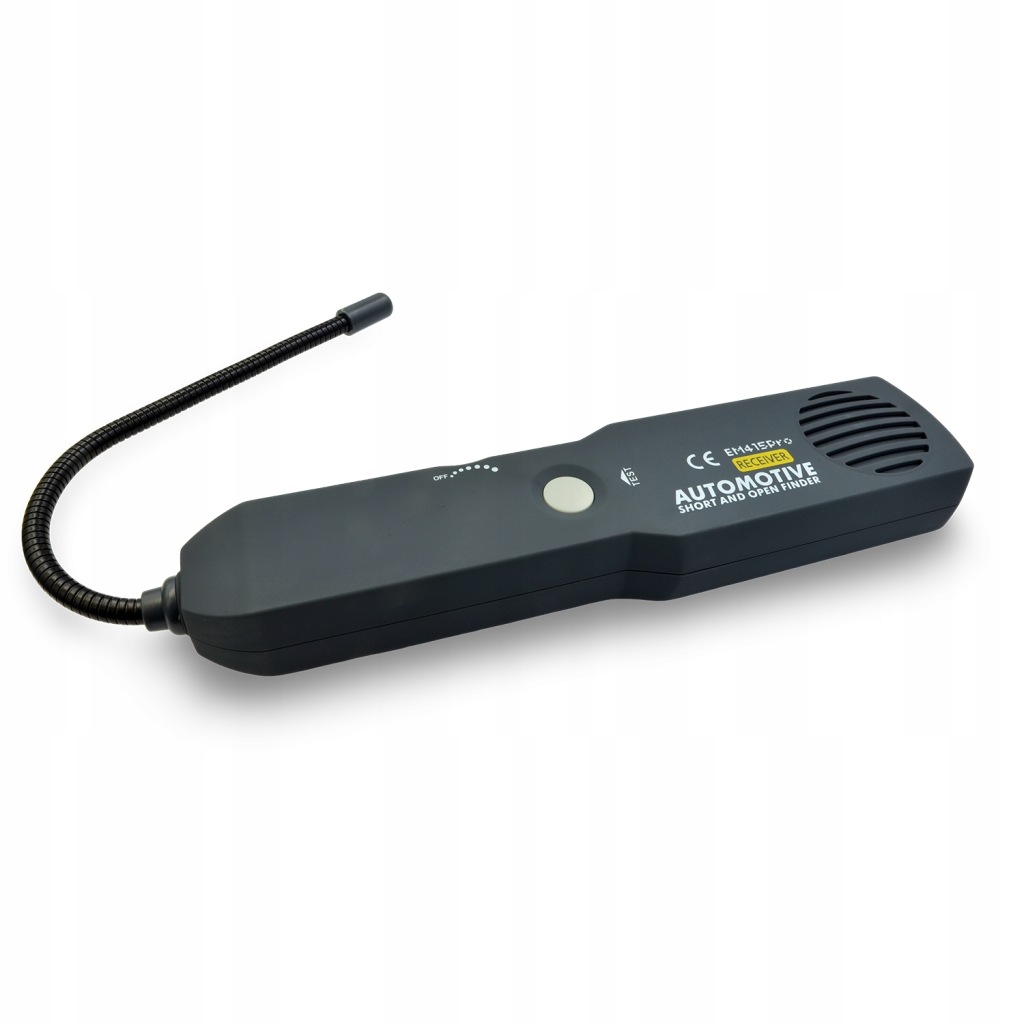

• гнучкий вимірювальний зонд: 16 см в довжину, забезпечує доступ до проводів в обмеженому просторі.

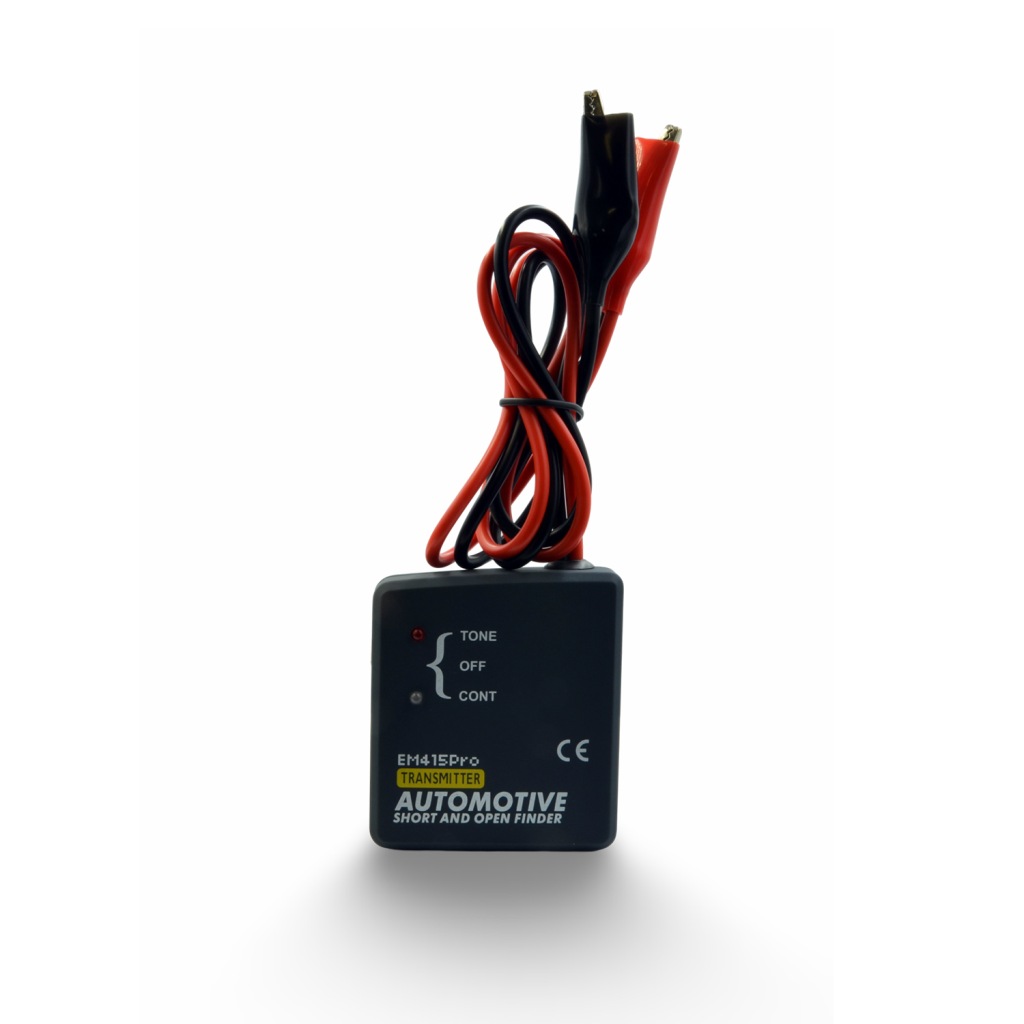

• довжина дроту: 69 см в передавачі, що забезпечує зручність використання.

ТЕХНІЧНІ характеристики

• джерело живлення: 2 батареї 9 в (6LR61) - не входить в комплект, необхідно придбати окремо.
• діапазон напруги: максимум 42 В постійного струму-не використовувати в ланцюгах, що перевищують це значення.

попередження

• використовувати тільки в ланцюгах постійного струму( DC); не використовувати в ланцюгах змінного струму (AC).
• Не підключайте до ланцюгів, підключених до мережі змінного струму або систем запалювання .
• перед використанням вимкніть чутливі компоненти автомобіля, такі як подушки безпеки і модулі управління.
• після завершення роботи переконайтеся, що всі відʼєднані компоненти знову підключені.

керівництво користувача

розташування обриву ланцюга (режим тону)

у режимі TONE підключіть червоний провід передавача до підозрілого проводу, а Чорний-до землі автомобіля. Потім перемістіть зонд приймача вздовж дроту-коли звуковий сигнал зникає, це означає, що розрив локалізований.

розташування короткого замикання (режим CONT)

у режимі CONT вимкніть живлення ланцюга і будь-яке навантаження. Підключіть червоний провід передавача до випробуваних проводів, а Чорний-до землі автомобіля. Якщо опір менше 10 ом, зелений світлодіод загориться, сигналізуючи про коротке замикання. Для точного визначення короткого замикання відʼєднайте дроти по черзі.

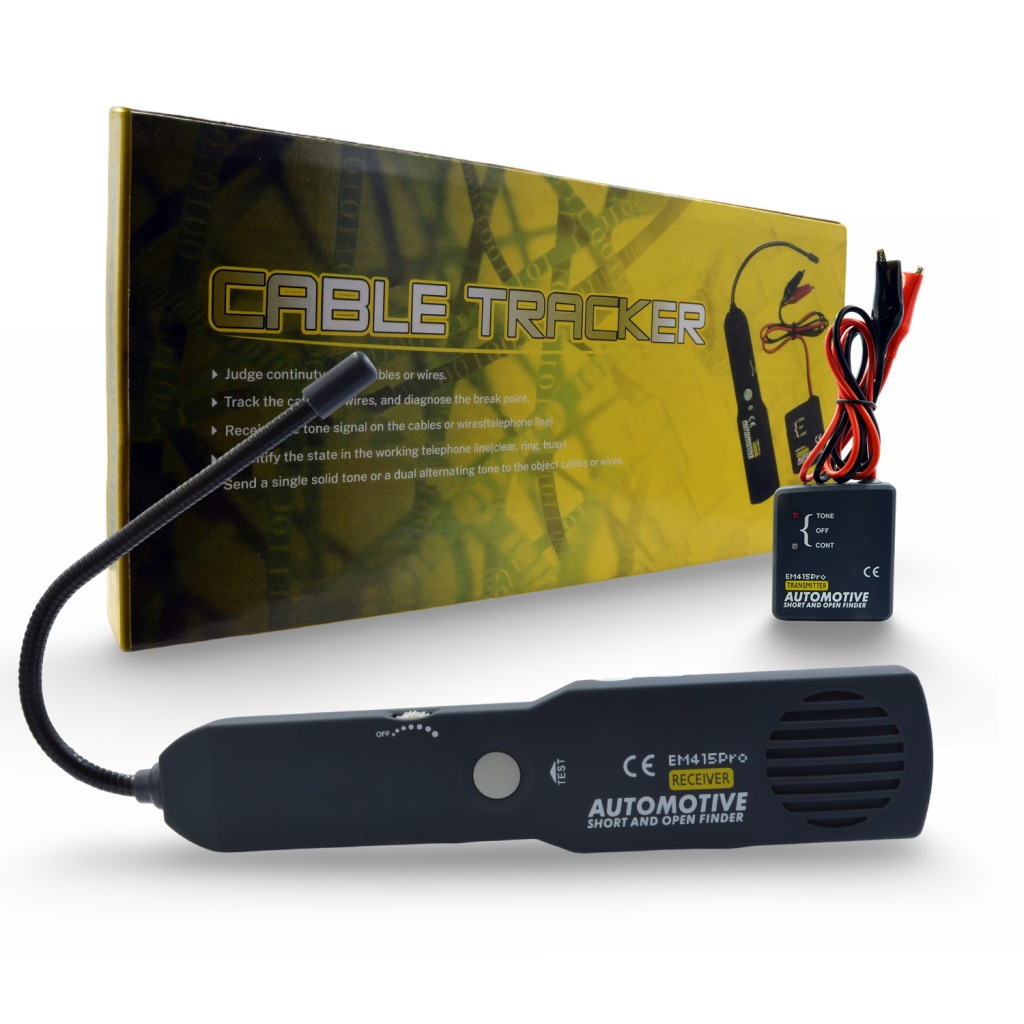

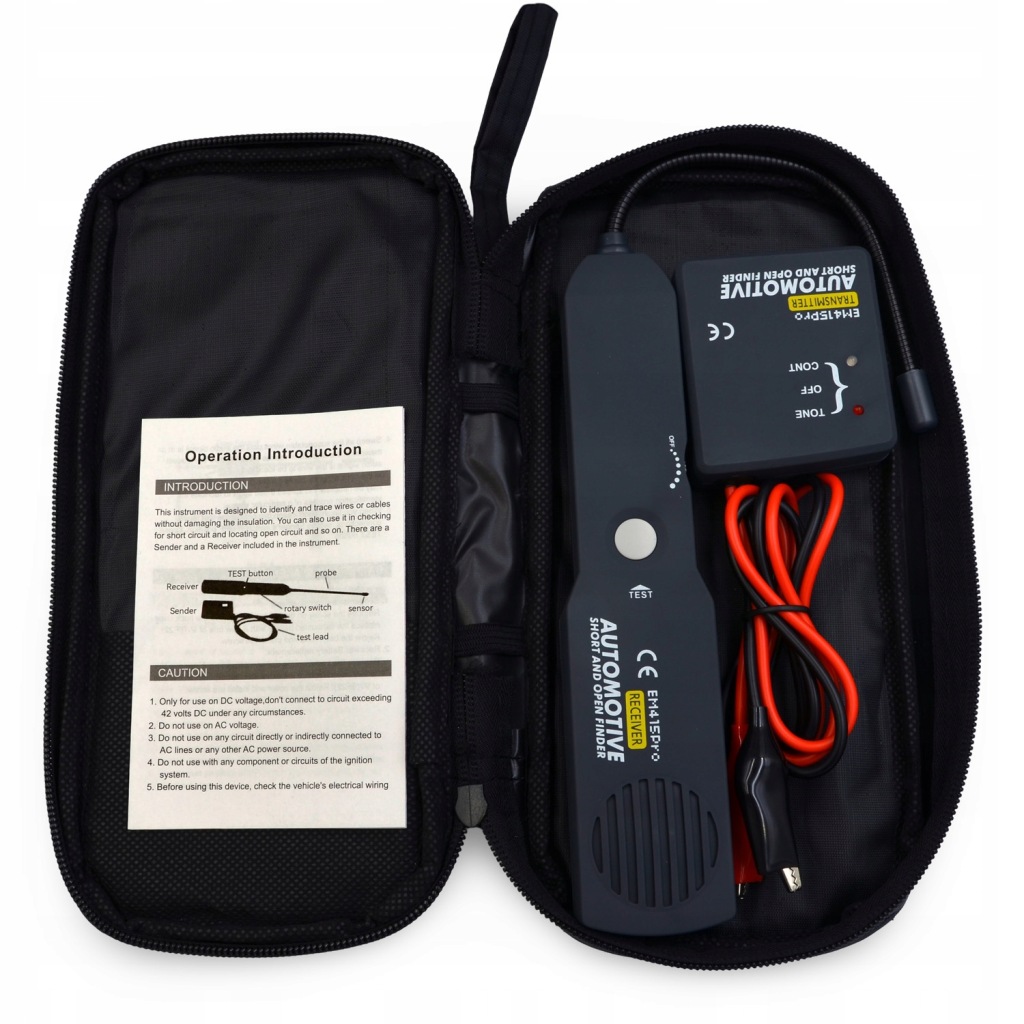

вміст набору

< Li > передавач < Li > приймач
• захисний чохол
• інструкції по електронній пошті на мовах: польська, англійська, чеська.
