Відеодомофон WiFi Відеодомофон IP хвіртка + шлюз зчитувач SD код

• сенсорний монітор 10" з модулемWiFi (підтримка за допомогоюдодатки TUYA)
• памʼять зображень (Підтримка карт SDдо 128 ГБ)
• Шлюзова станція з кодовим замкомізчитувачем ключів Mifare
• відкриття хвіртки і воротаз позиції портальної станціїнезалежними кодами доступу
• кут огляду камери140°
• комплект включає в себе комплект мережевих адаптерів

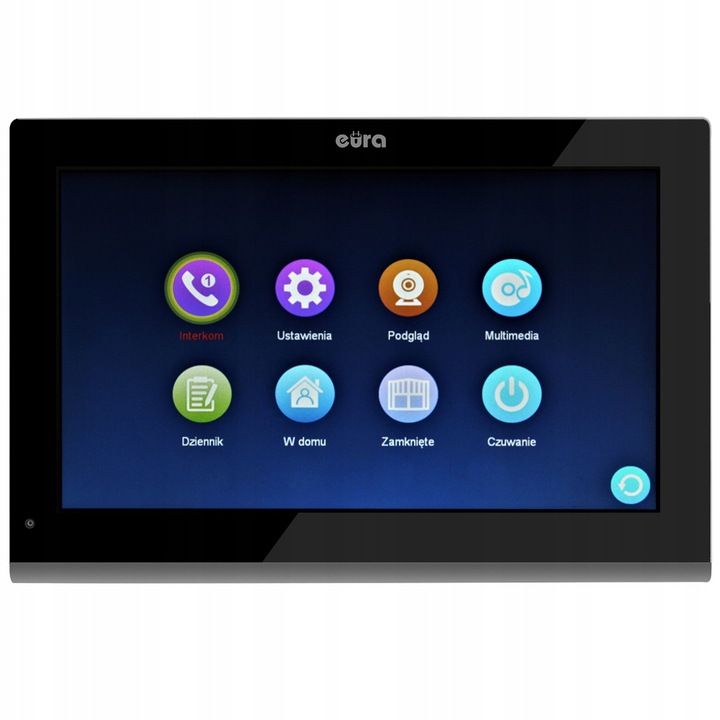

⭐ сенсорний РК-дисплей 10"

монітор оснащений сенсорним РК-дисплеєм 10", Що працює в роздільній здатності AHD, забезпечуючи ідеальну якість зображення.

⭐ памʼять зображень і виявлення руху

монітор має слот для SD-карти, що дозволяє встановити карту памʼяті обʼємом 128 ГБ, на якій записуються зображення відвідувачів (автоматично зберігаються при натисканні кнопки виклику) або зображення, записане при виявленні руху. Виявлення руху може працювати на основі певних графіків.

⭐ можливість розширення

Відеодомофон може бути розширений до 6 моніторів,2 портальних станцій і 2 камер відеоспостереження.

⭐ функція цифрової рамки / годин

у режимі очікування монітор має можливість постійно відображати кілька фотографій по черзі(цифрова рамка) або дати і часу.

⭐ Інтерком

функція домофона дозволяє нам підключатися до інших моніторів, підключених до однієї системи.

⭐ вибір різних мелодій для хвіртки і хвіртки

монітор має 10 вбудованих мелодій і дозволяє встановлювати два різних звуку для хвіртки і хвіртки і регулювати їх гучність.

⭐ ТЕХНІЧНІ характеристики

• напруга живлення:12-15 В постійного струму
• параметри відеосигналу:CVBS, CVI, TVI, AHD
• мінімальна кількість зʼєднувальних проводів:4
• кількість підтримуваних виходів:2
• типи виходів: контакт N. O. max DC 24V/ 1A
• час спрацьовування болта/ затвора:   2 сек.
• споживана потужність - режим очікування / роботи:  3W / 7W
• розмір екрану монітора:  10"
• тип екрану:  колір TFT-LCD
• Дозвіл екрану:  1024 × 600 пікселів
• кількість мелодій передзвону: 10
• Hands-Free:  так
• домофон: так
• вбудований модуль WiFi:  так
• інтерфейс бездротового звʼязку:  IEEE 802.11 b/g/n
• робоча частота:  2,4 ГГц
• температурний робочий діапазон:  0ºC ~ +40ºC
• розміри (Ш x Ш x г):  170 x 260 x 25 мм

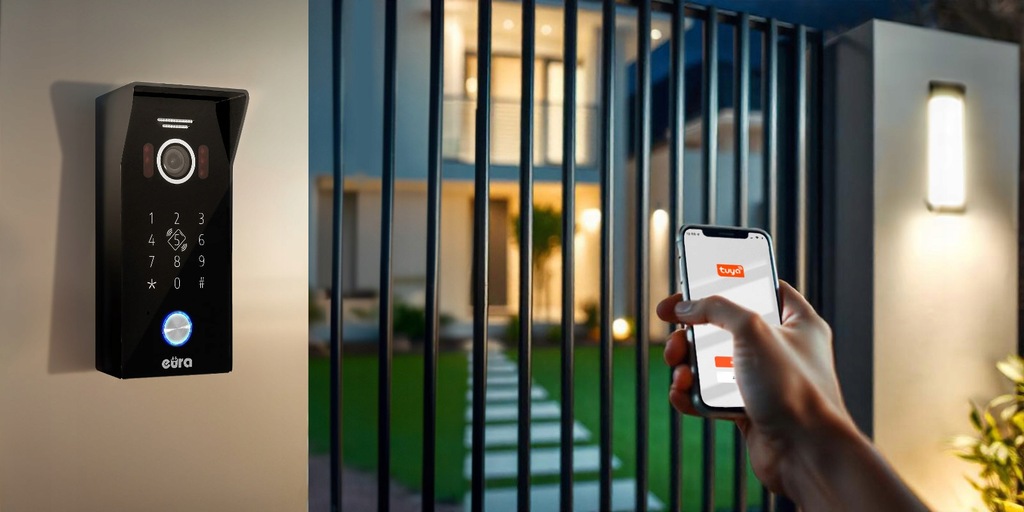

⭐ управління смартфоном

безкоштовний додаток Tuya доступно для платформ iOS І Android дозволяє:

• приймати вхідні дзвінки,
• попередній перегляд навколишнього зображення зовнішньої камери,
• відпускання болта і відкриття воріт (як при отриманні виклику, так і при в режимі попереднього перегляду),
• збереження фотографій вручну або запис відео попереднього перегляду виклику,
• перегляд історії дзвінків.

⭐ Висока якість зображення - Full HD

касета має вбудовану ширококутну камеру 60º/140º працюють в дозволі Full HD 1080p. забезпечуючи високу якість зображення.

⭐ водонепроникна касета з козирком

зовнішня касета виготовлена з алюмінієвого сплаву і пластика, стійка до атмосферних впливів і додатково захищена козирком.

⭐ широкий кут огляду і якість Full HD

пристрій оснащений камерою з роздільною здатністю Full HD 1080p. з обʼєктивом з полем зору 140º.

⭐ нічне освітлення з датчиком сутінків

крім того, касета  має нічне освітлення у вигляді 6 інфрачервоних світлодіодів і датчик сутінків, автоматично активує світлодіоди при недостатньому освітленні.

⭐ Keychain Reader

завдяки безконтактному зчитувачу є можливість відкрити хвіртку за допомогою брелка. У комплект входять 5 користувальницьких брелків, що працюють в стандарті Mifare 13,56 МГц.

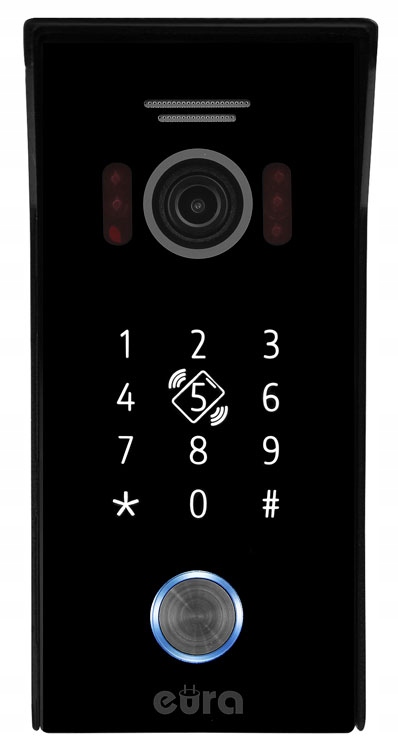

⭐ шифратор з підсвічуванням

великі кнопки з підсвічуванням і широке відстань між ними дозволяють зручно використовувати кодовий замок. При такому рішенні не виникає проблем з одночасним натисканням декількох клавіш.

⭐ незалежні коди входу для хвіртки і хвіртки

ви можете відкрити хвіртку і ворота незалежними кодами кодового замка. Портальна станція дозволяє встановити 200 кодів.

⭐ оптична Сигналізація дії

портальна станція має оптичну сигналізацію навколо кнопки виклику, що вказує стан:

• Зелена підсвітка - відкриття хвіртки або воріт,
• червона підсвітка - ведення розмови,
• Біла підсвітка - режим очікування.

⭐ ТЕХНІЧНІ характеристики

• напруга живлення:12-15 В постійного струму
• споживана потужність зовнішнього картриджа (в режимі очікування / роботи):1,2 Вт / 5 Вт
• робоча частота безконтактного зчитувача:13,56 кГц
• Макс. потужність випромінювання зчитувача наближення: <10 МВт
• дозвіл зображення: 1080p
• кут огляду камери вертикаль / рівень:  60º/140º
• Тип датчика камери: колір CMOS 1/3ʼ
• типи виходів:
• вихід 1: Реле N. C. & N. O. 1A/ 24VDC
• вихід 2: реле N. C. & N. O. 1A/ 24VDC
• Матеріал корпусу:  алюмінієвий сплав
• спосіб установки зовнішнього картриджа:  поверхневого монтажу
• нічне освітлення: ІЧ-світлодіоди
• захисний козирок:  так
• коефіцієнт захисту:  IP65
• температурний діапазон роботи картриджа:   - 20ºC ~ +50ºC

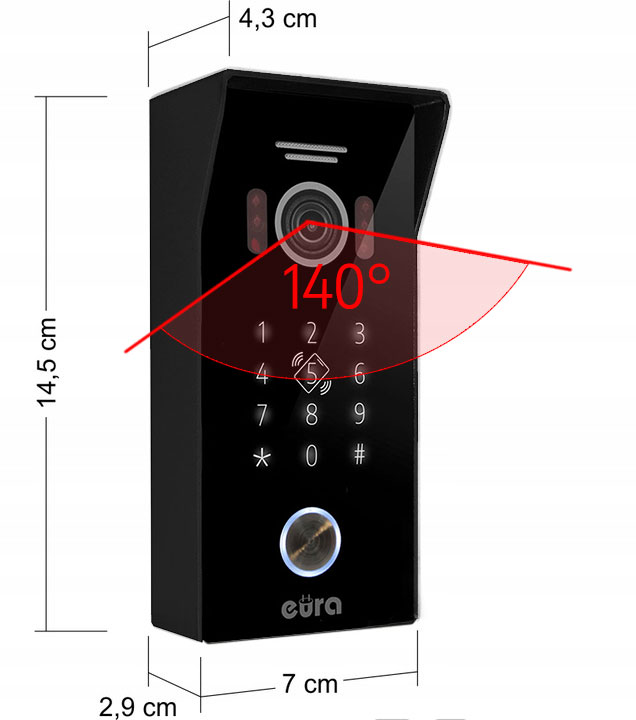

• Зовнішні розміри картриджа:(Ш x Ш x г) 145 x 70 x 42 мм

⭐ ВІДЕОінструкція по підключенню і налаштуванню

посилання на відео з оглядом функцій і схемою підключення:

https://youtu.be/hTe48l4dky8

зміст:

• 00:01 - презентація продукту
• 00:31 - підключення проводів звʼязку
• 00:40 - підключення блоку живлення на DIN - рейку
• 1:04 - підключення болта і кнопки виходу
• 1:16 - виклик
• 1:42 - відпускання болта за допомогою кнопки виходу
• 1:50 - зняття болта за допомогою коду доступу на майно
• 2:01 - зняття болта за допомогою брелка з наближенням
• 2:08 - програмування коду доступу на майно
• 2:38 - перевірка коду доступу на майно
• 2:46 - програмування брелка з наближенням
• 3:15-перевірка доданого брелка

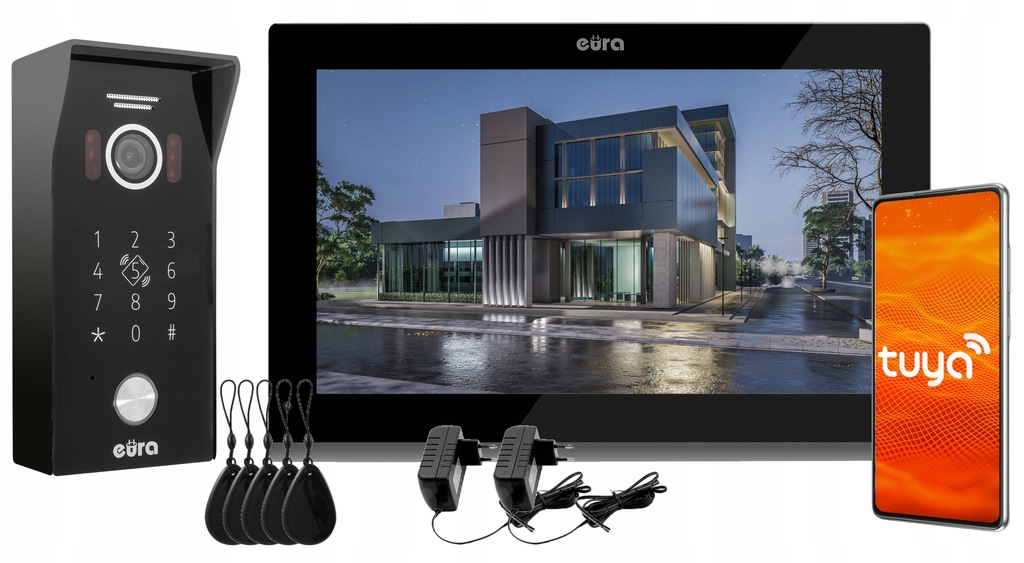

⭐Склад комплекту

• монітор VDA-10c5
• Шлюзова станція VDA-51c5
• 2 блоки живлення
• 2 брелка для ключів (Mifare 13,56 МГц)
• монтажний комплект
• інструкція польською мовою

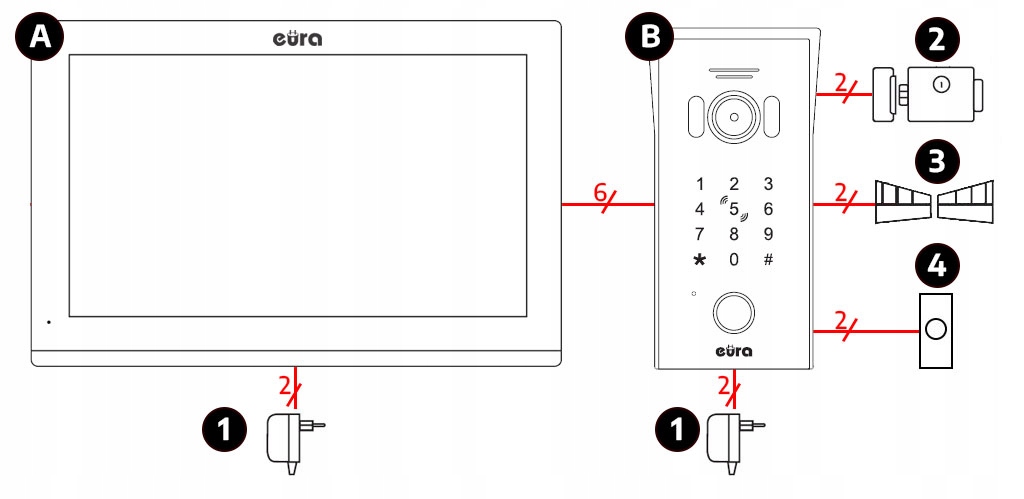

⭐ схема електропроводки

легенда:

• a - монітор
• B - Шлюзова станція
• 1 - мережеві адаптери - альтернативно, замість 2 мережевих адаптерів ми підключаємо один блок живлення на DIN-рейку
• 2-соленоїд (електромагнітний болт)
• 3-автомат воріт
• 4 - кнопка виходу (кнопка "Вихід")

⭐ Часті питання

1. Мобільний додаток працює виключно в локальній мережі або з будь-якої точки світу?

монітор відеодомофона має вбудований модуль WiFi, який підключається до маршрутизатора в локальній мережі. У той час як мобільний додаток працює з будь-якої точки Землі, обовʼязковою умовою є доступ телефону до Інтернету.

2. Який провід мені потрібно використовувати для підключення монітора до зовнішньої панелі?

при проектуванні електропроводки необхідно враховувати відповідний перетин проводів:

• до 30 м-рекомендований кабель XzTKMXpw 4x2 x0.5mm2
• до 50 м - рекомендований кабель xztkmxpw 4x2 x0. 8mm2

3. Який провід мені потрібно використовувати для підключення зовнішньої панелі до болта (соленоїда)?

провід, що зʼєднує електроланцюг із зовнішньою касетою, повинен бути мін.2x1mm2

4. Чи може зовнішня панель піддаватися впливу дощу та снігу?

так, пристрій має високий коефіцієнт стійкості до деревини IP65, тому він може піддаватися впливу атмосферних факторів.

5. Чи можу я придбати додаткові таблетки / Брелоки та картки?

до пристрою можна додати додаткові брелоки і картки. Зчитувач пристрою працює в стандарті Mifare 13,56 МГц.

6. Чи потрібне додаткове джерело живлення?

ні, блок живлення, що входить в комплект, живить все.

7. Чи є можливість розширення комплекту?

так, комплект може бути розширений 5 моніторами, 2 портальними станціями і 2 камерами.

8. Який соленоїд слід використовувати для цього набору відеодзвінків?

комплект працює правильно з низькоточним електромагнітним пристроєм, симетричним, універсальним, без памʼяті. Наприклад, RE-31g2, RE-32g2.
