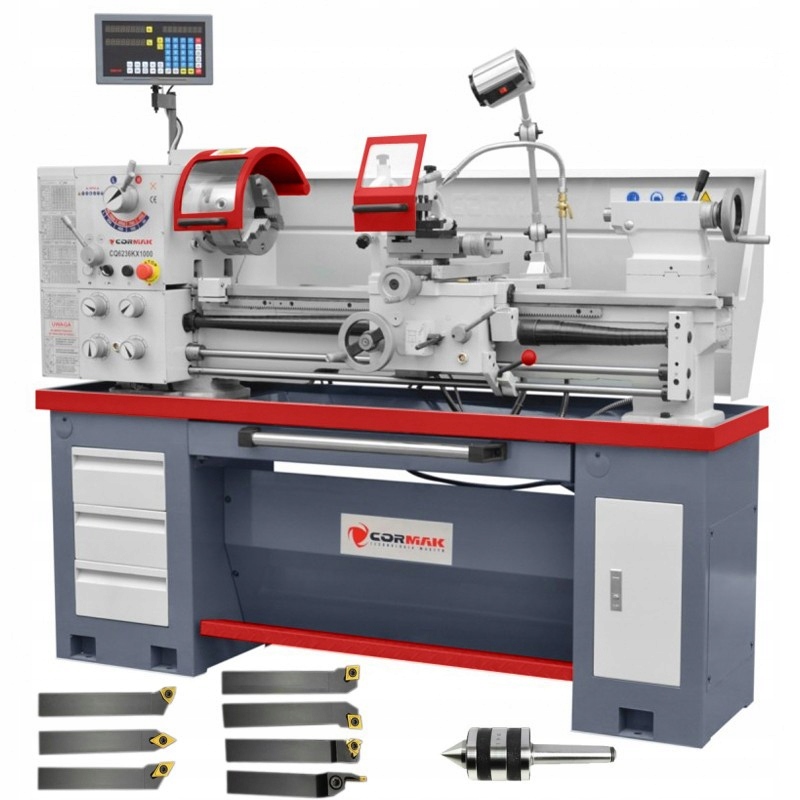

Універсальний токарний верстат по металу 360X1000 2 кВт задня бабка MT4 + ножі + бивень об / хв

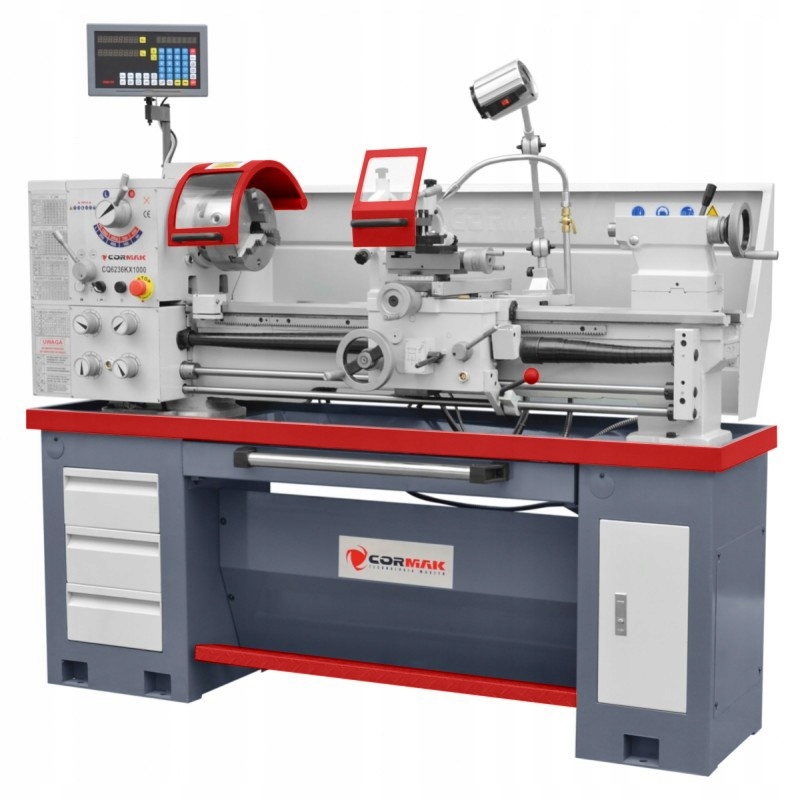

професійний універсальний токарний верстат TORNADO 360 PLUS (TORNADO 360) для металу оснащений 8-ступінчастою коробкою передач(70-2000 об/хв) з асинхронним двигуном (постійна швидкість) 2,0 кВт/400 в  - максимальний крутний момент, прохід шпинделя 52 мм.рекомендується для токарної обробки твердих сталей, механічної токарної обробки. Його можна використовувати для багатьох завдань, таких як токарна обробка внутрішніх і зовнішніх поверхонь, конусів, полірування, метрична, дюймова різьба, свердління і перетягування.

основні переваги:

• токарний верстат Tornado 360 Plus(TORNADO 360) має посилену ребристу поверхню ліжка, яка забезпечує максимальне зниження вібрації. Крім того, ліжко точно відшліфована, загартована.

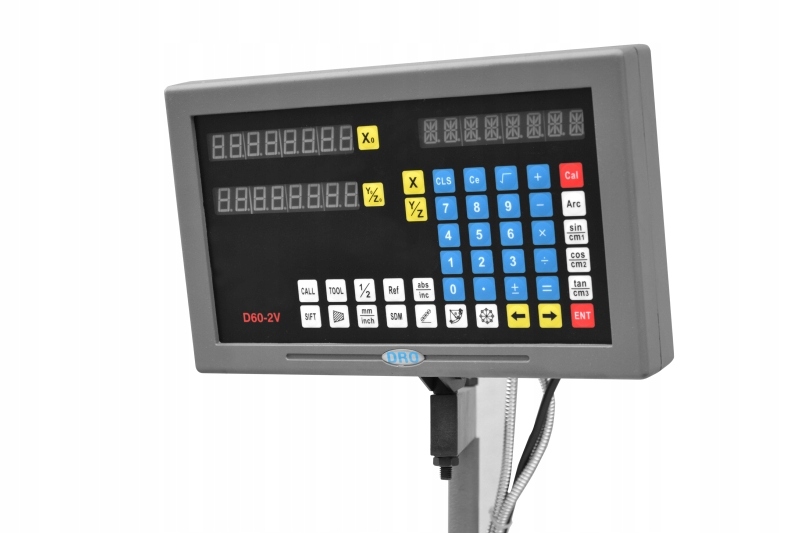

• Цифрове зчитування працює в 2 (двох) осях поздовжнього і поперечного руху нижнього кронштейна. Оброблений електронний сигнал від оптичних ліній візуалізує отримані значення від рухів уздовж осі на цифровому екрані.
• токарний верстат оснащений високоякісною і посиленою системою підшипників шпинделя.
• оптимальні результати роботи забезпечують великий прохід шпинделя 52 мм, токарний патрон 3-кулачковий 200 мм і потужний двигун 2,0 кВт.
• загартовані і шліфовані шестерні в редукторі шпинделя.
• відповідна ширина ліжка 187 мм забезпечує стабільні і точні робочі умови.

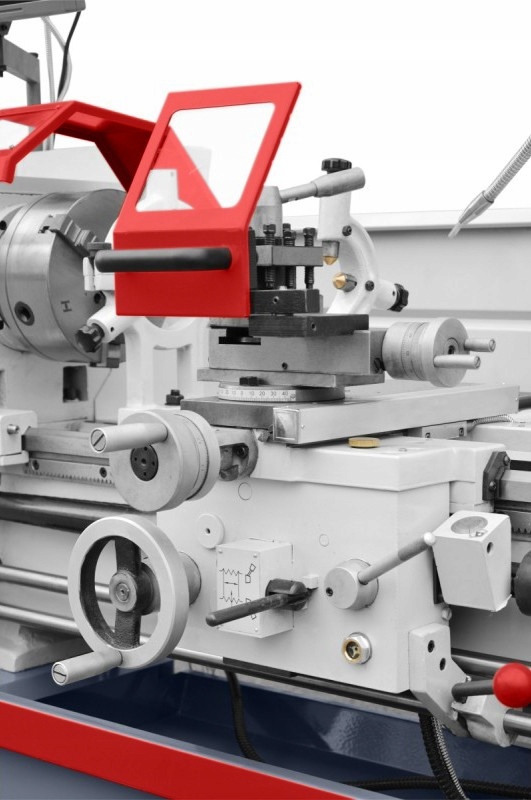

• оснащений свинцевим гвинтом і тяговим валом для нарізування різьби і автоматичної поздовжньої і поперечної подачі.
• просте регулювання швидкості обертання шпинделя і автоматичної подачі з ергономічної панелі управління на редуктори. Блокування вибору подачі ходовим гвинтом або валом.
• регульована перевантажувальна муфта на тяговому валу.
• Можливість обробки великого діапазону різьблення і nbsp;без необхідності заміни змінних коліс на гітарі. Широкий асортимент токарної різьби: метрична (26) 0,4-7 мм, дюймова (34) 4-56 т.п. і т. п. поворот правої і лівої різьби.
• різьбонарізний таймер призначений для точного підрахунку витків. Функція призначена для економії часу, щоб за кілька проходів можна було відкрутити гайку свинцевого гвинта і вручну, а також швидко повернути нижній кронштейн у вихідне положення.
• ліжко має знімний міст  для повороту елементів з великим розміром, наприклад: диск. Ця модель токарного верстата дозволяє обробляти максимальний діаметр 490 мм зі знятим мостом.
• висувний ящик для стружки і ящики для інструментів для кращої та ефективної роботи.
• багате обладнання в стандарті: 3-sz. + 4-ш. ручки + дюймовий диск.

ТЕХНІЧНІ характеристики:

3-кулачковий патрон200 мм

максимальний діаметр повороту над станиною360 мм

діаметр повороту над Нижнім кронштейном224 мм

діаметр повороту на вибір моста490 мм

довжина повороту в фіксованих іклах1000 мм

максимальна довжина встановленої деталі (токарна ручка)900 мм

ширина ліжка188 мм

прохід шпинделя 52 мм

швидкість обертання шпинделя8 діапазонів (л/год) 70-2000 об / хв./хв.

діапазон швидкості шпинделя L: 70, 115, 190, 300 /  H: 460, 755, 1255, 2000 об/хв

наконечник шпинделяD1-5 CAMLOCK

конус шпинделяMK6

розміри токарного верстата80 x 80 x 30 мм

максимальні розміри інструменту20 x 20 мм

діапазон переміщення верхніх саней90 (0,04) мм

діапазон поперечного переміщення165 (0,04) мм

діапазон поздовжнього переміщення750 (0,15) мм

метрична різьба(26) 0,4 - 7 мм

дюймова різьба nbsp;(34) 4-56 т.п. і

кількість і діапазон поздовжньої подачі (32) 0,052-1,392 мм/об.

кількість і діапазон поперечної подачі(32) 0,014-0,38 мм/об

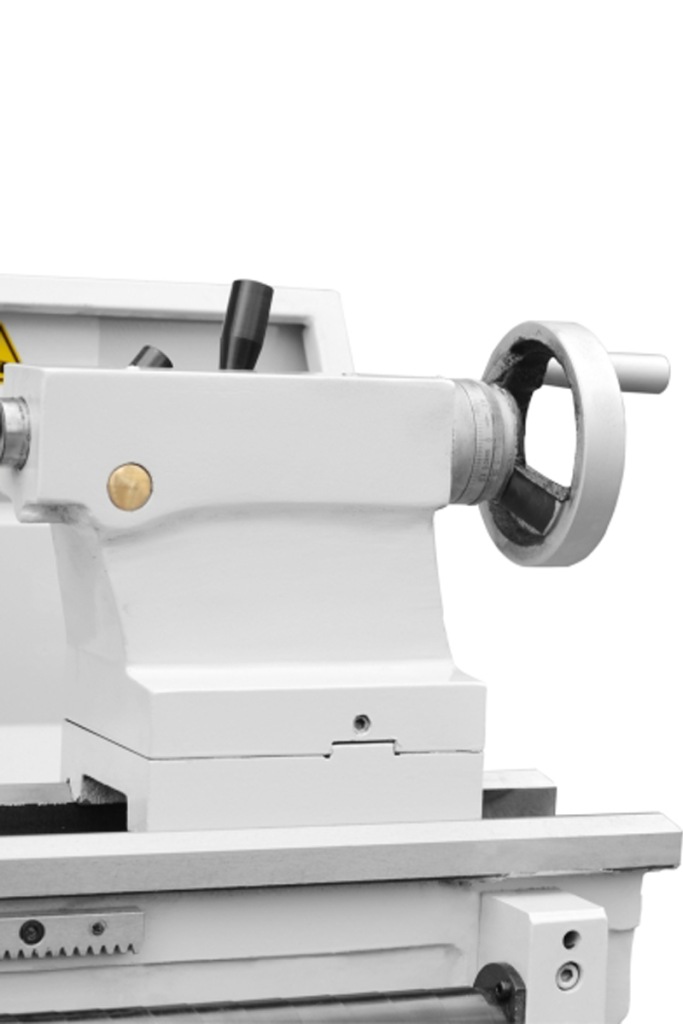

вихід втулки задньої бабки100 (0,04) мм

діаметр втулки підшипника задньої бабки42 мм

конус втулки задньої бабкиMk4

потужність головного двигунаs1/S6  2,0 | 2,4 кВт/400 в

потужність насоса охолоджуючої рідини 40 Вт

Розміри д/з 1800 мм x 750 мм x 1650 мм

вага 760  кг  (±2%)

обладнання:

• набір токарних ножів 20x20, 7 шт. (складаний)
• прецизійний поворотний Ікло MK4
• Цифрове зчитування 2-осьовий
• токарний патрон 3-кулачковий 200 мм
• токарний патрон 4-кулачковий 200 мм
• дисковий 250 мм
• фіксований Ікло: MK4
• змінні колеса

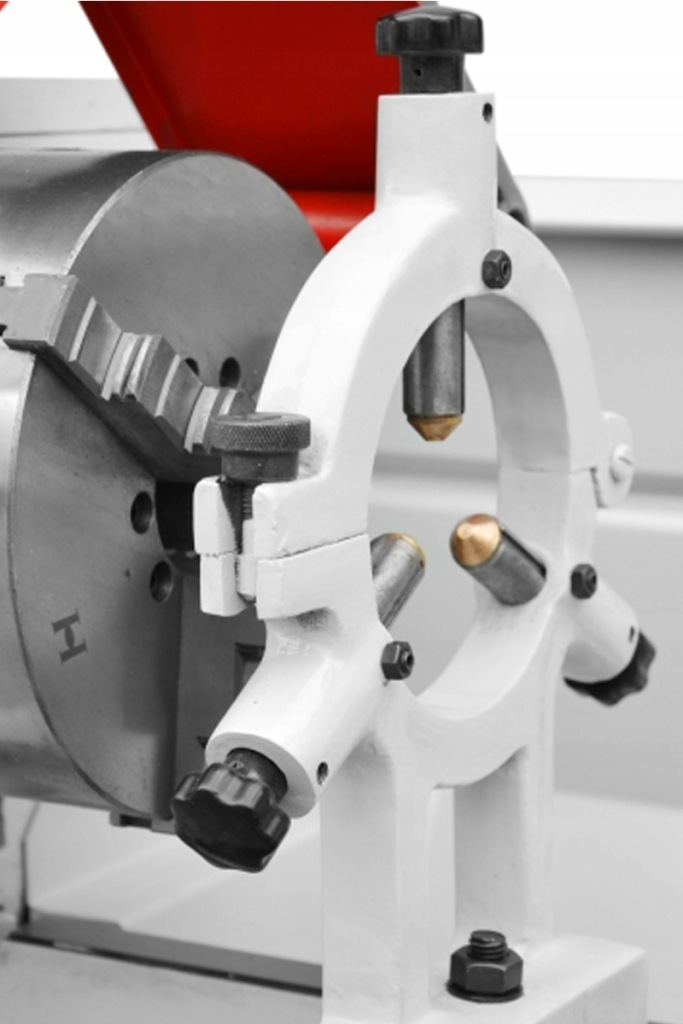

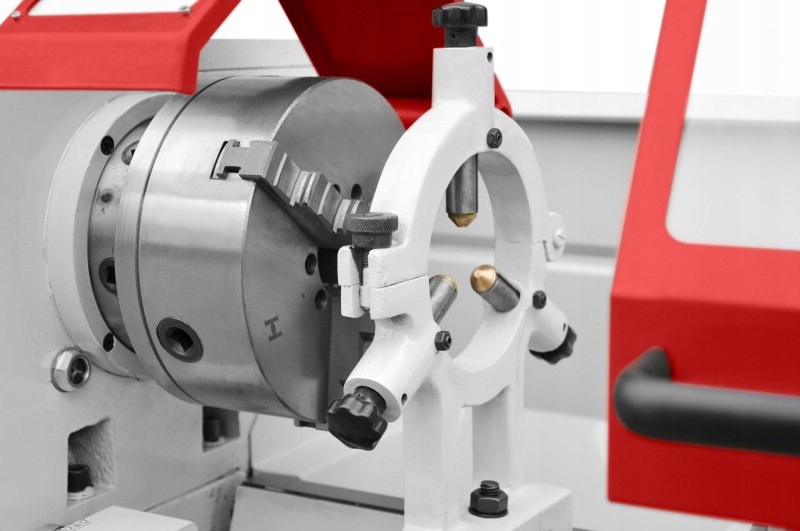

• фіксована підтримка
>

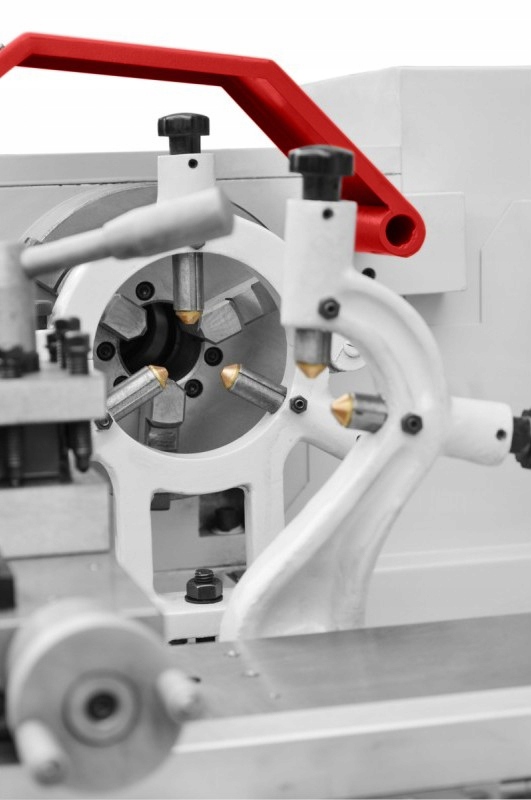

• рухома підтримка
• редукційна втулка шпинделя MK6/MK4
• система охолодження
• робочий світло
• мастильний пістолет
• Покажчик / годинник з різьбленням
• ключ для тримача і імака
• набір інструментів для обслуговування
• захисні кожухи відповідають стандартам CE
• Керівництво по експлуатації польською мовою
• декларація відповідності ce

додаткове обладнання:

• свердлильний патрон MK4/B16
• свердлильний патрон B16 3-16 мм
• набір кобальтових свердел HSS-CO5 / 1-13 мм
• емульгуюча олія, охолоджуюча рідина для обробки es-12 1л (концентрат)

в комплекті набір ножів 20 x 20 мм 7 штук + поворотний Ікло MK4

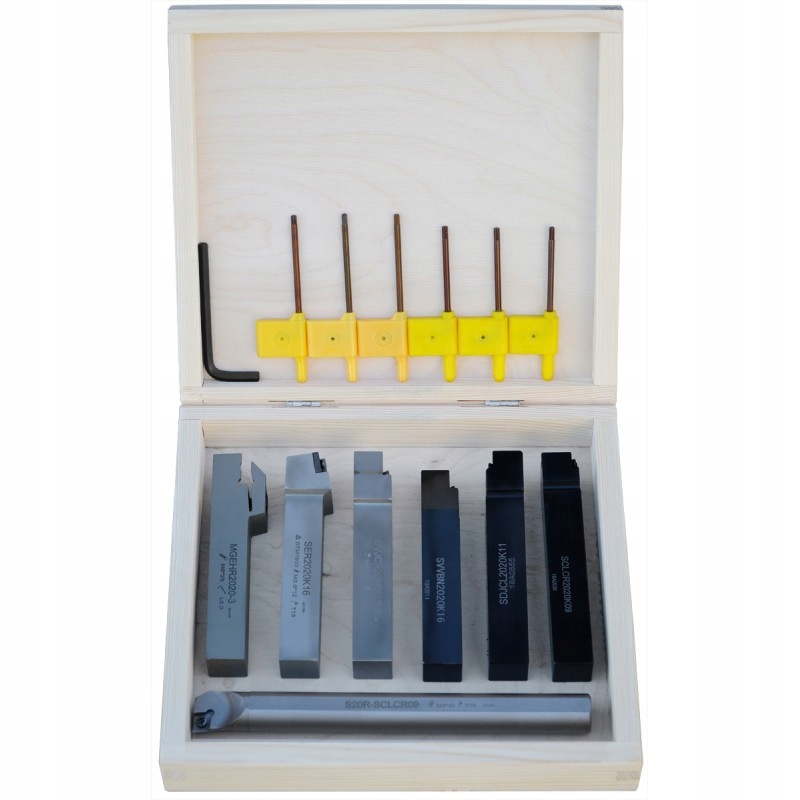

набір токарних ножів 20 x 20 (7шт.)

професійний ножний комплект токарних верстатів. Все упаковано в міцну упаковку. У комплект входять ключі для загвинчування плитки.

технічні параметри:

• складаний ніж SVVBN 2020 K16 - для плитки VBMT16
• складаний ніж SCLCR 2020 K09 - для плитки CCMT 09
• складаний ніж SDJCL 2020 K11 - для плитки DCMT11
• складаний ніж MGEHR 2020-3 - для плитки mgmn-300
• ніж укладач ser 2020 - 16 - для плитки 16 er
• ніж Укладач SVJCR 2020 K16 -- для плитки VBMT 16
• ніж укладач s20r sclcr 09 - для плитки ccmt 09

У комплект не входять пластини з декількома лезами

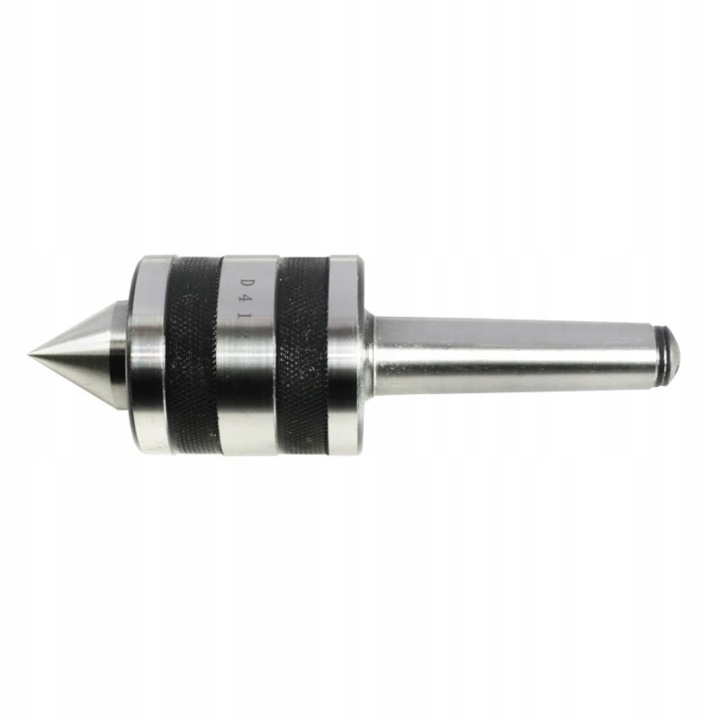

прецизійний поворотний Ікло MK4

загальна довжина-205,7 мм

діаметр в самому товстому місці-60 мм

оправлення-MK4

діаметр конуса в самому товстому місці-32 мм

довжина конуса-34,7 мм

кут вершини-60 градусів
