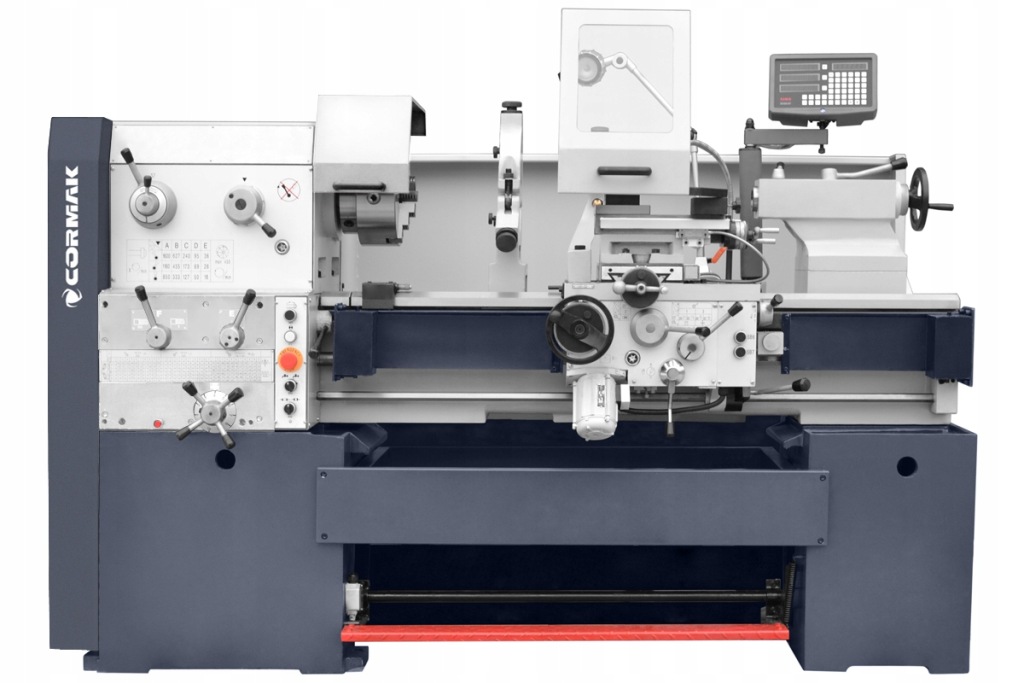

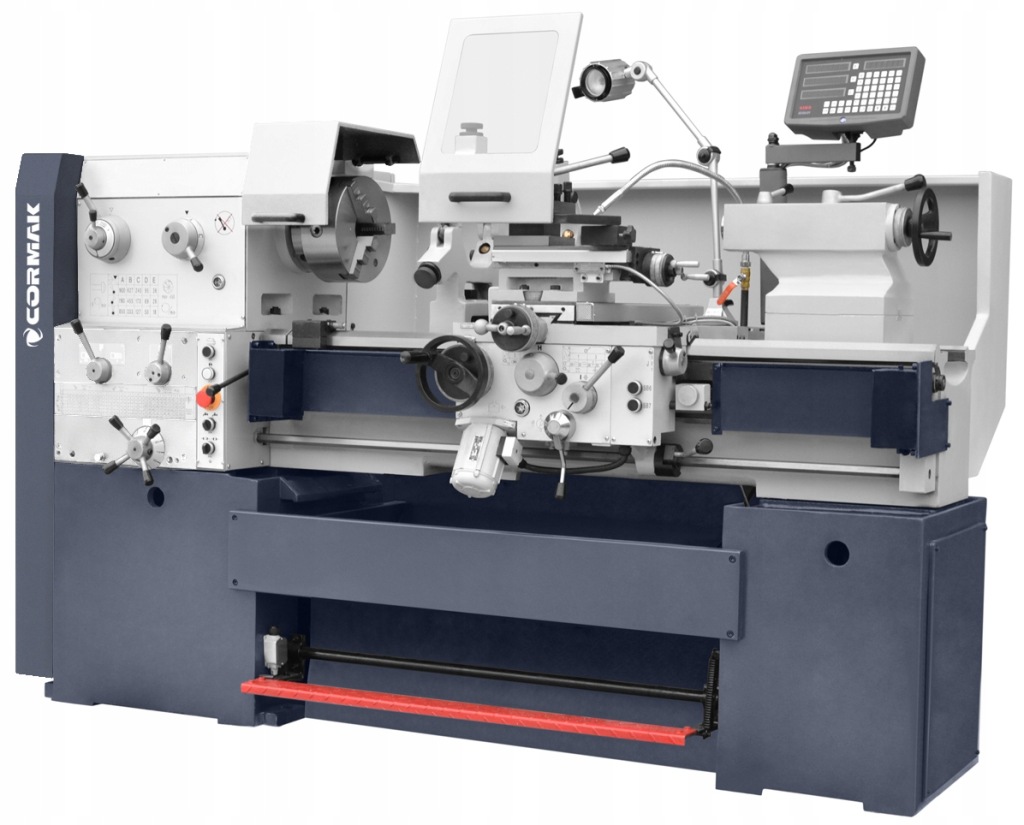

Універсальний токарний верстат 500x1500 проліт 80 5.5 kW прискорена подача задня бабка MT5

промисловий токарний верстат по металу CORMAK 500 x 1500 - оснащений 15-ступінчастою коробкою передач з потужним асинхронним двигуном 5,5 кВт/400 в - максимальний крутний момент, великий прохід шпинделя 80 мм і прискорена подача. Рекомендується для токарної обробки твердих сталей, механічної токарної обробки. Його можна використовувати для багатьох завдань, таких як токарна обробка внутрішніх і зовнішніх поверхонь, конусів, полірування, метрична, дюймова різьба, свердління і перетягування.

основні переваги:

• універсальний токарний верстат 500 x 1500 CORMAK може використовуватися для багатьох завдань, таких як токарна обробка внутрішніх і зовнішніх поверхонь, конусів, полірування, метрична різьба, дюймова модульна і DP, свердління і перетягування.
• система швидкої поздовжньої і поперечної подачі значно скорочує час обробки і підвищує продуктивність.
• комбінована чавунна ліжко (праве і ліве підстава з чавуну) для максимального зниження вібрації. Крім того, напрямні ліжка точно відшліфовані, загартовані. Відповідна ширина ліжка 330 мм забезпечує стабільні і точні умови роботи.
• Цифрове зчитування працює в (3) трьох осях руху: поздовжньої, поперечної, верхніх санях. Оброблений електронний сигнал від оптичних ліній візуалізує отримані значення від рухів уздовж осі на цифровому екрані.
• токарний верстат оснащений високоякісною посиленою системою підшипників шпинделя.
• оптимальні результати роботи забезпечують великий прохід шпинделя 80 мм, токарний патрон 3-х кулачковий 250 мм і 4-х кулачковий 320, а також потужний двигун 5,5 кВт.
• загартовані і шліфовані шестерні в редукторі шпинделя-забезпечують стабільність роботи протягом тривалого часу.
• оснащений свинцевим гвинтом і тяговим валом для токарної обробки різьби, автоматичної поздовжньої і поперечної подачі.
• просте регулювання швидкості обертання шпинделя і автоматичної подачі за допомогою ергономічної панелі управління на трансмісії.
• можливість обробки великого діапазону різьблення без необхідності заміни змінних коліс на гітарі. Широкий асортимент токарної різьби: метрична (66) 0,5-28 мм, дюймова (66) 1-56 т.п. і , модульна (33) 0,5-3,5 м. п., різьба д. п. (33) 8-56 д. п. поворот правої і лівої різьби.
• годинники для нарізування різьби призначені для точного підрахунку витків. Функція полягає в тому, щоб заощадити час, щоб за кілька проходів можна було відкрутити гайку свинцевого гвинта, щоб вручну швидко повернути нижній кронштейн у вихідне положення.
• ложе має знімний міст для повороту елементів більшого розміру, наприклад: диска. Ця модель токарного верстата дозволяє обробляти максимальний діаметр 630 мм з віддаленим мостом

технічні параметри:

3-кулачковий патрон: 250 мм

4-кулачковий патрон 320 мм

максимальний діаметр повороту над ліжком:500 мм

діаметр повороту над Нижнім кронштейном:325 мм

діаметр повороту на вибір моста: 630 мм

довжина повороту в фіксованих іклах:1500 мм

ширина ліжка:330 мм

прохід шпинделя:80 мм

швидкість обертання шпинделя: 15 діапазонів 18 - 1600 об / хв./хв

діапазон швидкості шпинделя: 18, 26, 36, 50, 69, 95, 127, 173, 240, 333, 455, 627, 850, 1160, 1600 обр./хв.

наконечник шпинделя: D1-6 CAMLOCK

конус шпинделя: MK7

розміри токарного верстата: 130 x 130 x 48 мм

максимальні розміри інструменту: 25 x 25 мм

діапазон переміщення верхніх саней: 130 (0,05)

діапазон поперечного переміщення: 290 (0,01) мм

діапазон поздовжнього переміщення: 1150 (0,1) мм

метрична різьба: (66) 0,5 - 28 мм

дюймова різьба: (66) 1 - 56 т. п. і

модульна різьба: (33) 0,5-3,5 м. п.

різьба D. P.: (33) 8 - 56 D. p.

кількість і діапазон поздовжньої подачі: (66) 0,072 - 4,038 мм/об.

кількість і діапазон поперечної подачі:(66) 0,036 - 2,019 мм/об

прискорена Поздовжня подача

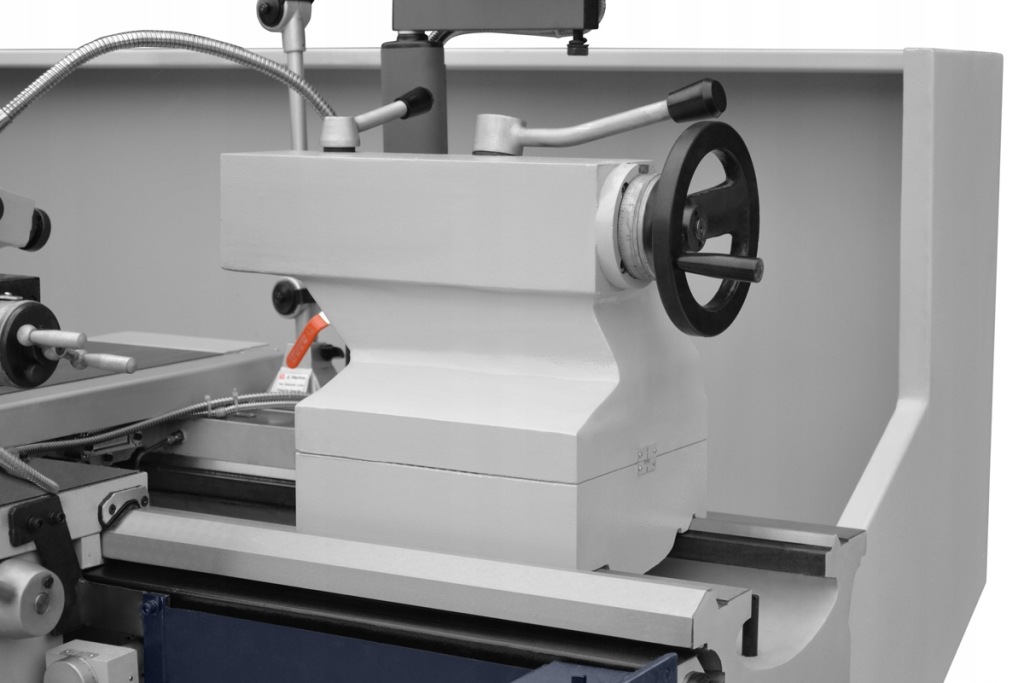

висування втулки задньої бабки:120 (0,05) мм

діаметр втулки підшипника задньої бабки: 65 мм

конус втулки задньої бабки:MK 5

потужність головного двигуна:5,5 кВт/ 400 в

потужність двигуна (прискорена подача): 0,12 кВт

потужність насоса охолоджуючої рідини: 0,1 кВт

розміри Д/з:2750 мм x 1080 мм x 1650 мм

Вага (нетто):2200 кг

стандартне обладнання:

• Цифрове зчитування 3-осьовий (оптичний лінійний)
• токарний патрон 3-кулачковий 250 мм
• токарний патрон 4-кулачковий 320 мм
• лицьова панель 435 мм

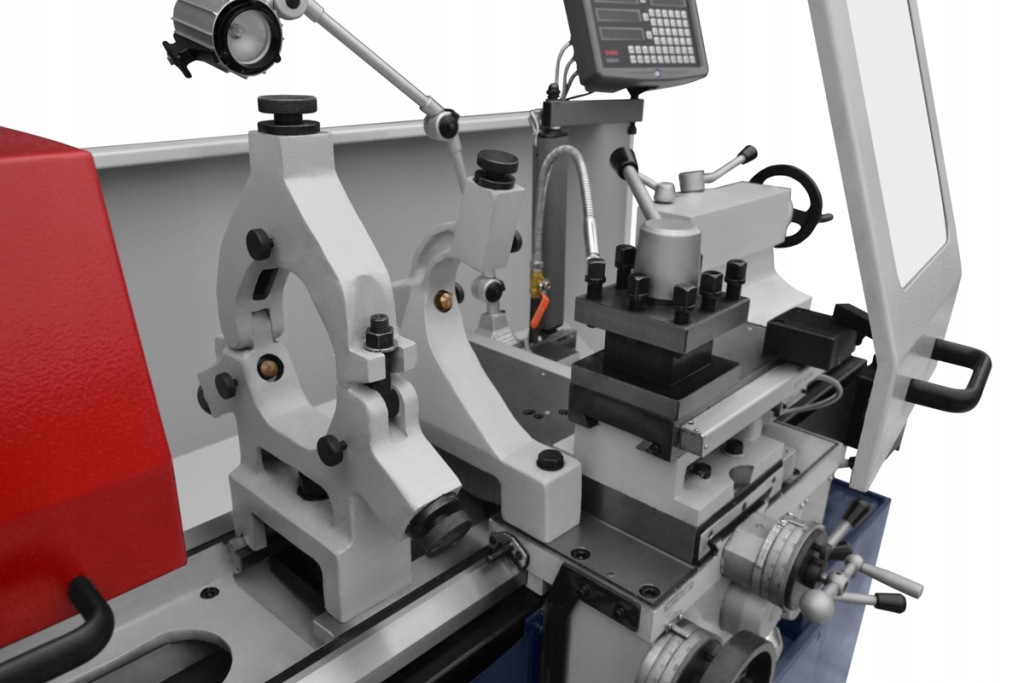

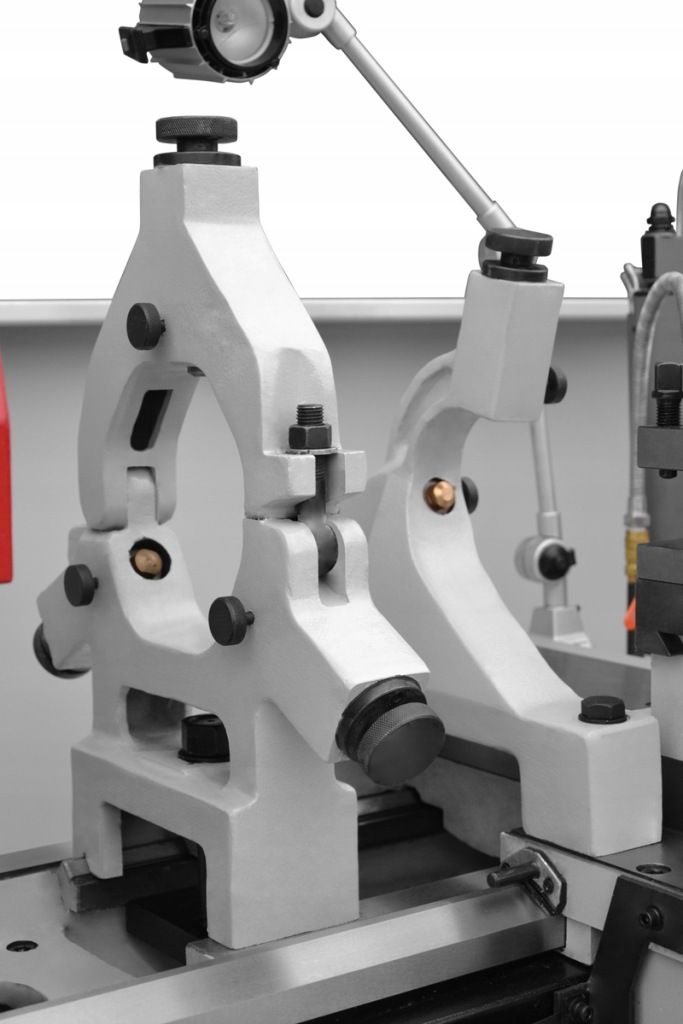

• фіксована підтримка
• рухома підтримка
• фіксований Ікло MK 5 (2 шт.)
• редукційна втулка шпинделя MK7/MK5
• система охолодження
• робочий світло
• мастильний пістолет
• ключ для ручки і имака
• набір інструментів для обслуговування
• захисні кожухи відповідають стандартам ce
• керівництво користувача польською мовою
• декларація відповідності ce
