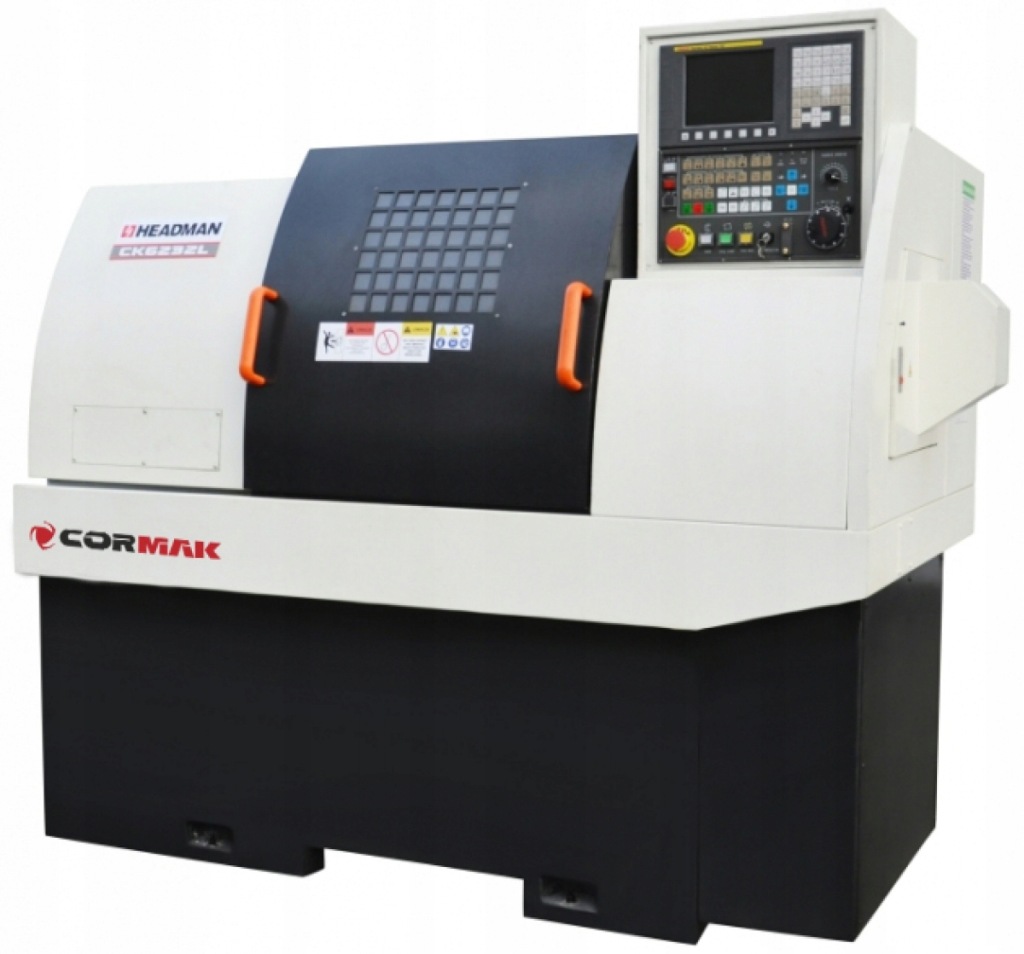

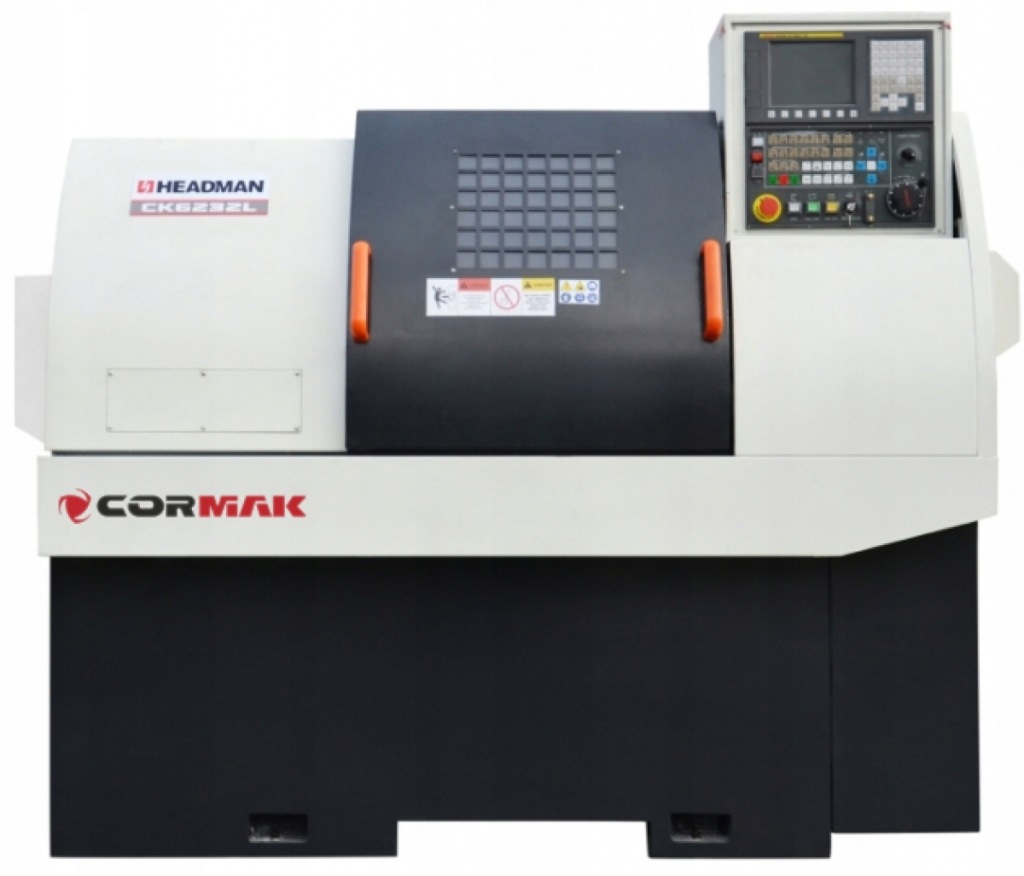

Токарний верстат з ЧПУ 420 x700 + подача стрижня з рук

420 X600 мм Sinumerik 808D

нове покоління токарних верстатів

швидка точність сильний

точність

завдяки використанню інноваційних рішень в цьому токарному верстаті можна отримати: точність і повторюваність позиціонування по осі X / Z 0,008 мм (для звичайних токарних верстатів з ЧПУ вона часто становить: 0,01 мм)

продуктивність

великий двигун потужністю 5,5 кВт забезпечує великий крутний момент вже на найнижчих обертах.

опис машини

• направляючі для важкої обробки загартовані високочастотної технологією, що забезпечує їх тривале використання і стабільність.
• міцна конструкція підходить для різання високої потужності навіть у випадку найскладніших компонентів.
• загартована бабка з високолегованої сталі забезпечує максимальну точність завдяки динамічному балансуванню.
• широка відстань між напрямними забезпечує стабільність.
• Робота з високою потужністю і низьким рівнем шуму .
• обидві осі мають великі кулькові гвинти і серводвигуни високої потужності.
• автоматична Центральна мастило постачає напрямні і гвинти обраним кількістю мастила.
• введені цикли для поперечного, звичайного, конусного, нарізування різьблення, глибокого різання і контурування.
• двигун передньої бабки має потужність 5.5 KW. Діапазон швидкостей широкий, а розмір гнізда шпинделя становить 50 мм.< / Лі>

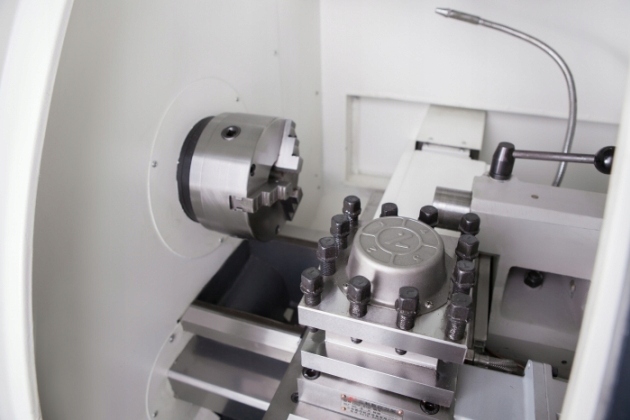

• ручний трикулачковий Затискач 200 мм забезпечує широкий діапазон обробки більшості компонентів.
• Ручна задня бабка входить в стандартні аксесуари.
• додаткові аксесуари: високопотужний гідравлічний затиск 200 мм, гідравлічна задня бабка, гідравлічний патрон.

багатофункціональний токарний верстат

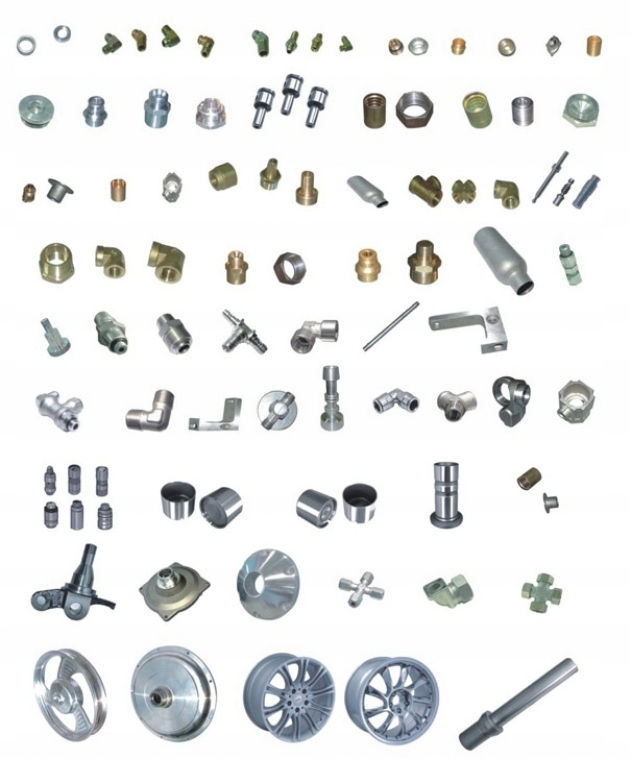

зразки деталей, виконаних на токарному верстаті

технічні параметри

максимальний діаметр повороту над станиною: 420 мм

максимальний діаметр повороту над Нижнім кронштейном: 180 мм

відстань між іклами: 700 мм

прохід шпинделя: 38 мм (опція 51 мм)

обороти шпинделя: 300 - 2400 об/хв

потужність головного двигуна: 5,5 кВт

тип ліжка/тип направляючої: Плоский / коробчатий

максимальний діаметр валу в проході: 38 мм (опція 51 мм)

переміщення по осі x/z: 300/800 мм

швидкість осі x/z: 6000/6000 мм/хв

крутний момент серводвигуна X/Z: 4/6 нм

Тип патрона: інструментальний ІМАК

кількість інструментів в патроні: 4

розмір тримача інструменту: 25 x 25 мм

Тип задньої бабки: гідравлічний

наконечник задньої бабки: morse 4

розмір наконечника задньої бабки: 60 мм

переміщення задньої бабки: 90 мм

потужність насоса охолоджуючої рідини: 90 Вт

ручка: гідравлічний

точність позиціонування x/z: 0,02 мм

повторюваність x/z: 0,008 мм

розміри: 1880 x 1220 x 1560 мм

вага: 1700 кг

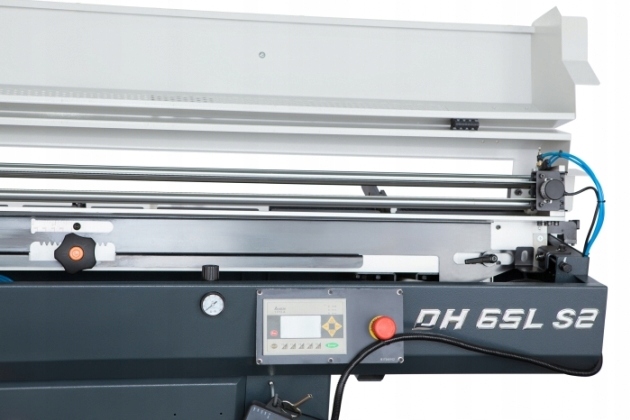

технічні параметри

діаметр довжина стрижня: 5-65 мм

довжина стрижня: 1200/1500 мм

система завантаження: бічний завантажувальний стіл

вантажопідйомність: 650 мм

завантаження: вліво/вправо

Тип бабки: фіксований

переміщення по осях X або z: x:300 мм/z:600 мм

привід: пневматичний

відео роботи машини

https://www.youtube.com/watch?v=m4iz5Ci00tM&feature=youtu.be

стандартне обладнання

• електричний інструмент iMac
• гідравлічна задня бабка
• робоче світло
• гідравлічний патрон
• керівництво користувача

Додаткове обладнання

• гідравлічний Затискач
• управління Fanuc

Додаткове обладнання для токарних верстатів з ЧПУ

спеціальні ручки

гідравлічні спеціальні патрони з функцією позиціонування для обробки нестандартних деталей

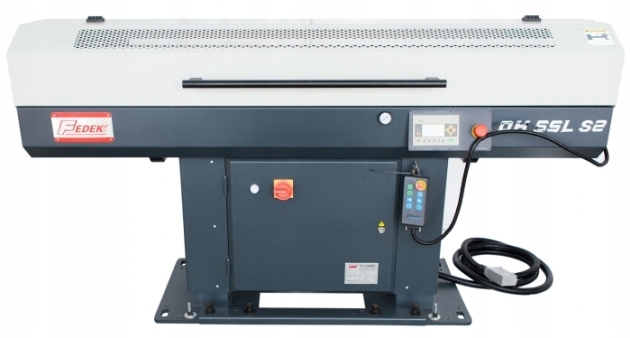

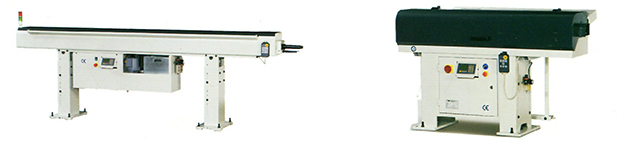

автоматичні склад-годівниці

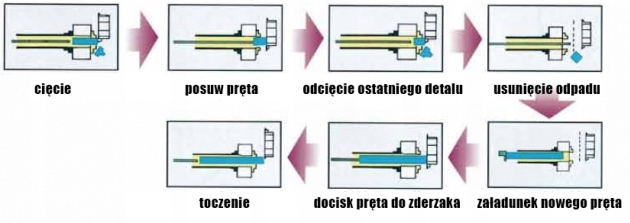

склад-живильник-це машина, що подає стрижень через шпиндель токарного верстата з ЧПУ і контролює правильність подачі. Завдяки складу стрижнів і автоматичній системі навантаження час обробки значно скорочується і усувається людська помилка при установці заготовки в патрон.

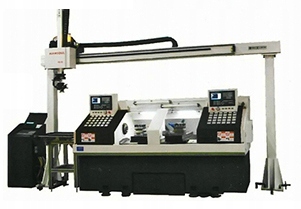

козловий робот

незалежне управління роботом завдяки модульній конструкції дозволяє одночасно працювати декільком машинам, що дозволяє створювати будь-які виробничі лінії, що складаються з декількох машин. Робот працює незалежно з кожною машиною на виробничій лінії, так що ефективність, ефективність та економія праці збільшуються.
