токарно-фрезерний верстат Titan CENTER 750 Vario являє собою комбінацію двох верстатів, що забезпечує зручність використання і економію місця в робочому просторі. Він має плавне регулювання обертання токарно-фрезерного шпинделя. Токарна обробка: 250x750 мм, 0,75 кВт/230 В + фрезерування: 0,6 кВт / 230 В.виконує функції токарної обробки: обробка зовнішніх і внутрішніх циліндричних поверхонь, нарізка на них різьблення, різання заготовок. Функції фрезерування: фрезерування канавок, свердління і розгортання отворів. Він використовується в невеликих промислових підприємствах, майстернях, гаражах і т. д.
Токарний верстат фрезерний верстат CORMAK титановий центр 250x750 Vario
Вартість доставки до складу в Польщі уточнюйте у менеджера
Опис товару

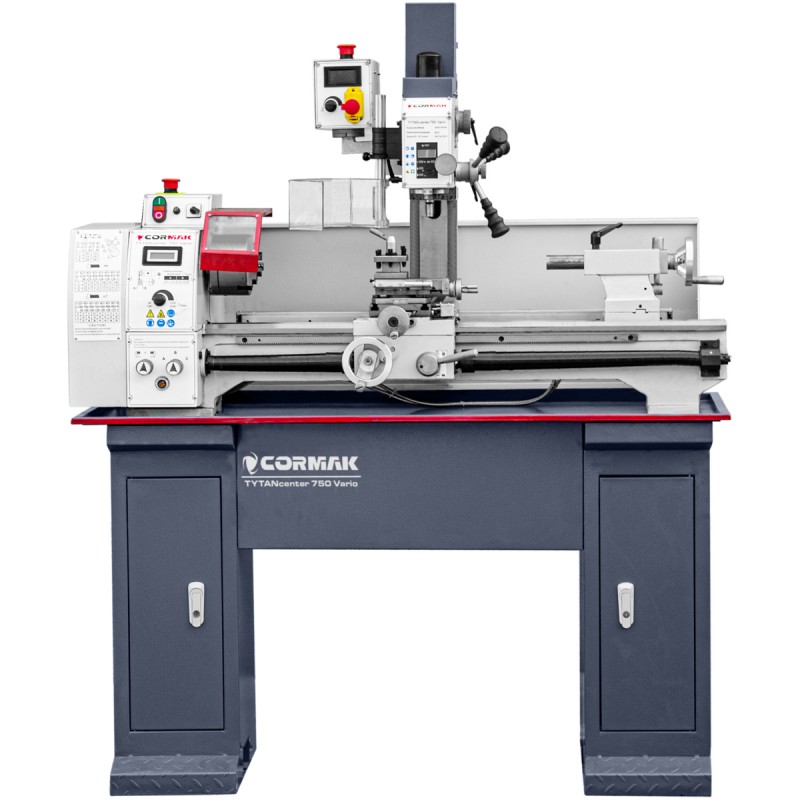

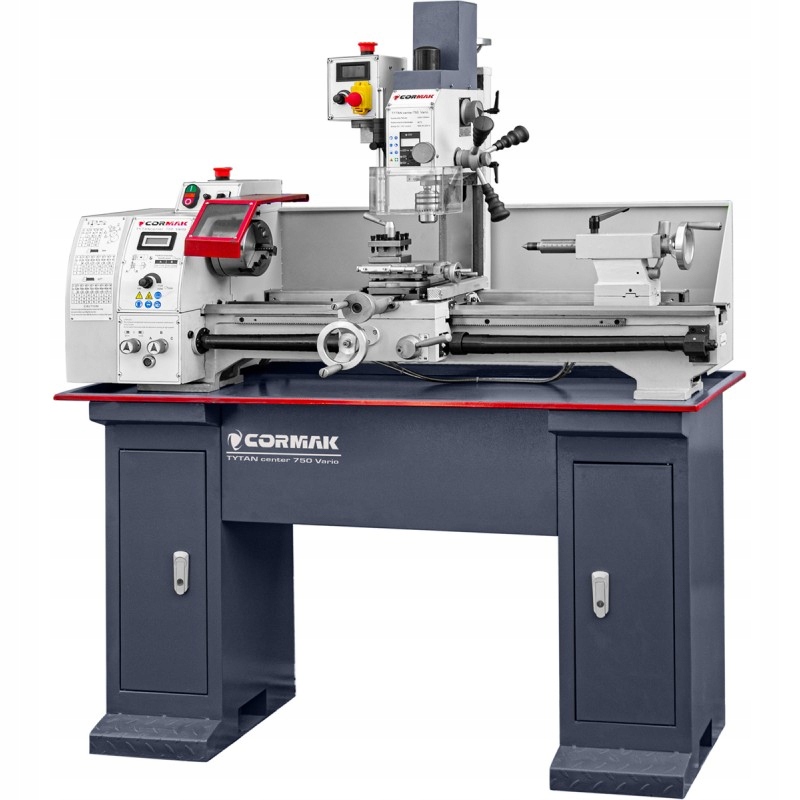

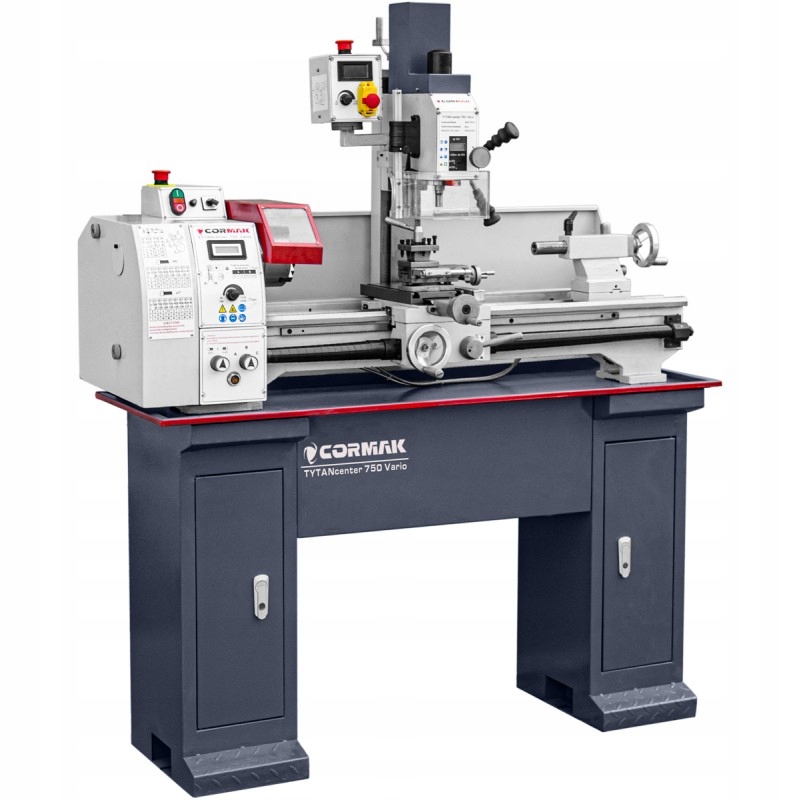

токарно-фрезерний верстат CORMAK Titan Center 750 Vario
опис верстата

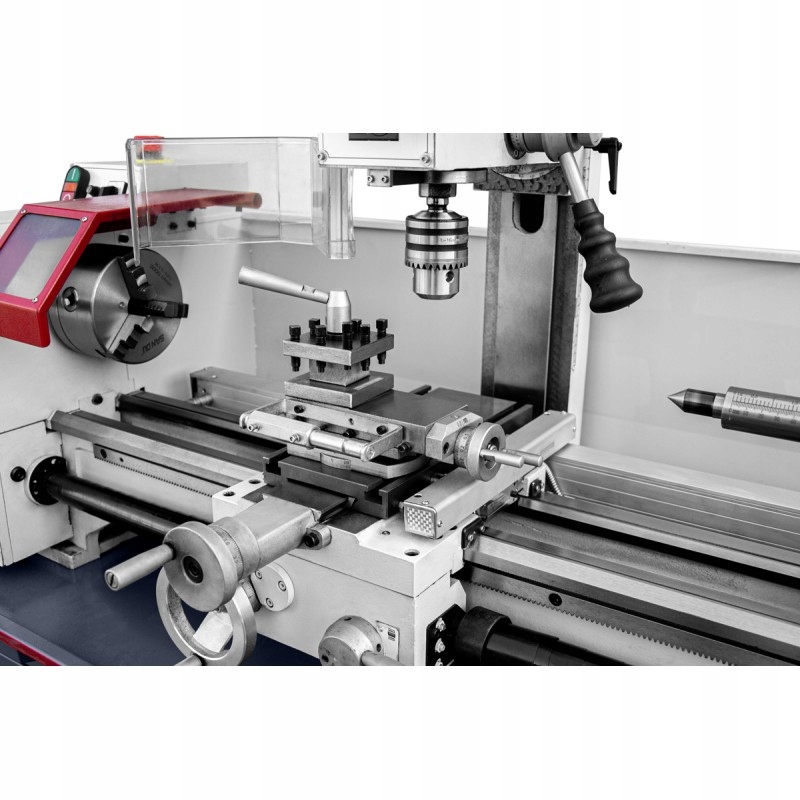

конструкція верстата поєднує в собі два пристрої-токарний верстат і фрезерний верстат. Кожна з машин має окремий двигун з плавним регулюванням швидкості, що може значно скоротити час налаштування і калібрування параметрів. Токарно-фрезерний верстат підходить для виготовлення деталей складної конфігурації, без необхідності повторної установки на інший верстат-що позитивно позначається на термінах обробки і виготовлення. Верстат має широке застосування, починаючи з заточування деталей, фрезерування пазів і закінчуючи свердлінням отворів поза осі і під певним кутом.

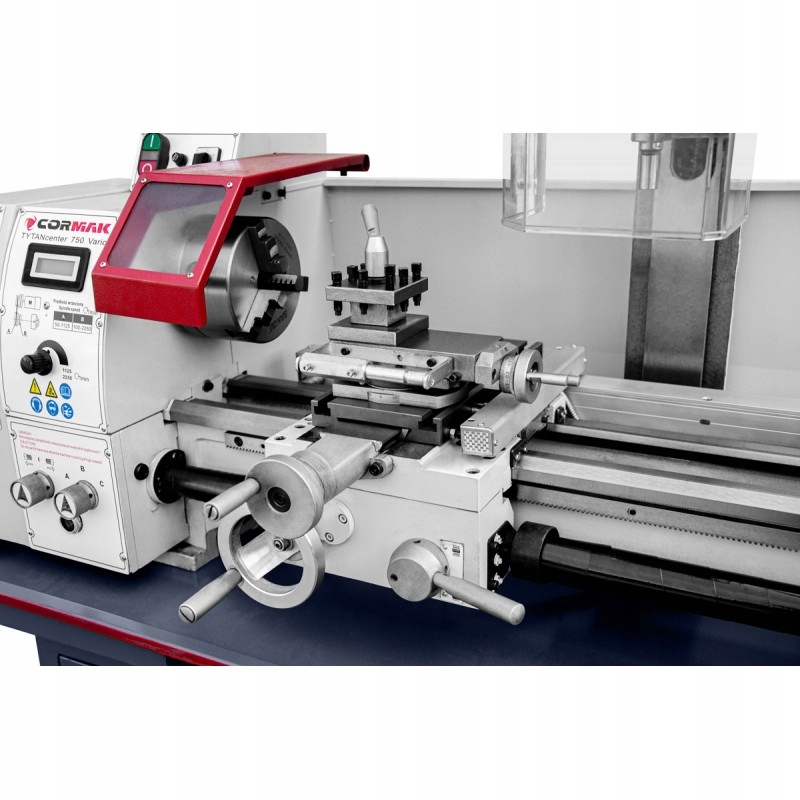

токарний верстат
- сучасний двигун з плавним регулюванням швидкості на шпинделі забезпечує зручність роботи і скорочує час калібрування машини.
- РК-екран з дисплеєм швидкості шпинделя використовується для управління і швидкого регулювання обертання шпинделя при налаштуванні режимів різання і нарізування різьби.
- два діапазони швидкості обертання шпинделя: зменшений (50-1125) для механічної обробки твердих сталей і збільшений (100-2250) для високоточної токарної обробки на високих швидкостях.
- Нарізна Різьба: метрична - 18 градусів (0,2-3,5), дюймова-21 градус (8-56) можливість обрізки лівої і правої різьби.
- автоматична Поздовжня подача має 6 діапазонів швидкостей (від 0,07 до 0,40) мм/об / хв. - скорочує час обробки і покращує якість при прокатці довгих деталей.
технічні параметри
токарний верстат

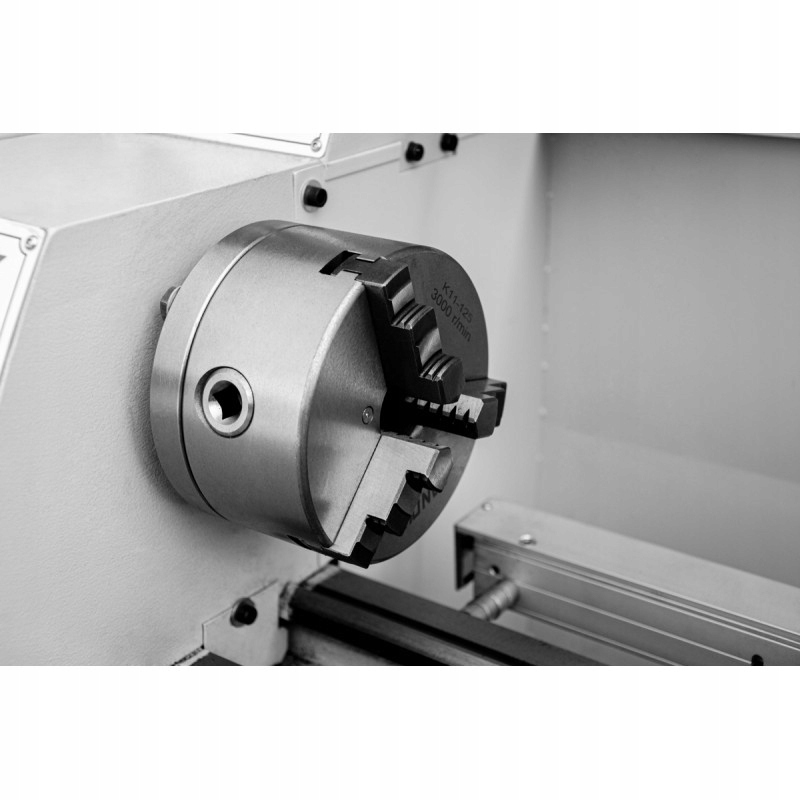

- 3-кулачковий патрон: 125 мм
- діаметр повороту над ліжком: 250 мм
- діаметр повороту над Нижнім кронштейном: 150 мм
- відстань між іклами: 750 мм
- ширина ліжка: 135 мм
- прохід шпинделя: 29 мм
- конус шпинделя: MK4
- регулювання швидкості шпинделя: плавна (2 діапазони)
- швидкість шпинделя: 50-1125 | 100-2250 об / хв./хв
- кількість і діапазон метричної різьби: (18) 0,2-3,5 мм/об.
- кількість і діапазон дюймової різьби: (21) 8-56 zw./ дюйм
- кількість і діапазон поздовжньої подачі: (6) 0,07-0,4 мм/об.
- розміри токарного верстата: 65 x 65 x 20 мм
- Макс. розмір інструменту: 12 x 12 мм

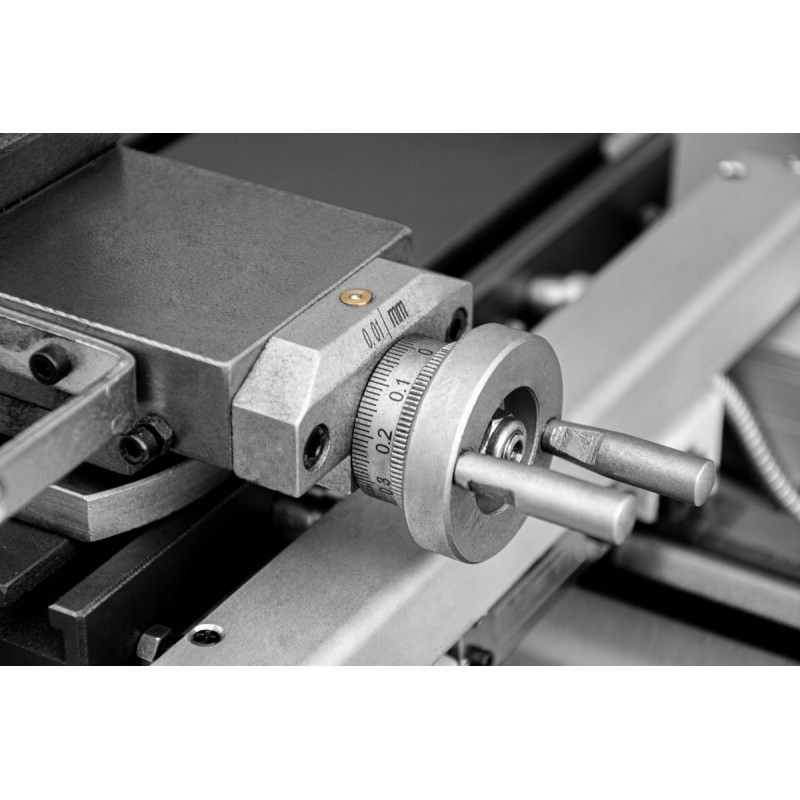

- діапазон переміщення верхніх саней: 70 мм
- діапазон поперечного переміщення: 130 мм
- діапазон поздовжнього переміщення: 630 мм

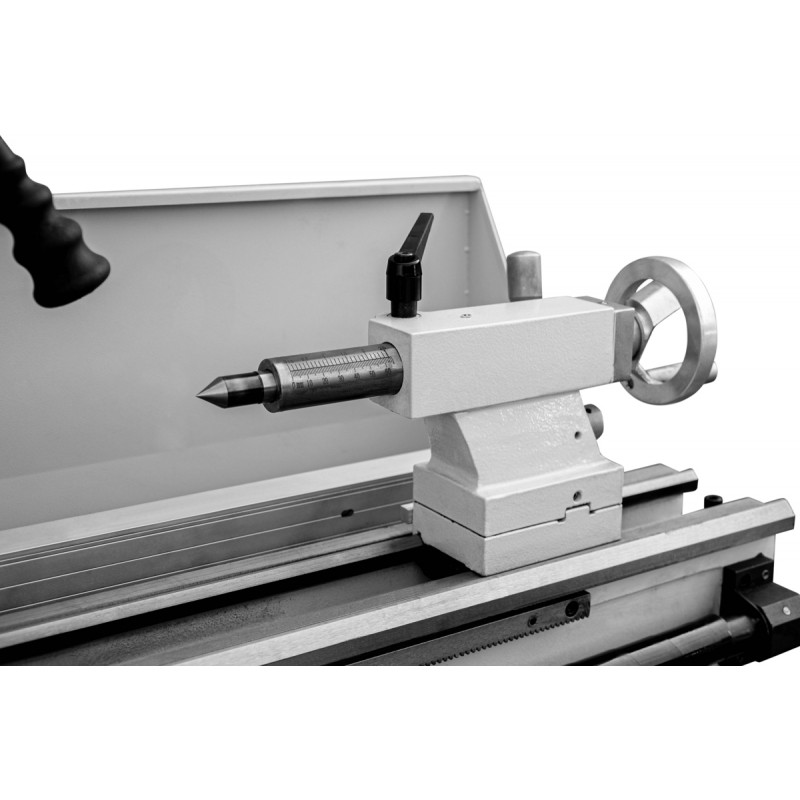

- діаметр втулки задньої бабки: 30 мм
- /b> 70 мм
- конус задньої бабки: MK2
- потужність двигуна/напруга живлення s1/S6: 0,75 / 0,9 кВт/230 В

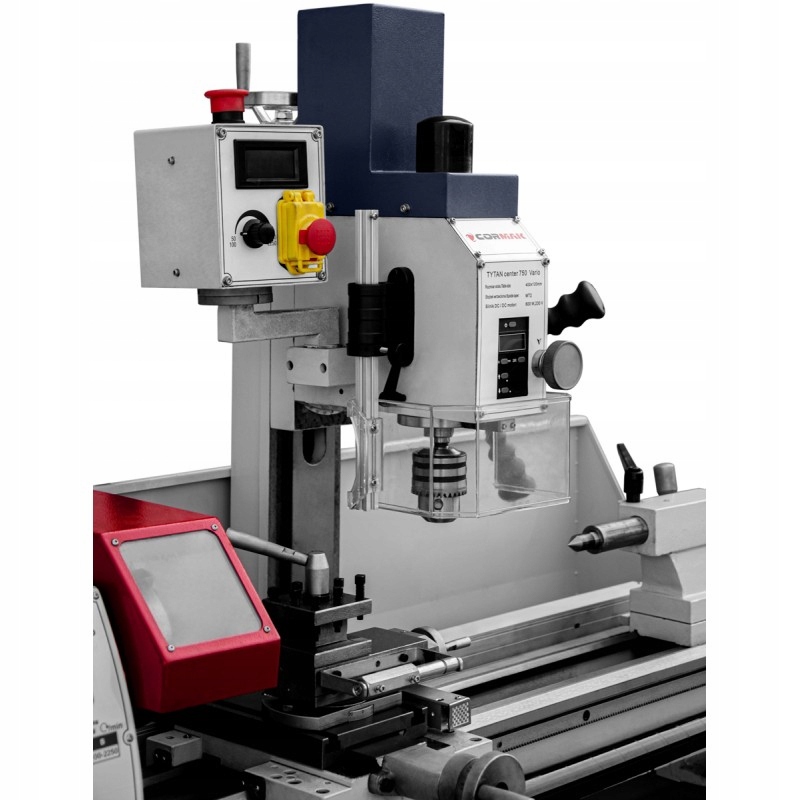

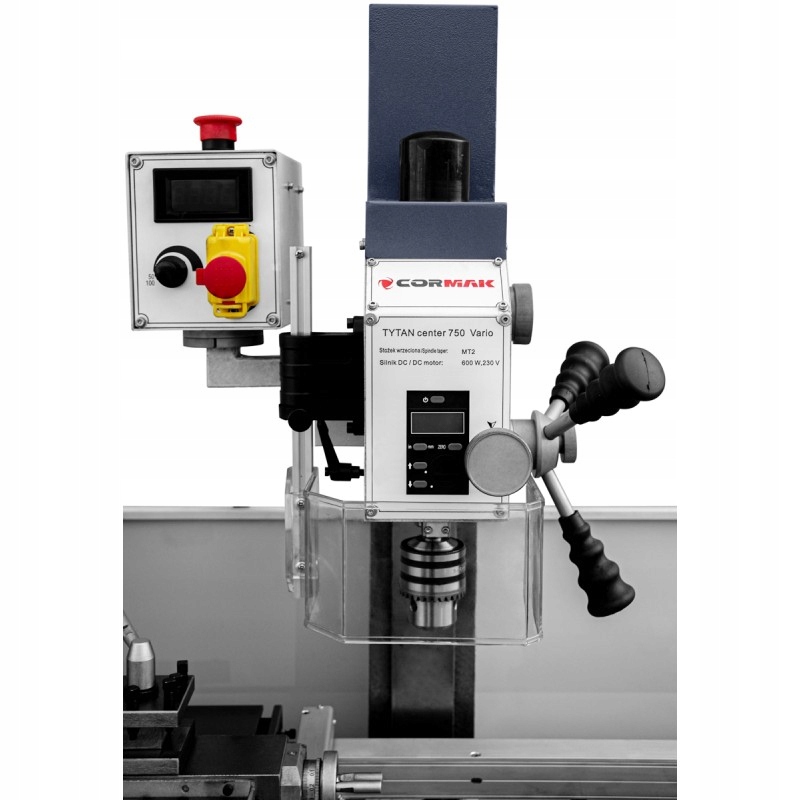

фрезерний верстат
- сучасний двигун з плавним регулюванням швидкості на шпинделі
- два діапазони обертів шпинделя: зменшений (50-1125) і збільшений (100-2250).
- РК-екран з дисплеєм швидкості шпинделя використовується для управління і швидкого регулювання обертів

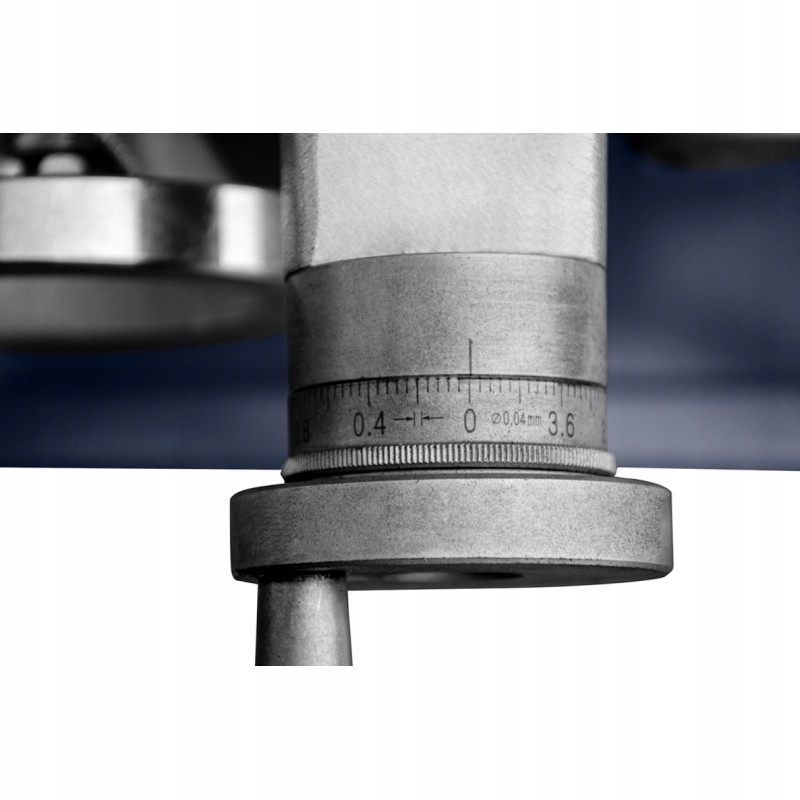

- панель, що вказує положення інструменту-відображає і записує крок пінолі з точністю до сотих часток міліметра. Це дозволяє встановити точні розміри глибини для свердління і фрезерування, а також усунути лом.

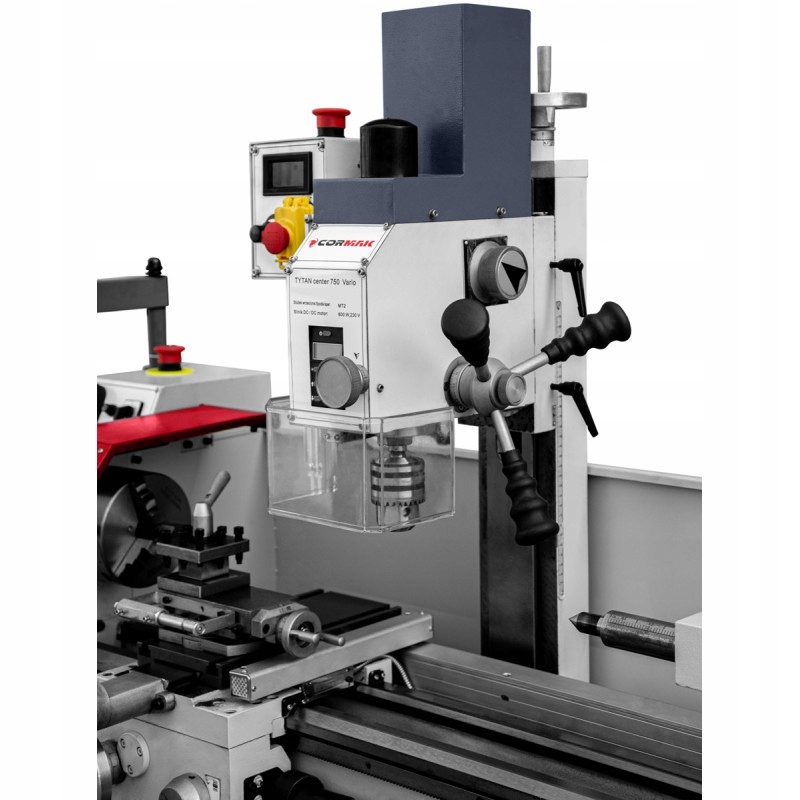

- кут шпинделя ± 90° - це дозволяє свердлити отвори і фрезерувати під певним кутом.
- жорсткий рух фрезерної головки вздовж напрямних Ластівчиного хвоста забезпечує високу точність і якість обробки.
- перед початком фрезерування необхідно розібрати інструментальний ІМАК токарного верстата і встановити на його місце Лещата верстата. Розмір робочої поверхні-225x125 мм, відстань між канавками-100 мм, Розмір канавки-9x16 мм.
фрезерний верстат
- Макс. діаметр свердління: 16 мм
- конус шпинделя: MK2
- висування шпинделя: 50 мм
- нахил головки: -90° - +90°
- відстань наконечника шпинделя від колони: 170 мм
- відстань наконечника шпинделя від столу: 43 - 250 мм
- діапазон швидкостей шпинделя: 50 - 2250 об / хв/хв
- розмір і кількість Т-образних пазів: 8 мм/2
- потужність двигуна/напруга живлення: 0,6 кВт/230 в
загальні параметри
- розміри ДхШхВ: 1350 x 580 x 1630 мм
- вага: 230 кг
устаткування:
- набір токарних ножів 12 x 12 (11 шт. з припаяною пластиною)
- обертовий Ікло MK2
- підстава для верстата
- токарний патрон 3-кулачковий 125 мм
- ліві і праві щелепи
- постійний Ікло MK4
- постійний Ікло: MK2

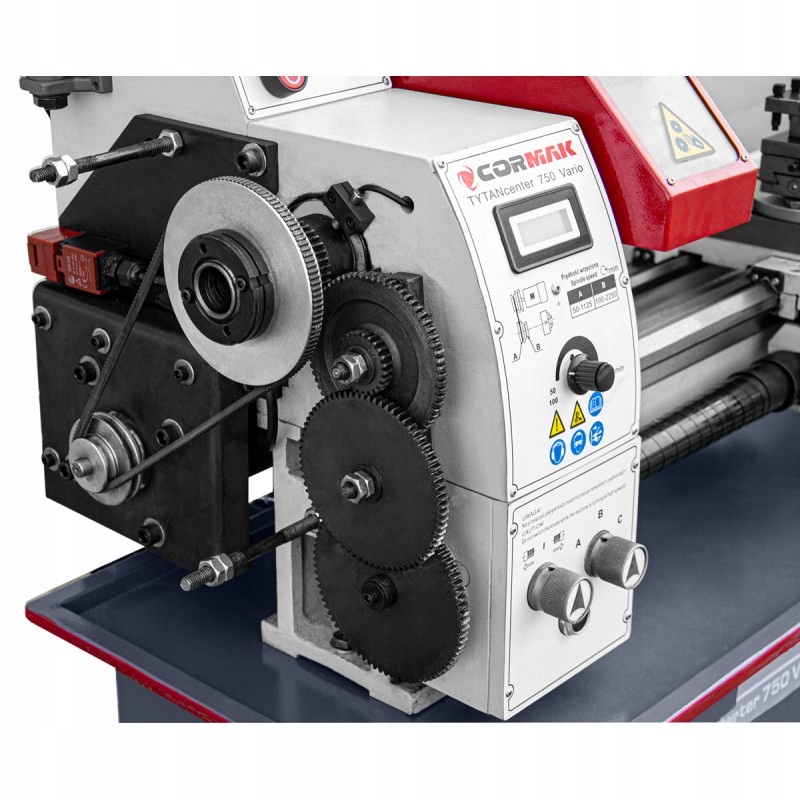

- змінні колеса
- свердлильний патрон MK2/B16
- свердлильний патрон B16
- мастильний пістолет
- ключ для ручки і имака
- набір інструментів для обслуговування
- захисні кожухи відповідно до стандартів ce
- керівництво по експлуатації польською мовою
- декларація відповідності ce
Додаткове обладнання:
- набір кобальтових свердел HSS-CO5 / 1-13 мм
- емульгуюче масло, охолоджуюча рідина для обробки ES-12 1L
