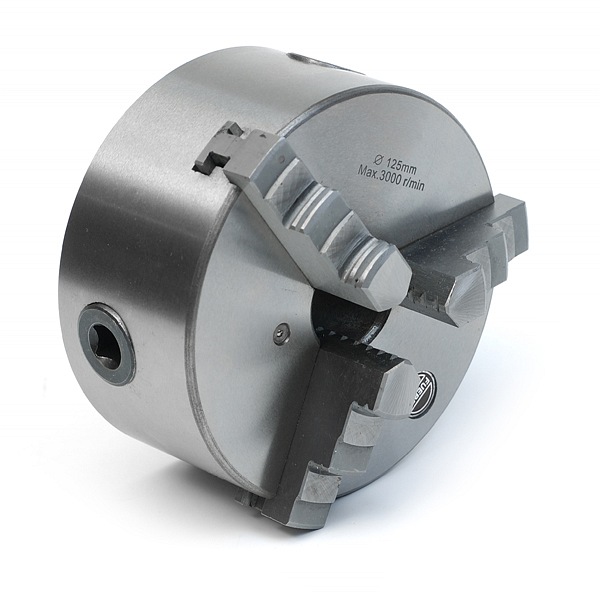

3-кулачковий токарний патрон125 мм . Самоцентруючий
K11-125
каталожний номер: 07490
Марка - FUERDA . ІМПОРТНИЙ ПРОДУКТ .
виробник:
TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD
NO.271 HONGXI ROAD, JIAZHI , Jiaojiang DISTRICT, TAIZHOU CITY
Чжецзян, Китай .
- абсолютно новий .

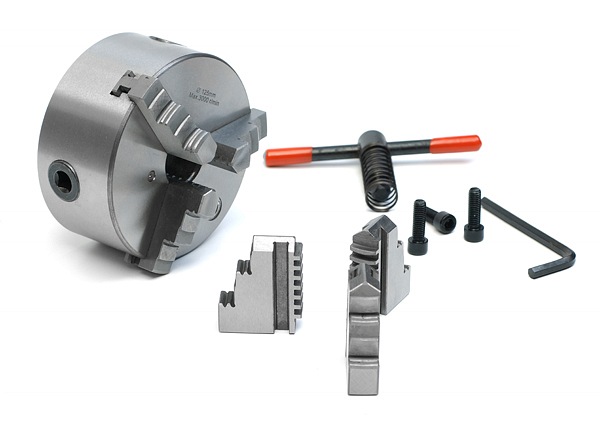

- в комплектіправа , ліва щелепи, гайковий ключ
навіщо купувати наші патрони ?
- бренд FUERDA є номером 1 на китайському ринку .
- після гарантійного терміну ми обслуговуємо
доступні всі компоненти ручок !
- відсоток скарг становить 0 % !
- ручки fuerda користуються хорошою репутацією на польському ринку ,ви можете прочитати про них в Google!
- патрони fuerdy монтуються серійно на багатьох токарних верстатах, наприклад . Шаттл .
нижче наведемо Технічне креслення з розмірами:
D - розмір патрона
D1 - діаметр замка
D2-відстань між болтами
D3-діаметр прольоту
H1-товщина
H-товщина разом з щелепами

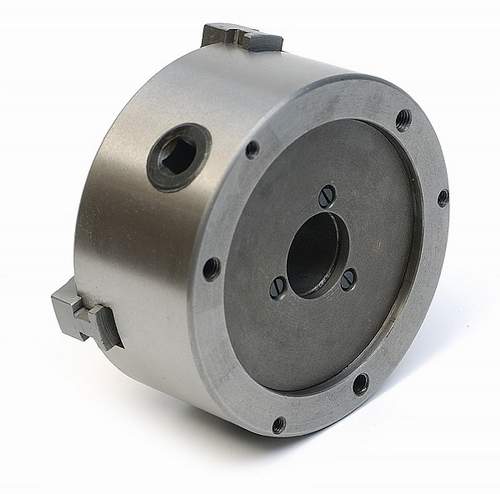

крім того, допоміжний креслення для перевірки сумісності з ланцюговим диском, на малюнку кронштейн, показаний ззаду:
для розміру 125 мм
A-108mm
E-95mm

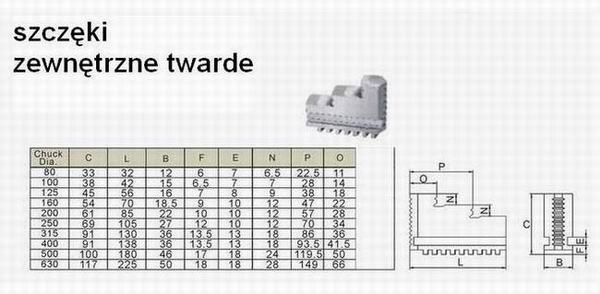

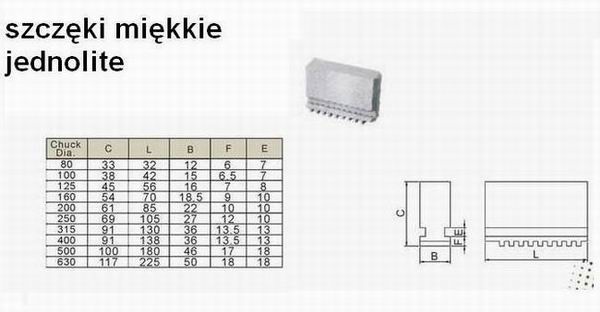

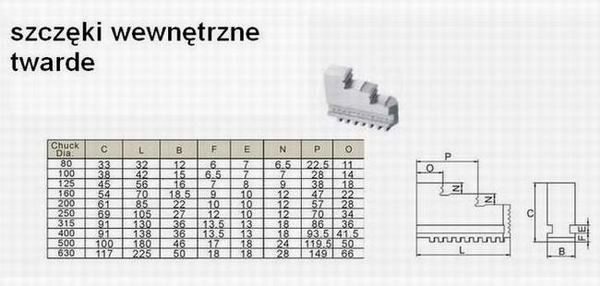

Ми представляємо розміри щелеп, встановлених патронами fuerda в серії dk11у комплекті, який є предметом аукціону,зовнішні і внутрішні щелепи, в той час як мʼякі щелепи можна додатково придбати , ми представляємо їх розміри через питань наших клієнтів, які вже мають подорабельние щелепи і хотіли б бути впевнені, перевіряючи розміри, чи будуть їх щелепи відповідати чи ні.

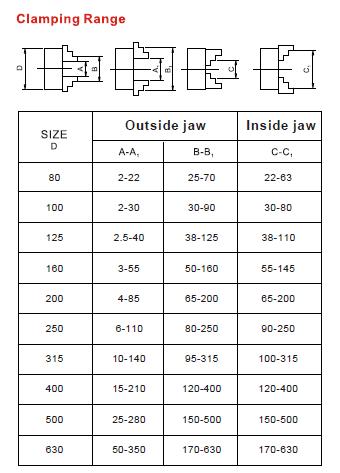

ми представляємо діапазони кріплення, які мають ручки в окремих положеннях.

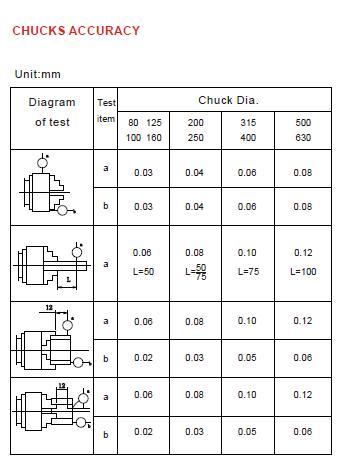

я представляю точність в окремих кріпленнях.
