Термостат регулятор температури диференціальний 2x Pt100

двоканальний регулятор температури на датчиках PT100 (два регулятора в одному корпусі), NO: PT20+

PT-20+-це два регулятора температури, розміщені в одному корпусі з можливістю довільної конфігурації входів-виходів і звʼязку обох регуляторів. Пристрій має 2 входи і 2 керуючих виходу, які можуть працювати в режимі Обігрів або охолодження, а вимірювання вимірюється з датчика T1 або T2 або з обох датчиків одночасно.

за допомогою математичних функцій вимірювання з двох датчиків може бути розраховане як різниця [T2-t1] (використовується в системах з сонячним колектором) або середнє значення [T1+T2] / 2.

• 2 регулятора в одному корпусі
• 2 вимірювальних входу для датчиків PT-100
• 2 керуючих виходу
• відображення T1 і T2 по черзі
• математичні функції (середнє, диференціальне вимірювання)
• Можливість привʼязки регуляторів один до одного
• цифровий вхід для ручної роботи або несправності
• вбудований звуковий сигнал (зумер)

• датчики продаються окремо

універсальний регулятор, призначений для регулювання температури в системах опалення:

• - електричні нагрівачі, печі
• - нагрівальні кабелі, системи протиобледеніння
• - інкубатори, тераріуми, Акваріуми
• - бойлери, нагрівачі і т. д.
• - насоси C. O. І C. W. u.
• - сонячні колектори
• - каміни з водяною сорочкою
• - приводи з 2 - м, 3 - м, 4 - ходовим клапаном
• - стоянкове автомобільне опалення (Webasto)

і охолодження:

• - Холодильники, морозильники, лічильники холодильні
• > - вентилятори, охолоджувачі
• - Автомобільні агрегати (версія на 12V або 24V) і т. д.

регулятор може реалізувати як просту, одиночну або подвійну систему опалення або охолодження, так і більш широке застосування.

регулятор має цифрове зчитування температури і функцію калібрування індикації. Значення від датчиків T1 і t2 відображається по черзі кожні 3 секунди. Можна налаштувати регулятор для відображення тільки одного показання.

вбудований звуковий сигнал може бути налаштований на включення виходів і стану тривоги.

цифровий вхід може діяти як сигнал тривоги або режим ручного управління виходами. Він може сигналізувати про несправність системи після спрацьовування зовнішнього реле тиску або обмежувача температури STB, підключеного до цифрового входу. У разі несправності він відключить всю систему з можливістю підтримки стану несправності, поки кнопка не буде видалена вручну.

регулятор оснащений 2 релейними виходами великої потужності 16а (максимальна резистивна навантаження 3600 Вт). установка в масив або корпус герметичний, настінний.

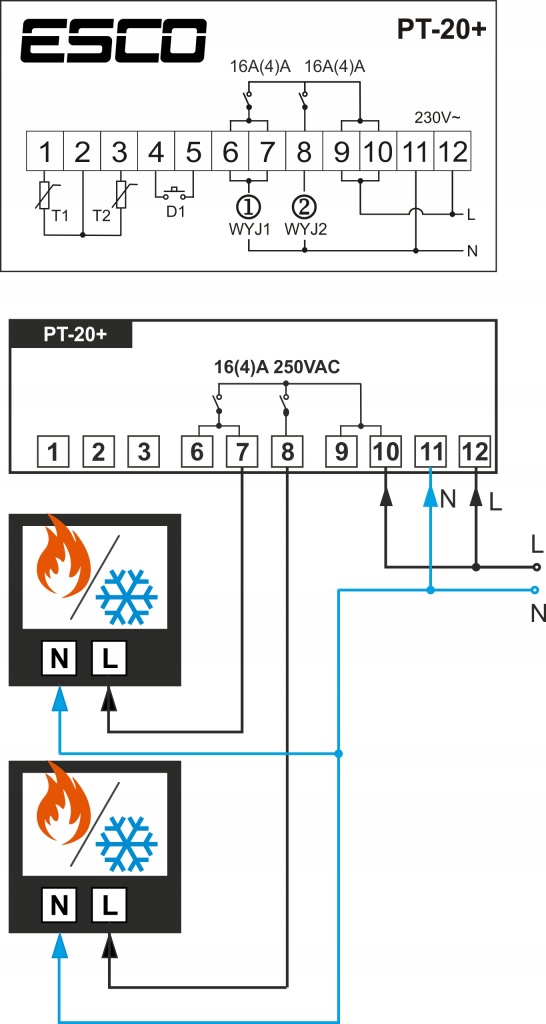

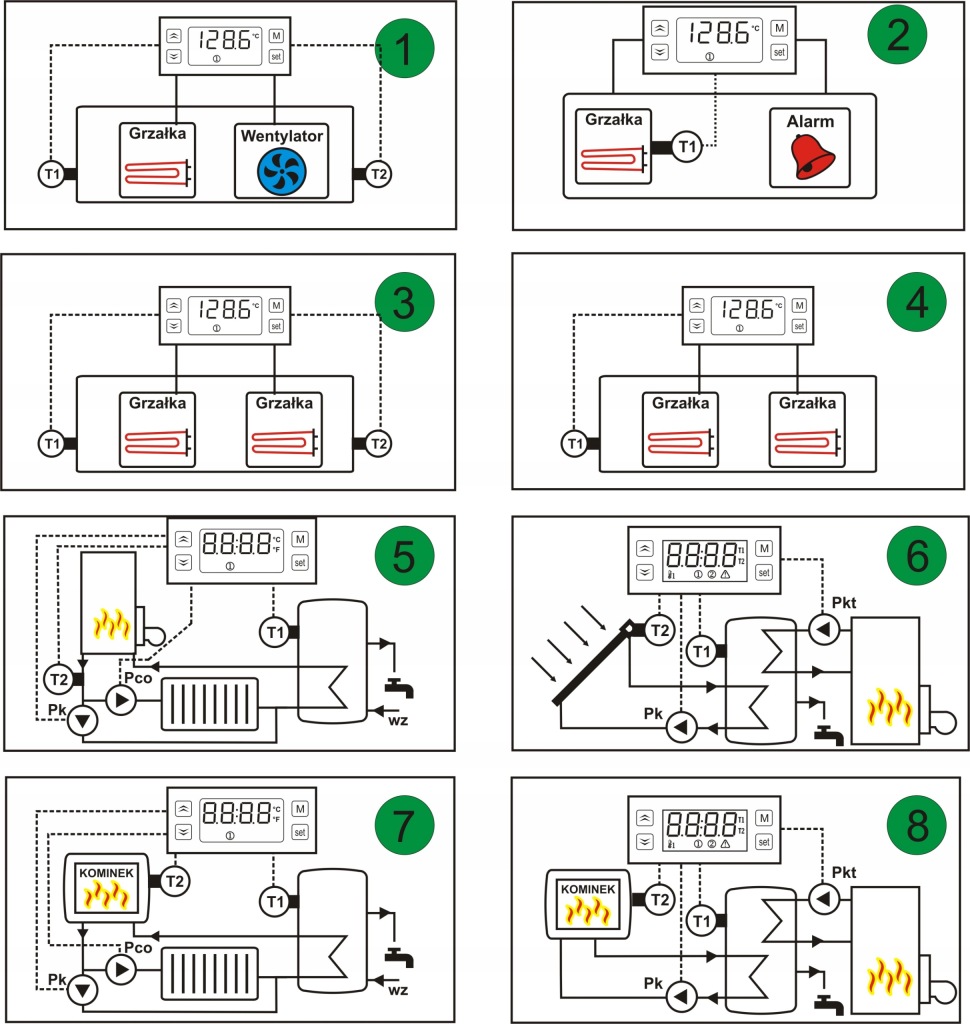

приклади схем управління пристроями за допомогою регулятора PT20+.

1. система точного управління камера інкубатора і підтримання однакової температури.
2. система управління сонячним колектором і циркуляційним насосом котла .
3. система управління каміном з водяною сорочкою .
4. система управління каміном і циркуляційним насосом каміна.
5. система управління нагрівачем із зовнішньою сигналізацією .
6. система управління двома нагрівачами незалежно.
7. система управління двома нагрівачами з двома ступенями Налаштування Температури (нагрів/нагрів)
8. система управління циркуляційним насосом циркуляційного контуру і насосом з .

важливо: оригінальний продукт, розроблений в Польщі, адаптований до наших реалій і, зокрема, до енергозберігаючих систем опалення. За допомогою регулятора ESCO можна заощадити до 30% енергії.

тільки оригінал має:

• логотипESCO
• сертифікатCE
• вимірювання 3 рази в секунду і точність 0,5°C
• Можливість зміни роздільної здатності дисплея температури і відключення звукової сигналізації
• можливість замовлення регулятора версії для живлення 12VAC/DC або зл. 24VAC/DC (додаткова вартість: 12V - 12,30 зл., 24V - 40 зл.)

ТЕХНІЧНІ характеристики:

вхід:

• 2 датчика температуритипу PT-100 (купується окремо)
• цифровий вхід (нормально відкритий або закритий)

Діапазон вимірювання: -50...+370°C

точність вимірювання: + /-0,5°c

період вибірки: 330 МС

дозвіл індикації: 0,1°C у всьому діапазоні

дозвіл Налаштування: 0,1°C у всьому діапазоні

дисплей: LED, 4 цифри про Висота 11 мм з графічними значками

метод регулювання: вкл-викл з гістерезисом

точність регулювання: встановлюється в діапазоні 0,1...20,0°c

Керуючі виходи:

• 1 реле 16а 3,6 кВт, термін служби 100 тис.цикли
• 1 реле 16а 3,6 кВт, термін служби 100 тис. цикли

додаткові функції:

• математичні функції (вимірювання різниці, середнє значення)
• вибір температурного каналу для читання
• звукова сигналізація стану тривоги
• Можливість зʼєднання обох виходів (вказівка умов)

монтаж в отвір з розмірами: 71 x 29mm

клас і клас захисту: IP65 / II

джерело живлення: 230VAC +/-15% або 12VAC/DC або 24ac/DC

споживана потужність: Max 3 va

умови експлуатації: -5...60°C; 0...85% RH (без конденсації)

умови зберігання: -40...85°C; 0...85% RH (без конденсації)

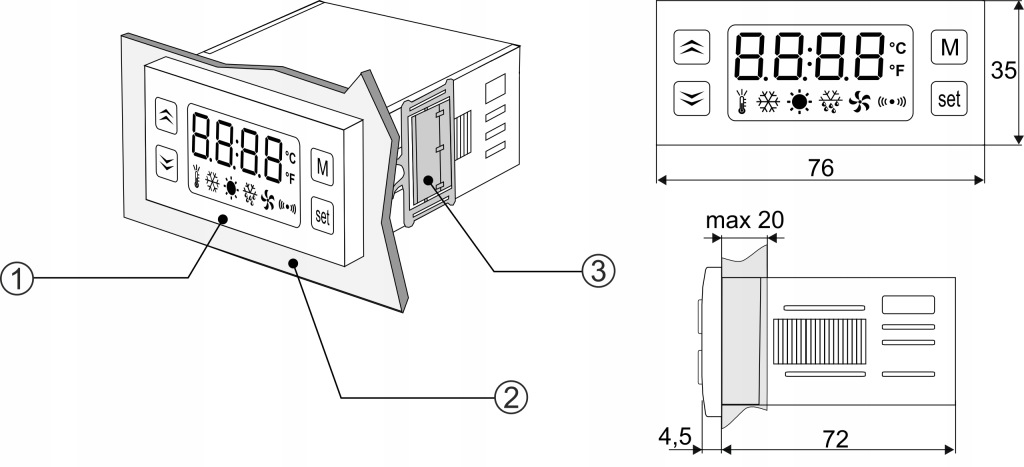

1/ ступінь захисту IP65(з передньої сторони після установки в Пущі)

2 / монтаж в отвір з розмірами 71 x 29 мм , максимальна товщина стінки дошки 20 мм

3 / кріпильні кронштейни в комплекті

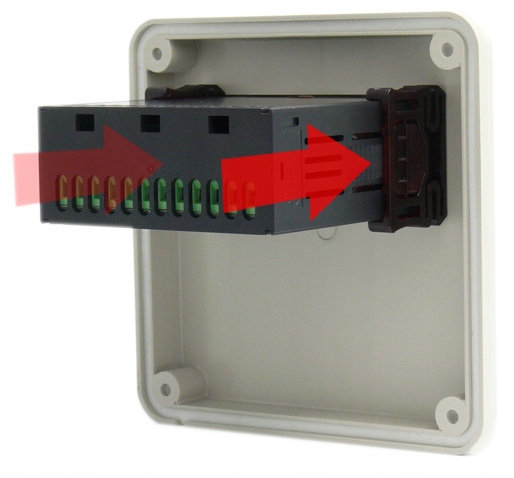

для регулятора ми рекомендуємо придбати герметичну коробку IP65 з вирізаним монтажним отвором і кабельними вводами в комплекті.< / зл.> < / зл.> < / зл.> < / зл.> < / зл.> < / зл.> < / зл. > < / зл. > < / зл. > < / зл. > < / зл. > < / зл. > < / зл. > < / зл. > < / зл. > < /
