Свердлильний верстат з ЧПУ Bala Felix / 2,2 кВт

⁉️ЩО ВІДРІЗНЯЄ МАШИНУ FELIX⁉️

✔️низька ціна

потреби (від 2,2 кВт до 5,5 кВт)

✔️програмне забезпечення ALPHACAM з постпроцесором для кожної проектної програми

✔️ компактна і масивна конструкція

✔️ європейське виробництво

особливості машини FELIX:

• розміри машини, мм, 2000 x 2600 x 4800 (ВИС. x Ш x д)
• розміри машини (відкриті кришки), мм, 2000 x 4000 x 4800 (ВИС. x Ш x д)
• розмір заготовки, мм, 40 x 1300 x без обмежень (ВИС . x Ш x д)
• \вага машини, кг, 2950
• повітряний стіл, мм, передній стандартний / задній варіант (стандартний роликовий)
• продуктивність продувки повітря робочого столу, м3/год, 145
• затиск з приводом від серводвигуна, std, подвійний затиск з приводом від серводвигуна з 4 захопленнями

HERTZ (з підшипниками

• потужність двигуна, кВт, 2.2 kw
• обороти електротранспорту, об/хв, 18000

свердлильний агрегат "bala boring system":

• кількість вертикальних свердел, шт., 9
• кількість горизонтальних свердел, шт., 3 подвійний
• кульовий агрегат, шт., 1

швидкість осі керованих серводвигунів:

• швидкість осі x1 і x2, MT/min, 90
• швидкість осі y, MT/min, 90
• швидкість осі Z, MT/min, 40

серводвигуни inovance для 4 осей:

• потужність двигуна осі x1 і x2, кВт, 0,40
• потужність двигуна осі Y, кВт, 0,75
• потужність двигуна осі Z, кВт, 0,75

попит на струм і повітря:

• встановлена потужність, кВт, 9
• тиск повітря, бар, 8

wyposażenie️обладнання стандарт

• свердлильний агрегат + куля
• HERTZ ISO30 2,2 кВт
• передній повітряний стіл + вентилятор
• задній роликовий стіл
• програмне забезпечення ALPHACAM
• вихід для видалення відходів
• стандарти безпеки CE і відповідність CE

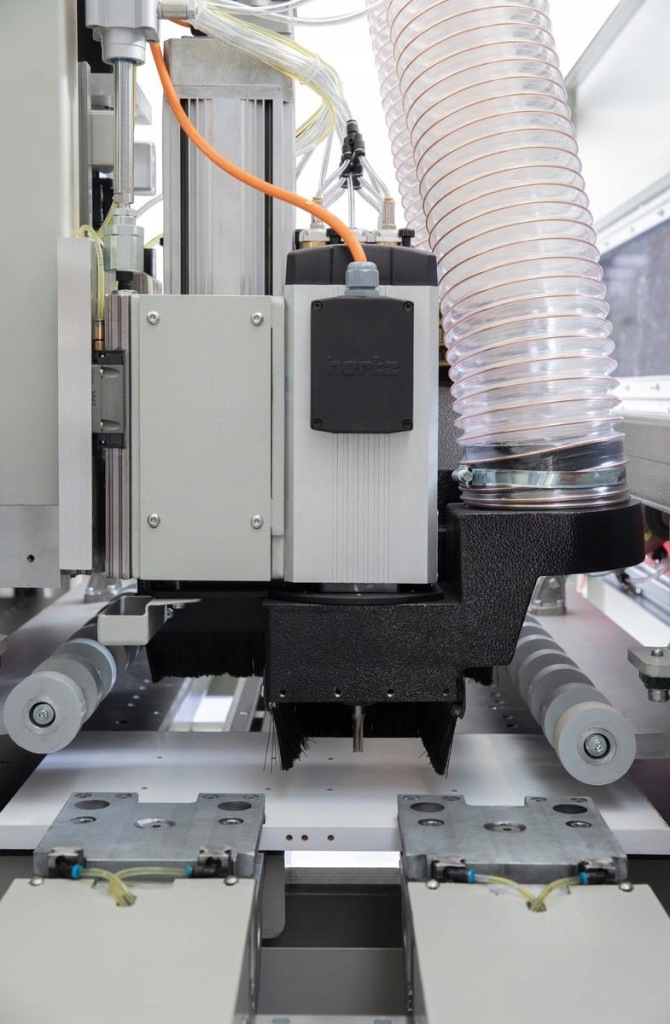

◾️потужність HERTZ 2,2 кВт

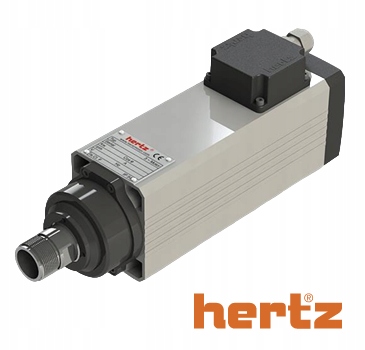

• модель Hertz HM73.14 ER25 мотор шпинделя 2,2 кВт
• Максимальна потужність 2,2 кВт
• Максимальна швидкість обертання 18000 об / хв./хв
• напруга / частота 380 В / 50-60 Гц
• Тип електровентилятора Синхронний
• вага 7,9 кг без двигуна
• керамічні підшипники-мастило мастилом, що забезпечує тривалий термін служби
• Електровентилятор охолодження

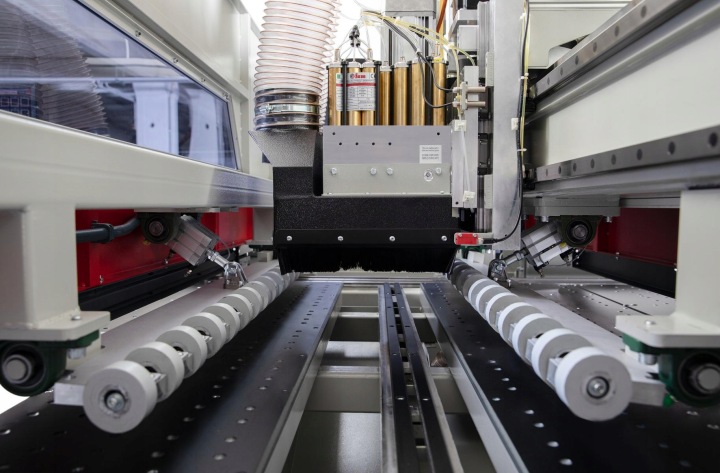

◾️свердлильний агрегат + куля

• робоча частота 50 Гц
• Максимальна швидкість вертикальних шпинделів (50 Гц) 4500 об. / хв. / min
• Максимальна швидкість горизонтальних шпинделів (50 Гц) 4500 об. / хв. / min
• передавальне відношення швидкості (шпиндель V / двигун) 1: 1,5 OUT/IN
• Максимальна робоча температура 85 ℃
• максимальний рівень шуму 90 дБ
• прискорення рампи (0-6000) (0-6000) > 1 s
• Максимальна швидкість дискових шпинделів (50 Гц) 4500 об. / хв. / min
• сила тяги круглого циліндра 305 (6 бар) n
• крок вертикальних шпинделів 68 мм
• крок горизонтальних шпинделів 68 мм
• Вага 50 кг
• інструментальний розʼєм ⌀ 10 мм
• максимальний діаметр леза ⌀ 120 мм
• мастило трансмісії KLUBER ISOFLEX TOPAS l32n
• тиск припливного повітря 6 (7 макс) бар
• робоча температура навколишнього середовища 0-40 ℃
• Номінальна потужність 1,7 кВт
• Номінальна напруга 230/400 В
• номінальна частота 50 Гц
• Номінальний струм 7,4 / 4,3 a
• номінальна швидкість 2790 об. / хв. / min

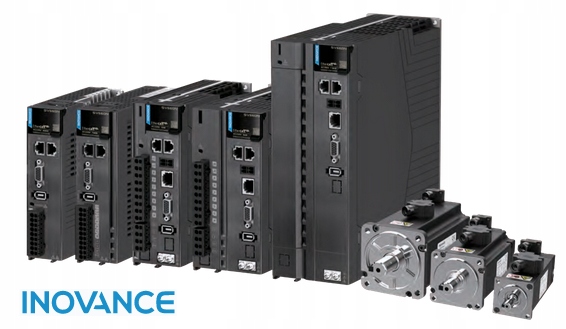

◾️серводвигуни INOVANCE

• асортимент продукції SV660N
• тип продукту сервопривід руху
• напруга живлення [EU] 380...440 В -10%, +10%
• вбудований фільтр EMC
• межі напруги живлення [ЄС] 323...528 в
• частота живлення 50/60 Гц
• швидкість осі x1 iX2 90 м / хв
• швидкість осі Y 90 м/хв
• швидкість осі 40 м / хв

◾️подвійні захоплення елементів

• за допомогою подвійного захоплення, керованого незалежними серводвигунами, можна здійснювати позиціонування найбільш точно, що гарантує відмінні результати в системі позиціонування і експлуатації.

◾️таблиця подачі та прийому

• повітряний стіл на вході, що є стандартним для моделі Felix, полегшує завантаження елементів в машину.
• роликовий стіл на виході (можливість використання повітряного столу за додаткову плату)

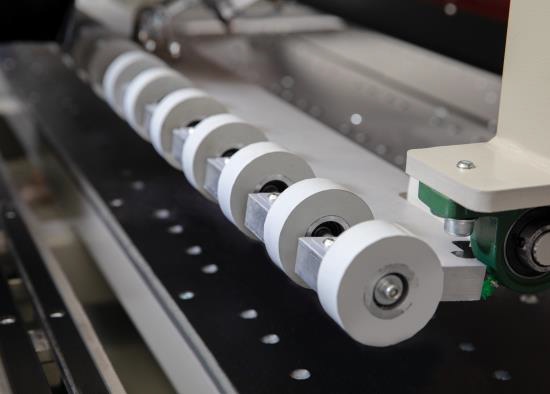

️ ️ притискні ролики

• притискні ролики забезпечують точну обробку завдяки стабільному тиску під час свердління і фрезерування.

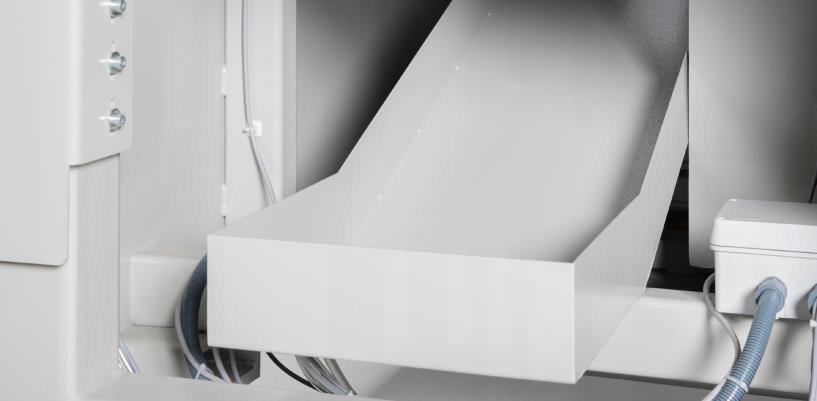

Usuwanie️видалення відходів

• гарантує, що відходи, що утворюються під час фрезерування, легко і без пошкодження машини потраплять в зону викиду.

Oprogramowanie️програмне забезпечення ALPHACAM

• програмне забезпечення Alphacam 3D CAD / CAM

  Alphacam-це окрема програма, яка не встановлюється на існуючий контролер ЧПУ. Alphacama можна використовувати, встановивши його на компʼютер, підключений до Orka, або на окремий компʼютер.

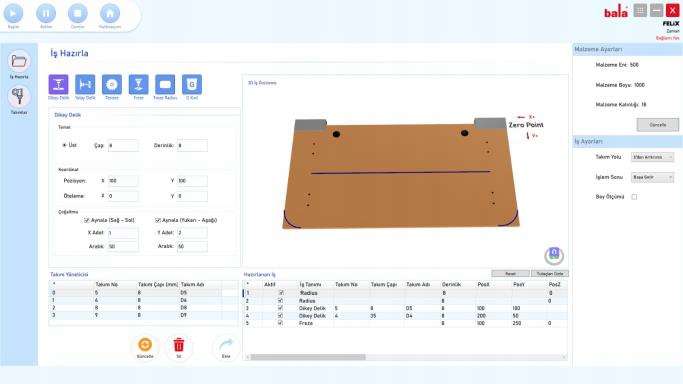

  моделювання різання доступно в Alphacam і в програмному інтерфейсі Felix.

• машина оснащена інтерфейсом, розробленим Bala, а контролер машини управляється Codesys, який використовується в машинах HOMAG.
• Можливість роботи з будь-яким зовнішнім програмним забезпеченням!
• компанія BALA надає постпроцесор для будь-якого зовнішнього програмного забезпечення!

◾️повітряний приймальний стіл

• повітряний приймальний стіл, що замінює стандартний роликовий

◾️індикатор ширини елемента

• за допомогою додаткової системи вимірювання ширини на машині оператор може перевірити точність введеного розміру елемента

◾️ЕЛЕКТРОГЕРЦ із заміною інструменту на кнопку

• ЕЛЕКТРОГЕРЦ із заміною інструменту iso30 кнопку
• потужність двигуна 5,5 кВт
• обороти шпинделя 18.000 rpm

◾️електрогерц з автоматичною заміною інструменту

• електрогерц з автоматичною заміною інструменту ISO30
• потужність двигуна 5,5 кВт
• обороти шпинделя 18.000 rpm

TECHNOLOGIEDREWNA ТОВ авторизований дистрибʼютор марки BALA в Польщі
