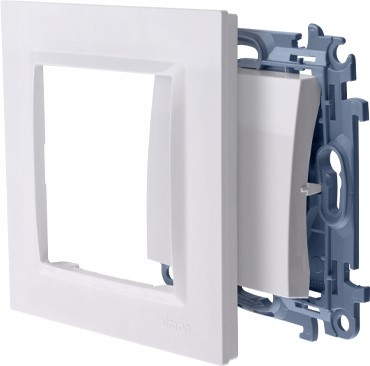

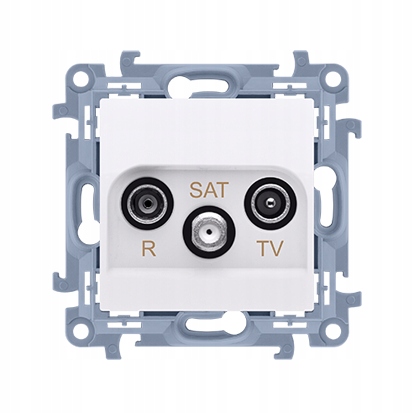

SIMON 10 антенне гніздо R-TV-Sat кінцеве
антенне гніздо супутникове кінцеве призначене для агрегатних установок з паралельною структурою, тобто такий, де від антени до кожної з кімнат проходить окремий кабель.
може використовуватися в якості кінцевого гнізда для наскрізного гнізда.
призначення
антенний розʼєм-це електронний пристрій, призначений для використання в антенних системах індивідуального, колективного або кабельного телебачення і призначений для підключення абонентського обладнання типу: телевізійного приймача, супутникового тюнера і радіоприймача до цих мереж.
застосування
входи розетки призначені для підключення коаксіального кабелю з імпедансом 75 ом, що подає сигнали від приймальних антен. Абонентські виходи, виконані відповідно до стандарту IEC, дозволяють підключати радіоприймач або телевізор. Завдяки правильній конструкції сигнали передаються на виходи гнізда в наступних частотних діапазонах:
– ТВ– вихід: 5 + 70 МГц і 120 + 862 МГц,
– вихід R: 88 + 108 МГц
- вихід SAT: 950 + 2400 МГц
втрата звʼязку для виходів SAT, TV, R: 1,5 дБ.
кінцева супутникова антенна розетка призначена для агрегатних установок з паралельною структурою, тобто такий, де від антени до кожної з кімнат проходить окремий кабель, а також для окремих однотижневих установок, в яких супутникові, наземні і радіомовні сигнали передаються на окремі приймачі по одному кабелю.
розʼєм розподіляє ці сигнали, направляючи їх на відповідні виходи: SAT - для супутникового тюнера, TV - для телевізійного приймача, R-для радіоприймача. Спеціальна конструкція розетки дозволяє змінного і постійного струму проходити між виходом SAT і входом розетки для живлення перетворювача супутникової антени.
параметри продукту:
- Серія: Simon 10
- Назва продукту/тип: розʼєм антени RTV-SAT
- колір: білий
- RAL (близький): RAL 9003
- Тип продукту:модуль
- Тип підключення / тип затиску:штекер, гвинтові клеми
- IP рейтинг:IP20
- частотний діапазон:5-2400 МГц
- загасання зʼєднання для 860 МГц:1 дБ
- загасання зʼєднання для 2150 МГц:2 дБ
- друк/піктограма:r-TV-Sat
- Тип матеріалу:пластик,ПК, без галогенів
- захист поверхні: натуральний
- обробка поверхні: глянцева
- спосіб монтажу [ETIM]: врівень
- спосіб кріплення: кігті / Гвинти
- Висота виробу: 77 мм
- ширина виробу: 77 мм
- глибина продукту: 41 мм
- глибина вбудовування: 29 мм
- модель: торцева розетка
- кількість виходів: 3
