ПРИВІД ЕЛЕКТРИЧНИЙ ПРИВІД ДЛЯ ЗМІШУВАЛЬНОГО КЛАПАНА ARM 343 PROCLICK
Вартість доставки до складу в Польщі уточнюйте у менеджера
Опис товару

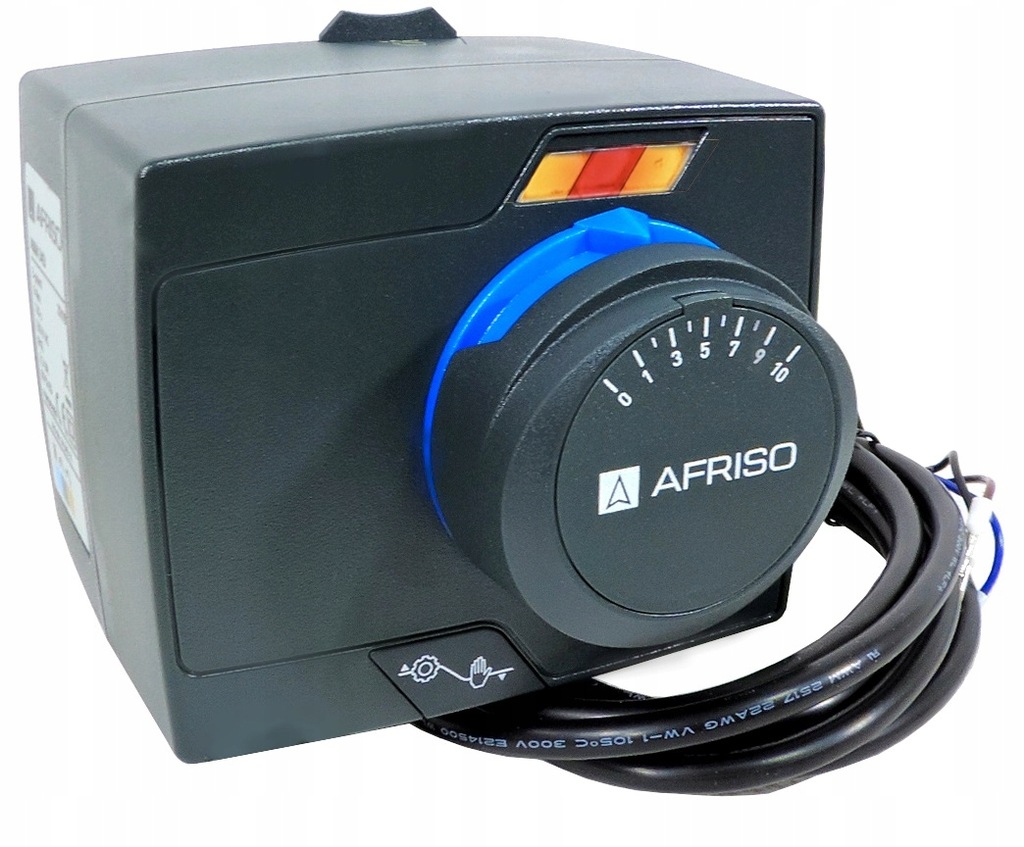

️ ️ приводи ARM ProClick відрізняються унікальними функціями і привабливим зовнішнім виглядом.
⏩ двостороння шкала на ручці визначає ступінь відкриття клапана.
⏩ великі світлодіоди вказують напрямок обертання клапана.
⏩ ручне обертання клапана можливе завдяки простій у використанні кнопковій муфті.
⏩ приводи ARM ProClick не потребують технічного обслуговування завдяки використанню надзвичайно адгезивного мастила зірочок.
⏩ приводи поставляються з електричним проводом довжиною2 м з жилами, чітко позначеними квітами.
⏩ кабель підключається до приводу через вилку, закріплену кришкою .
⏩ це дозволяє встановити Привід на клапан без підключеного кабелю управління.
⏩ установка приводу ARM ProClick на змішувальні клапани ARV ProClickвиконується без інструментіві без додаткових деталей або адаптерів .
⏩ використовуючи відповідніадаптери приводи ARM ProClick можна встановити також на клапани попереднього покоління ARV і на клапани інших виробників.
⏩ залежно від конструкції клапанів, приводи ARMProClick можуть бути встановлені на клапані за допомогою механізму ProClick або традиційним способом за допомогою кріпильних і контр-болтів.
⚡️застосування
⚡ електричні приводи ARM ProClick 1434310 призначені для управління обертовими змішувальними клапанами. Залежно від версії їх крутний момент становить 6 або 15 нм. Їх діапазон обертання становить 90°. Також можна управляти приводом в ручному режимі за допомогою ручки.

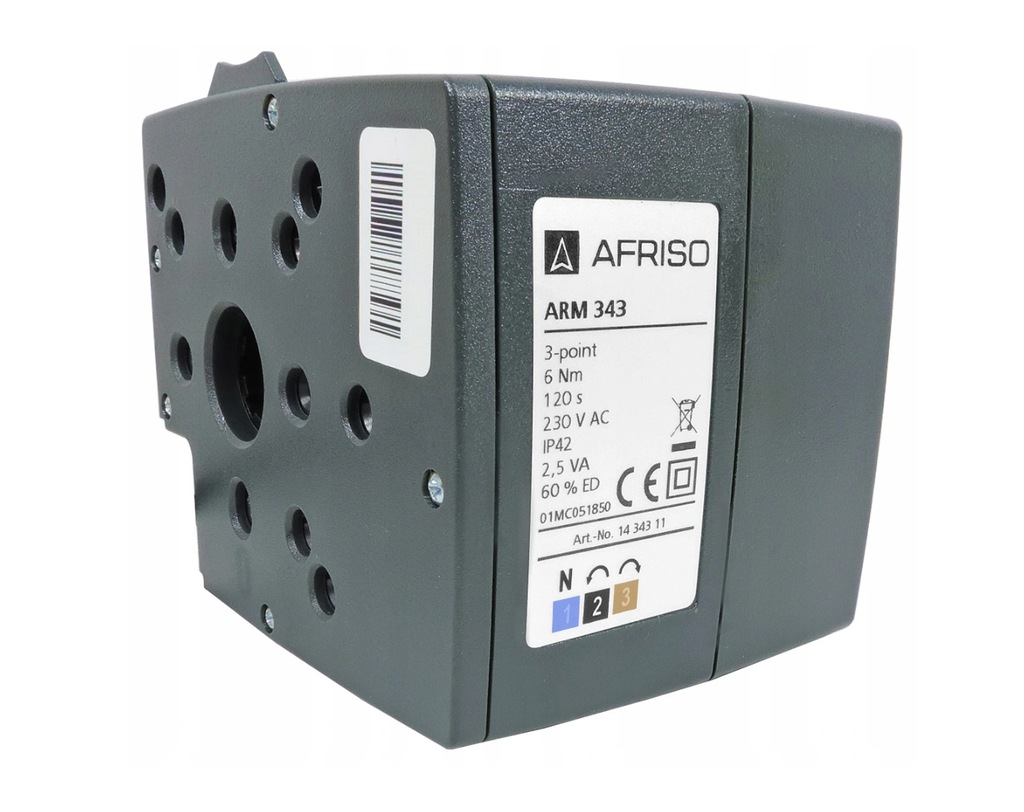

✔️ напруга живлення:230 В змінного струму
✔️ час обертання на 90°: 120 секунд
✔️ крутний момент: 6 Нм
✔️ тип управління:3-точковий
⚠️інноваційна система ProClick⚠️ < /P >
Największą️ найбільшою перевагою нового покоління змішувальних клапанів ARV ProClick і електроприводів ARM ProClick є інноваційна система ProClick.

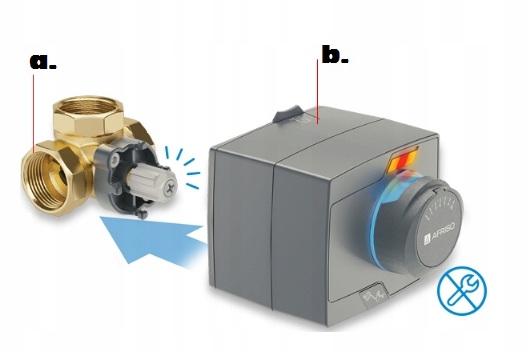

✴ ️ з його допомогою установка нового приводу ARM ProClick на новий клапан ARV ProClick зводиться до двох простих кроків:
1️ ⃣ зняття ручки з клапана ARV ProClick.
2️ ⃣ накладення на нього приводу ARM ProClick.
⚡ і все це без будь-яких додаткових елементів та інструментів. Просто так! ⚡
Pokrętło️ ручка і синє Стопорне кільце встановлені на замикаючому клапані.
✳️ під ручкою завжди знаходиться гвинтовий адаптер для електричних приводів ARM ProClick.
✳️ установка приводу здійснюється шляхом натискання на клапан з адаптером в зручному для користувача положенні.
✳️ щоб зрушити привід з клапана, досить натиснути і утримувати кнопку розблокування запірного механізму.
⚡ оновлений дизайн
✔️ для більш зручного ручного управління ручки в обертових змішувальних клапанах ARV ProClick і електроприводах ARM ProClick більше в порівнянні з попереднім поколінням.
✔️ також мають обертову числову шкалу, яка встановлюється на засувку.

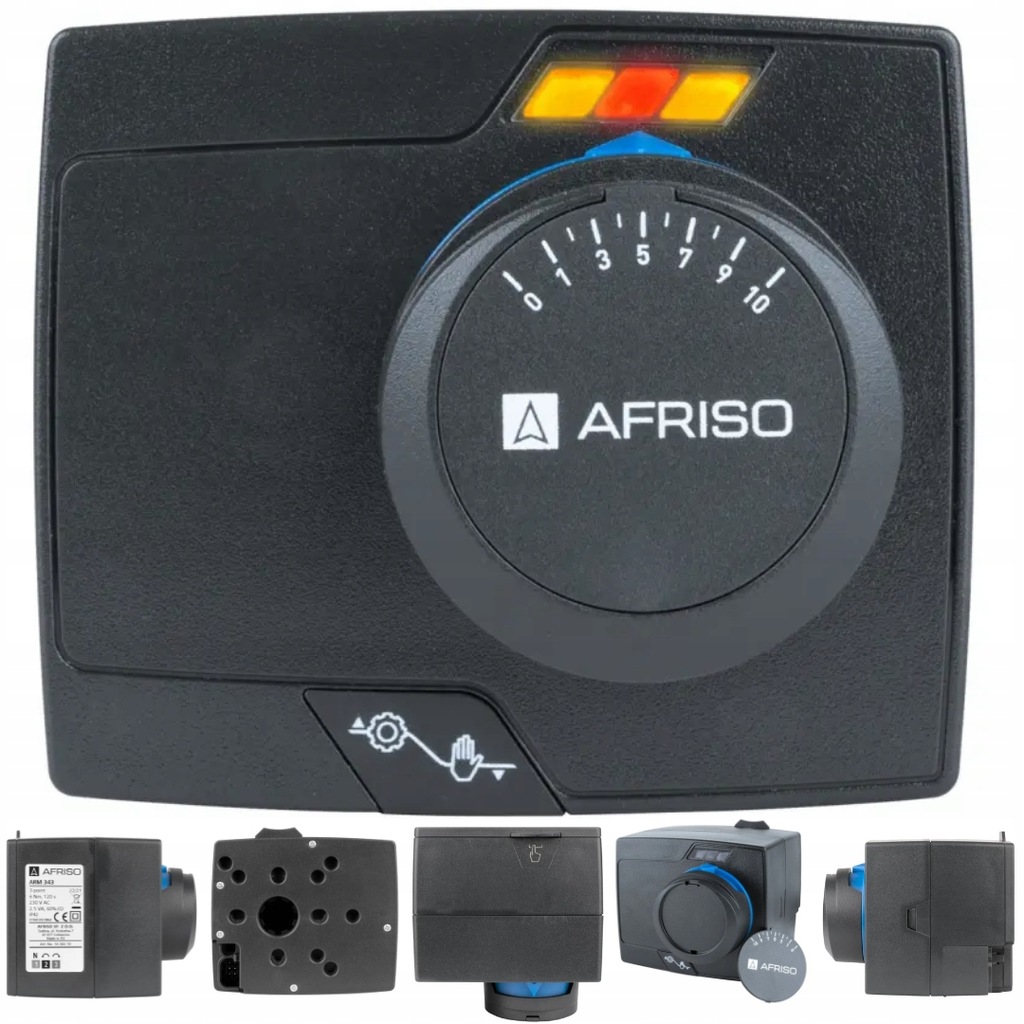

c.⏩ світлодіоди - за допомогою чітких світлодіодів привід сигналізує про свій напрямок обертання, що дозволяє швидко діагностувати його роботу.
d.⏩ зручна ручка - велика ручка з чітким індикатором налаштування дозволяє легко і точно управляти приводом в ручному режимі.
f.⏩ кнопка режиму роботи - проста у використанні кнопка дозволяє перемикати режим роботи приводу з автоматичного на ручний.
e.⏩ кабель зі знімною вилкою - кабель управління підключається до корпусу приводу вилкою. Це полегшує установку самого приводу і виконання електричних зʼєднань
✳️ СХЕМА УСТАНОВКИ ПРИВОДУ НА КЛАПАН PROCLICK
1️⃣ Клапан ARV ProClick
2️⃣ Чотири точки кріплення механізму ProClick
3️⃣ Сплощення на адаптері
4️⃣ Важіль механізму ProClick
5️⃣ Привід ARM ProClick
6️⃣ Кільце з покажчиком
7️⃣ Поворотний
8️⃣ Двостороння шкала

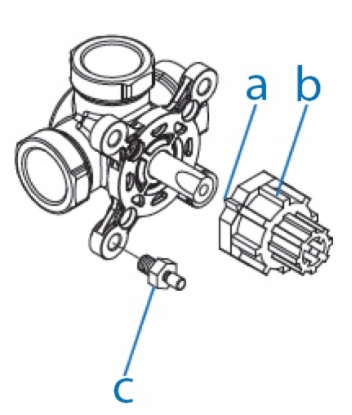

⚠️ Для монтажу приводу ARM ProClick на клапанах ARV попереднього покоління використовується комплект зʼєднувальний 1410110 (доступно на інших наших аукціонах або в розділі "купити в комплекті"
⏩ A. маркер
⏩ b. адаптер для штока клапана
⏩ c. стопорний гвинт приводу

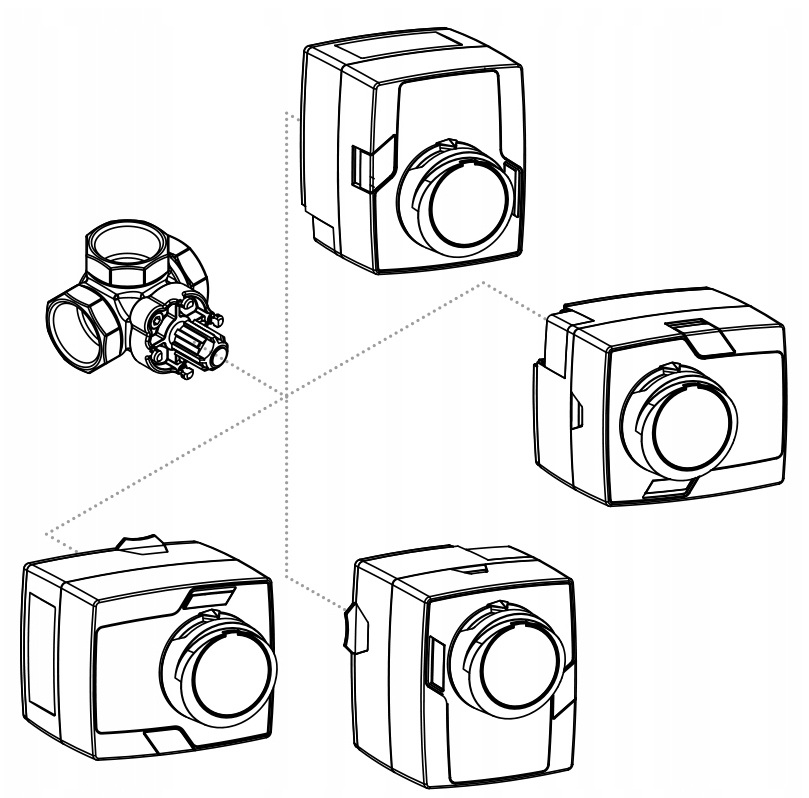

✴️ установка приводу можлива в одному з 4 положень.
⏩ елемент, що вказує на синє кільце, повинен бути встановлений вгору.
⏩ якщо після установки приводу на клапан цей елемент знаходиться в іншому положенні, витягніть ручку, зніміть синє кільце і встановіть його на місце, вказавши вгору.
⏩ синє кільце має з внутрішньої сторони конструктивний елемент, що дозволяє підчепити його плоскою викруткою.
