Плата для migomat просте підключення універсальна

Більше 20 років ми займаємося ремонтом зварювального обладнання. Ремонт - це не тільки заміна пошкодженого компонента, а й аналіз причини несправності, пошук слабких місць пошкодженого компонента і пошук рішень для усунення таких несправностей на майбутнє. Отримані знання-дозволили нам розробити власні версії панелей управління , які повністю відповідають їх оригіналам , алебули позбавлені слабких місць, конструктивних недоліків або деяких недоліків. Слабкі компоненти, які були пошкоджені, ми замінили кращі, ми ввели різні типи фільтрів і захисту, і часто модуль був розроблений заново - повністю від установок - , щоб, нарешті, пристрій працював належним чином. Модулі виробляються на сучасних компонентах, що також має вирішальне значення в разі заміни ними старих модулів, виготовлених кілька десятків років тому.

перші фотографії в галереї показують оригінальний модуль-це орієнтовна фотографія-щоб ви могли легко дізнатися, про який контролер йдеться. На наступних фотографіях показано оновлений замінний драйвер, який ми пропонуємо. Деталі завжди описуються на цьому пристрої.

якщо ви не впевнені, що пошкоджено у вашому пристрої - не ремонтуйте методом"сліпої заміни" наступних компонентів... Ми із задоволенням допоможемо зʼясувати причину несправності.

іноді буває так, що несправний інший елемент, ніж може здатися недосвідченій людині, буває і так, що несправність більш обширна-і без її фіксації і видалення - наприклад, заміна плати сама призведе до пошкодження нової, або пристрій буде працювати короткий час, а потім знову зламається.

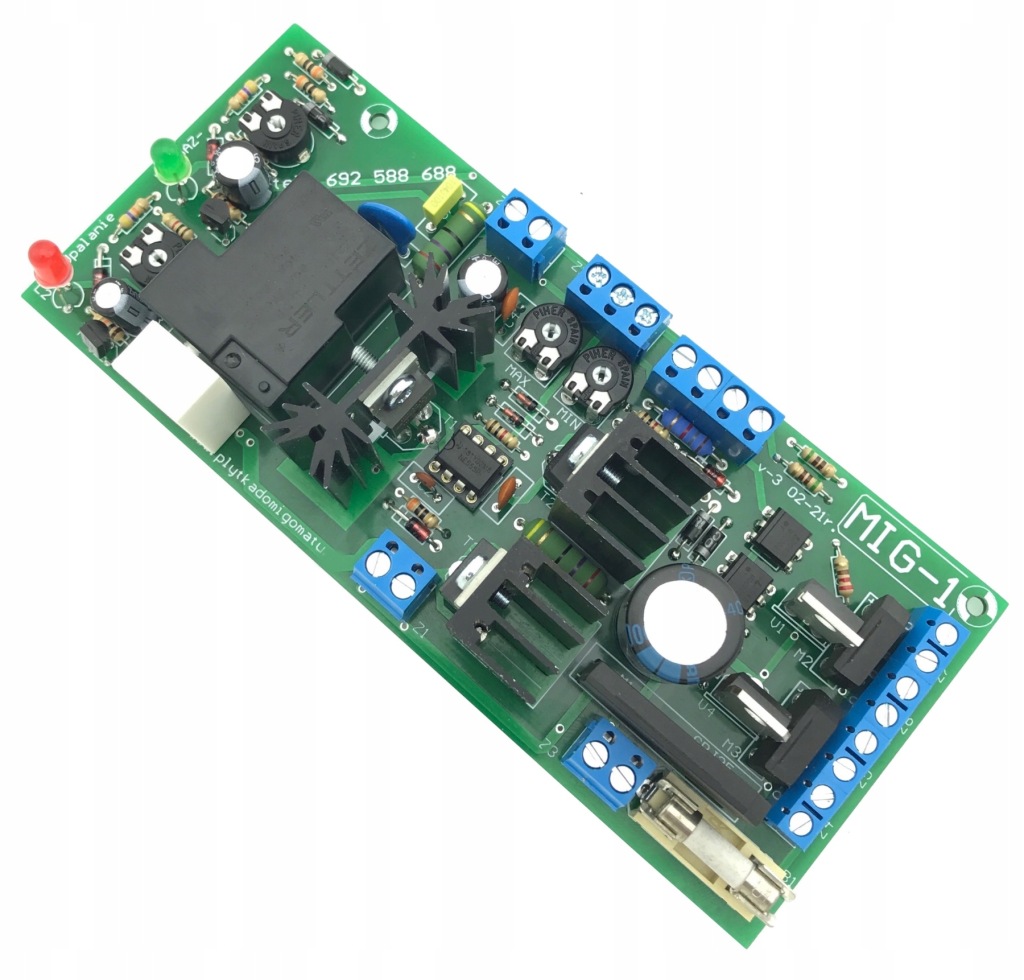

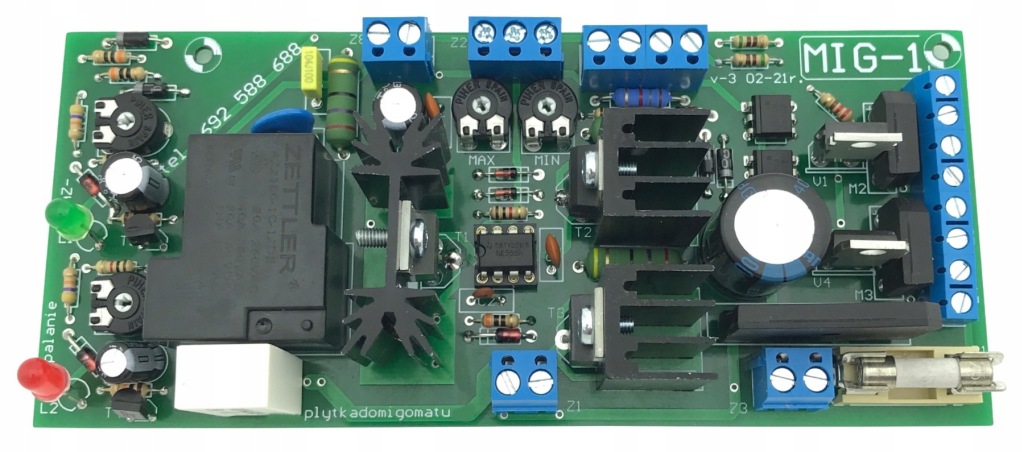

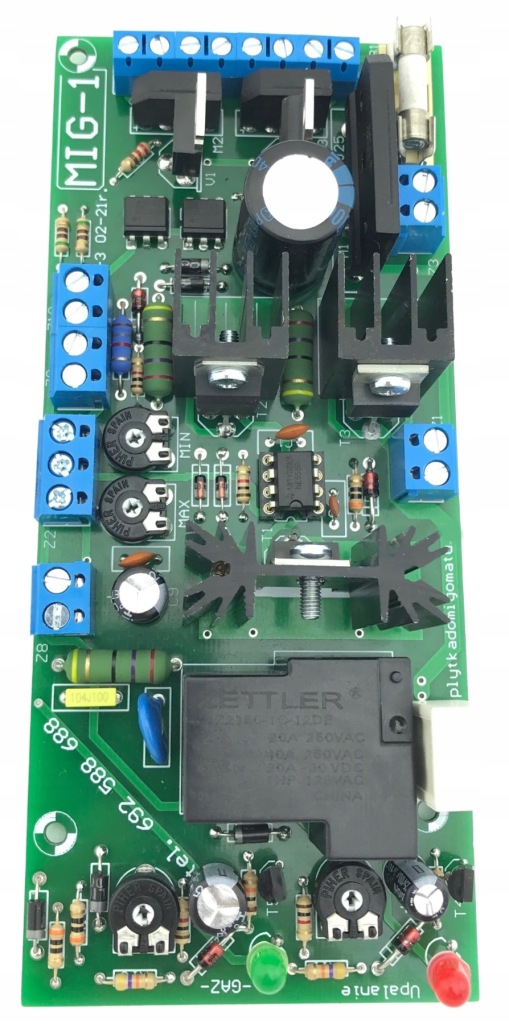

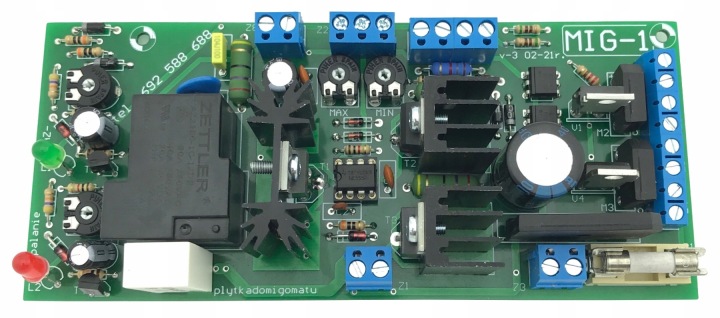

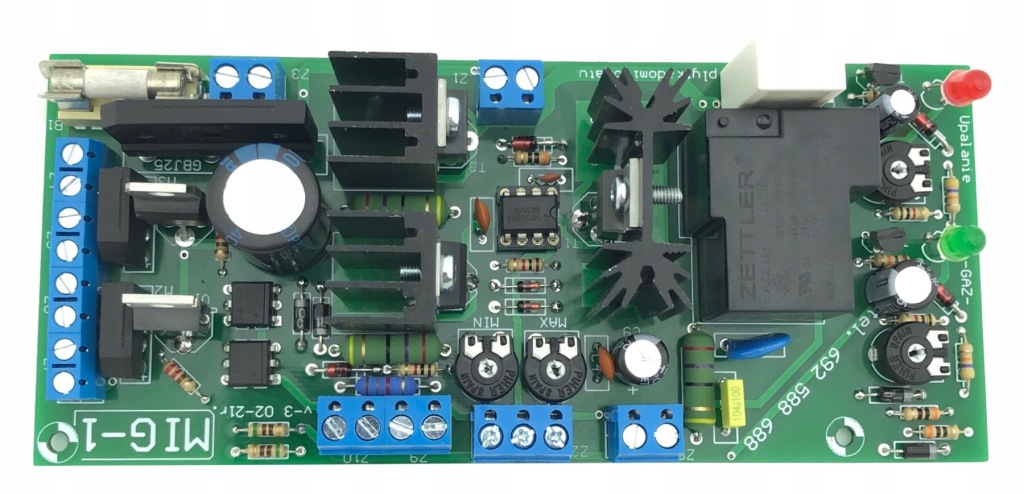

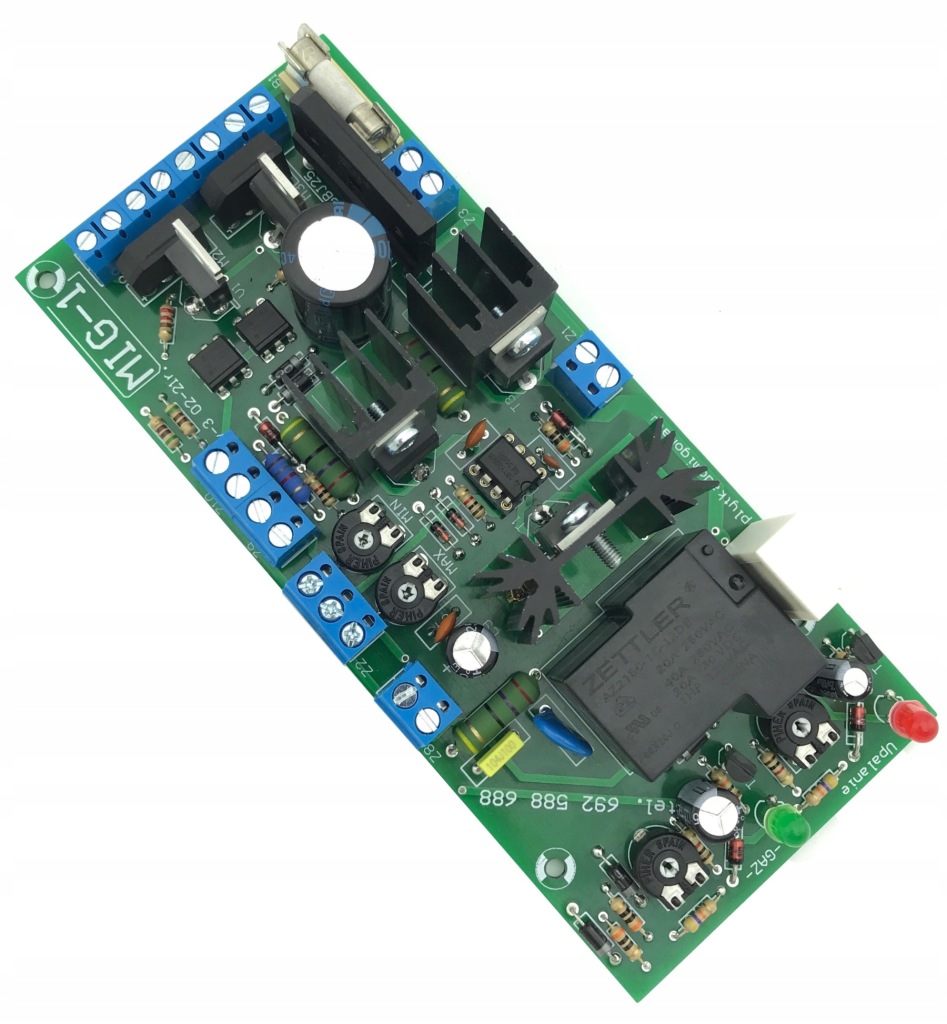

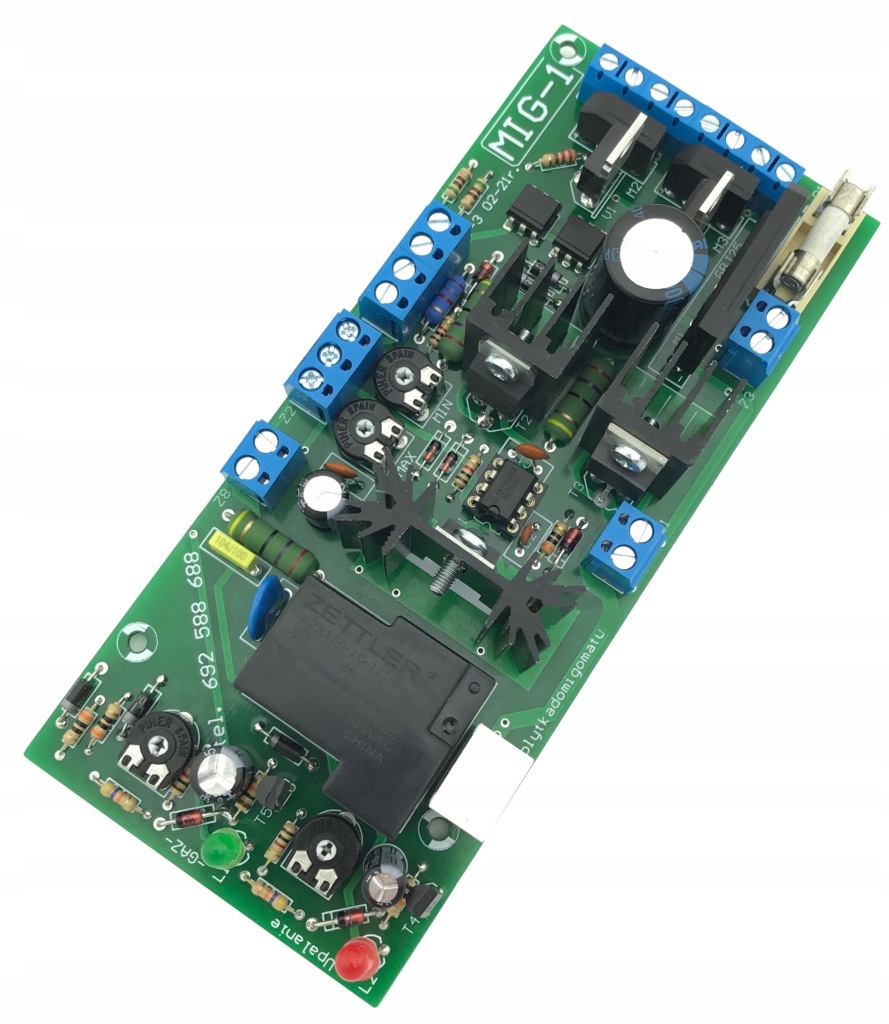

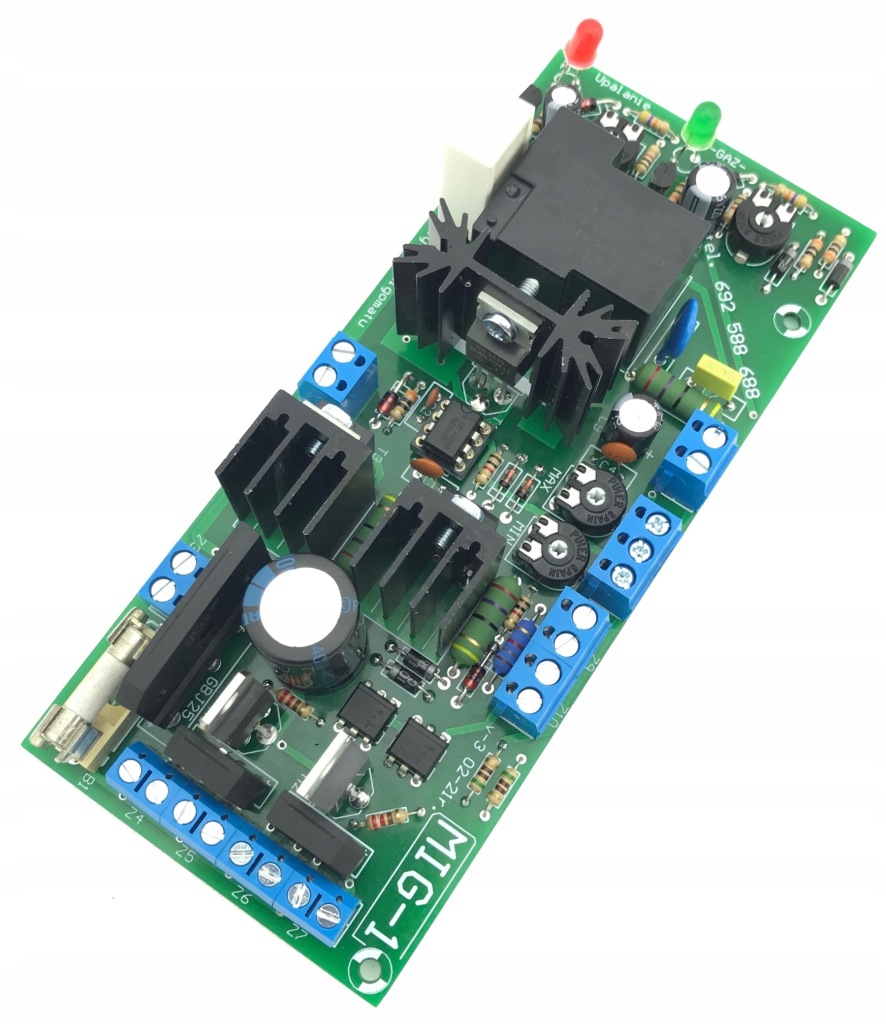

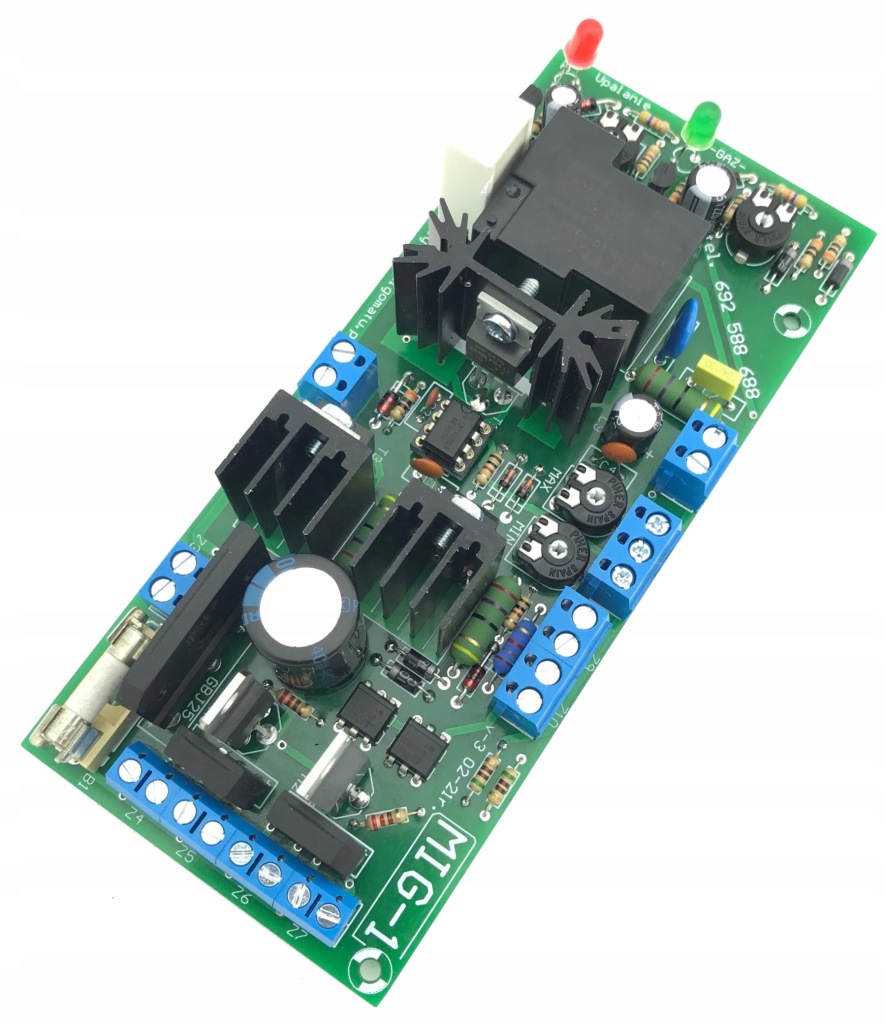

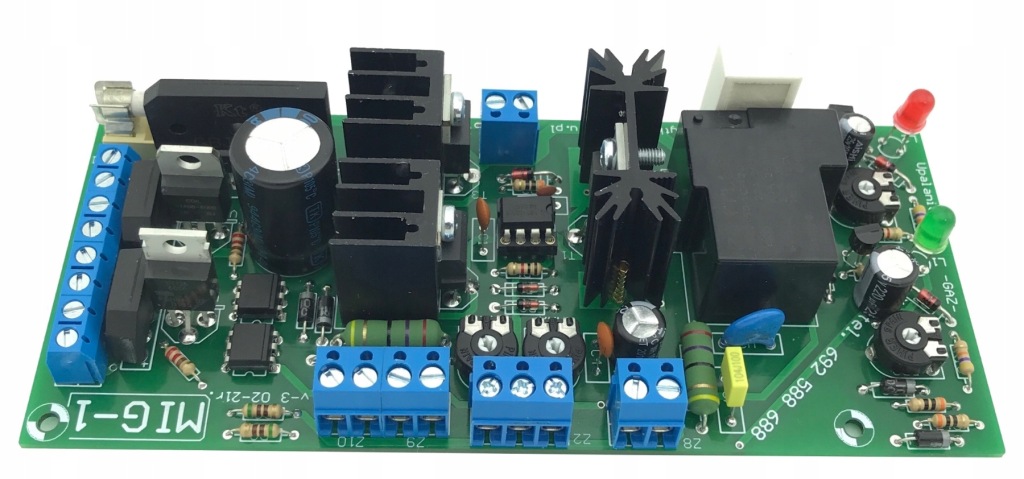

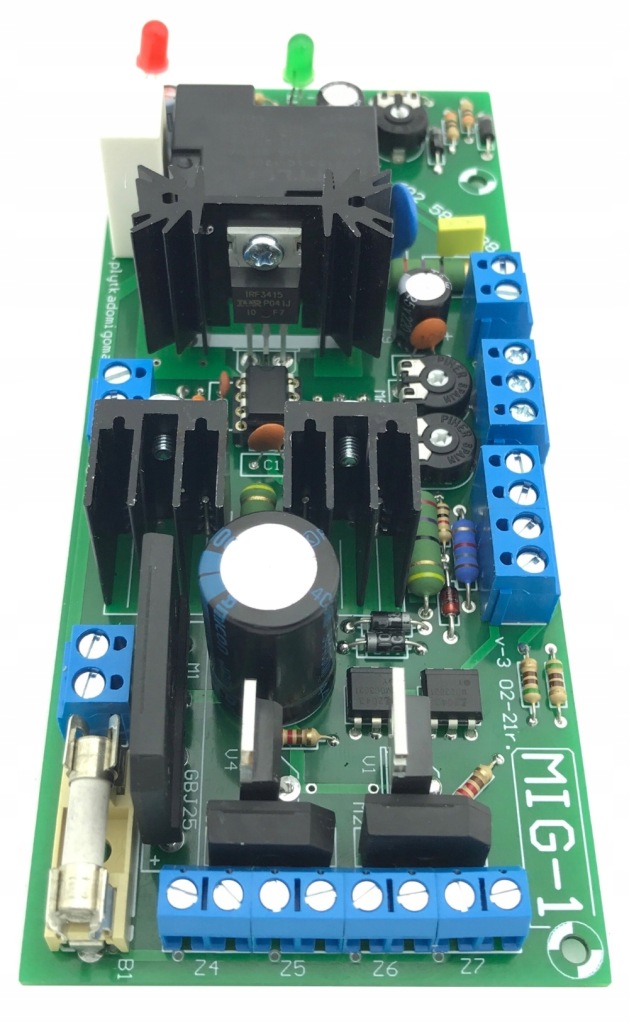

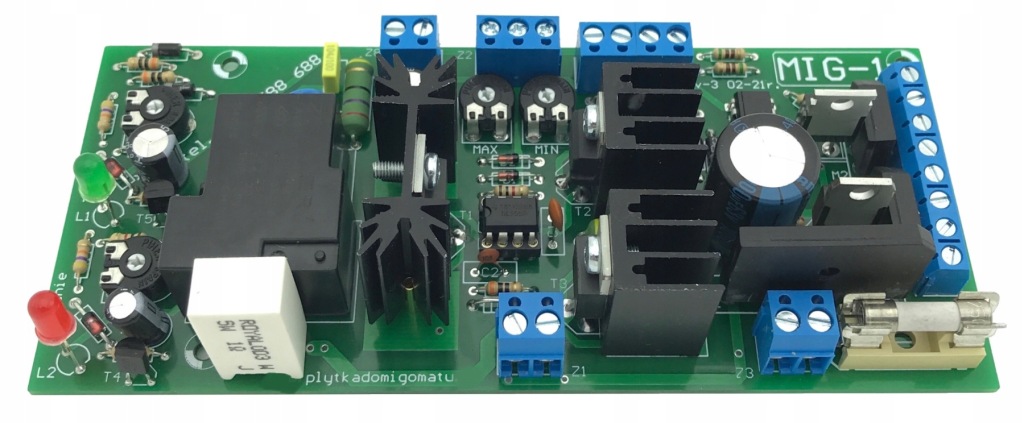

універсальна пластина мигомата міг-1

його можна встановити на будь-який напівавтоматичний зварювальний апарат з класичним трансформатором.

плата має всі основні функції управління migomat, а її конструкція максимально спрощує монтаж і підключення.

має:

• управління двигуном живильника (24 в), регулювання швидкості подачі дроту,можливість установки діапазону регулювання (діапазонмінімальних обертів (PR-2 )і максимальних (PR-1 ) - так що ви можете налаштувати "чутливість" регулювання потенціометра відповідно до ваших потреб, виключивши так звану "мертву зону" потенціометра, яку ми не використовуємо. Коли, наприклад, корисний діапазон регулювання буде знаходитися в полях 2-5 потенціометра - правильно регулюючи-ми можемо "розтягнути його" до половини 1-9, тим самим збільшуючи точність регулювання обертів.
• гальмування двигуна подачі після кожного завершення зварювання.

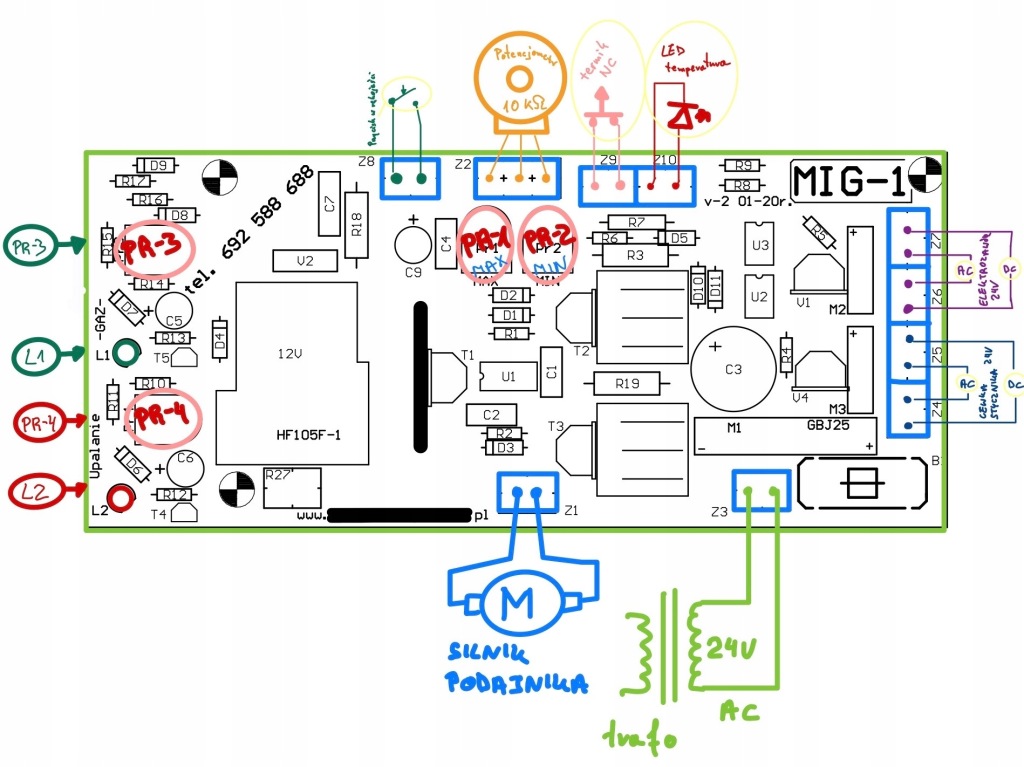

• управління газовим електромагнітним клапаном 24V. якщо у нас є електромагнітний клапан з живленням від змінного струму ( AC ) - підключаємо його до "внутрішніх" контактів розʼємів Z6 - Z7, якщо електромагнітний клапан розрахований на живлення від постійного струму ( DC ) - підключаємо його до "зовнішніх" контактів розʼєму Z6 - Z7.
• регулювання затримки витрати газу . Після завершення зварювання (відпускання кнопки в рукоятці) - газ виходить ще протягом часу, встановленого потенціометром PR-3 - для захисту газом розплавленого шва, а також для охолодження і охолодження рукоятки. Цей час можна регулювати в межах 0,1-прибл. 4 сек. Відкриття газового клапана сигналізується світінням зеленого світлодіода L1.

• регулювання "випалу дроту" - затримка вимикання зварювального трансформатора. Після завершення зварювання (відпускання кнопки в рукоятці)-харчування трансформатора підтримується ще протягом часу, встановленого потенціометром PR - 4 - Ця функція дозволяє "пропалити" провід, який висувається "імпульсом" механізму подачі. Завдяки цьому після кожної зварювання з патрона не стирчить надмірно довгий відрізок зварювального дроту. Цей час можна регулювати в межах 0,05-прибл. 0,5 сек. Включення зварювального струму сигналізується світінням червоного світлодіода l2.
• регулювання швидкості подачі дроту - регулюючий потенціометр з опором 10 кОм приєднуємо до розʼєму Z2 (ковзний по центру-крайні поля потенціометра до крайніх контактів розʼєму).
• кнопка управління на рукоятці (замикає) прикріплюється до розʼємуZ8 . Стан спокою-тупа кнопка / робота (зварювання) - компактна кнопка.
• підтримка теплового захисту і сигналізації перегріву . Термік ( NC - нормально замкнутий-при правильній температурі контакти закорочені, при перевищенні температури розмикаються) - приєднуємо до розʼємуZ9 . Якщо ми не плануємо використовувати тепловий захист - розʼєм Z9 обовʼязково повинен бути закорочений. Якщо там нічого не буде підключено - Тупі контакти-схема не буде працювати. Перегрів сигналізує світлодіод LED , що підключається до розʼємуZ10 . Підключаємо там безпосередньо світлодіод-без будь-яких додаткових резисторів. Резистор, що обмежує струм світлодіода, розміщений на платі. Перегрів (розмикання терміка на розʼємі Z9) - викликає включення системи управління (не буде реакції на кнопку рукоятки - пристрій буде "мертвим" - загориться світлодіод на розʼємі Z10. Після охолодження і короткого замикання ланцюга Z9 терміком-світлодіод Z10 гасне, пристрій починає реагувати на кнопку в рукоятці.

до розʼєму Z3необхідно підключити живлення системи, (живильника, соленоїда і котушки головного контактора) - трансформатор з напругоюблизько 24 в і потужністю, придатною для живлення двигуна живильника проводу, контактора і соленоїда. Для невеликих живильників достатньо трансформатора потужністю 50 ва. Для великих живильників потужність повинна становити 100 ва або більше.

пластина призначенатільки для роботи зживильником 24V . Звичайно, напруга трансформатора не обовʼязково має бути "точним" 24В, воно може бути в межах 20 - 30В, проте не більше і не менше. Нижча напруга не запустить систему і може призвести до пошкодження. Більш висока напруга запустить систему, і все буде працювати, однак протягом короткого часу може статися перегрів системи.

двигун живильника приєднаний до розʼєму С1 .

система повинна живитися від змінного струму . ви не повинні живити його фільтрованим постійним струмом. Таке харчування запобіжить управління газовим клапаном і контактором. Ці елементи будуть прикріплені, і не відключається. Трансформатор повинен працювати весь час після включення мигомата головним вимикачем. Відсутність живлення на Z3 завадить роботі чіпа.

в комплект входить плата міг - 1 і потенціометр регулювання швидкості подачі дроту, захисний Термік і світлодіод, що сигналізує про перегрів.
