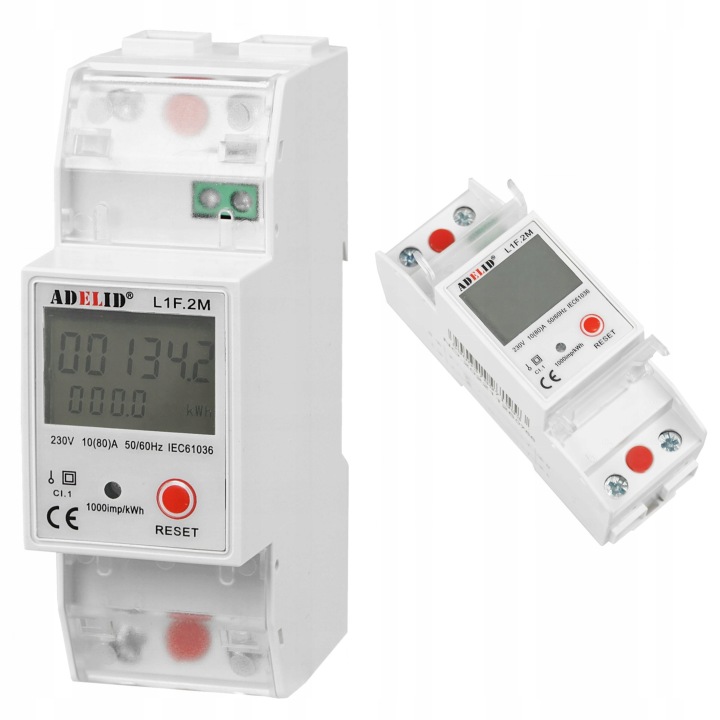

ОДНОФАЗНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ СТРУМУ 10 (80)A 1F

Індекс : L1F. 2m

найбільш важливими характеристиками продукту є:

• широкий діапазон вимірювання,
• висока точність, надійність,
• стійкість до перевантажень,
• має імпульсний діод.

споживання енергії дуже низьке.

вимірювання енергії можливе протягом тривалого періоду часу, без необхідності калібрування.

має внутрішнє підключення для вимірювання струму і напруги.

• правила роботи:  напруга і сила струму відбираються з відповідних ланцюгів і перетворюються в сигнал, який подається на інтегральну схему. лічильник має імпульсний вихід для тестування, з шириною імпульсу: 80 + 20 мс.
• для захисту вимірювача від зовнішніх атмосферних впливів необхідно встановити його в коробку.
• завдяки обладнанню лічильника додатковим імпульсним виходом, є можливість підключення лічильного пристрою.
• оснащений можливістю скидання значення активної енергії.

при зникненні напруги лічильник запамʼятовує показання.

дисплей показує два значення енергоспоживання:

• верхнє - загальне споживання, нересетабельне значення
• нижнє - тимчасове споживання, що скидається кнопкою.

стирання здійснюється натисканням і утримуванням кнопки стирання до обнулення індикації, ОК. 3С.

ТЕХНІЧНІ характеристики:

• Максимальний струм:80 A,
• базовий струм:10 A,
• напруга: 230v,
• частота: 50/60 Гц,
• споживана потужність: <2W/10VA,
• нормальний діапазон напруги:90% un~110% un,
• граничний діапазон напруги:70% un~120% un
• клас захисту: IP20,
• клас точності:1,
• частота імпульсів: 1000imp/кВт-год,
• дисплей: подвійний РК-дисплей 5+1 сумарне значення і 5+1 значення скидання,
• імпульсна Сигналізація:LED червоний,
• використання: -25°C/+55°C,
• вологість: 75%,
• вологість:
• вологість:
• максимальний перетин проводів:35 мм,
• монтаж:  DIN-рейка 35 мм,
• скидання: 3S,
• відповідає стандарту: iec61036.

сертифікат CE

розміри лічильника і схема підключення
