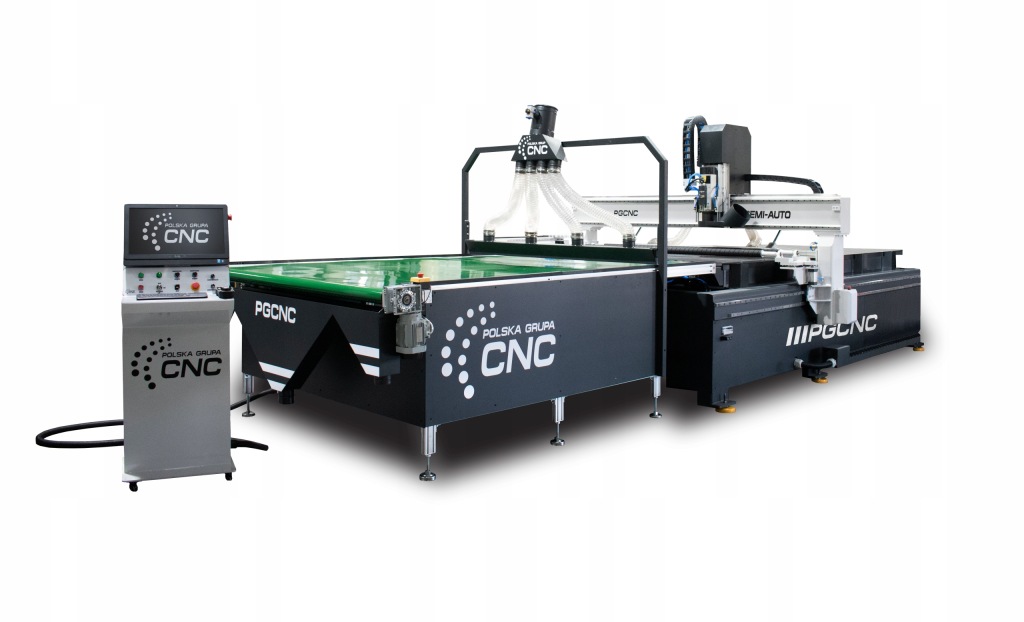

Обробний центр 2030 ATC Semi AUTO

робоче поле 2100x3100x300 мм

зазначена ціна включає ПДВ 23%.

обробний центр для нестінга присвячений підприємствам, які впроваджують автоматизацію виробництва меблів. машина використовується для розкрою, вертикального і горизонтального свердління і виробництва меблевих фасадів.

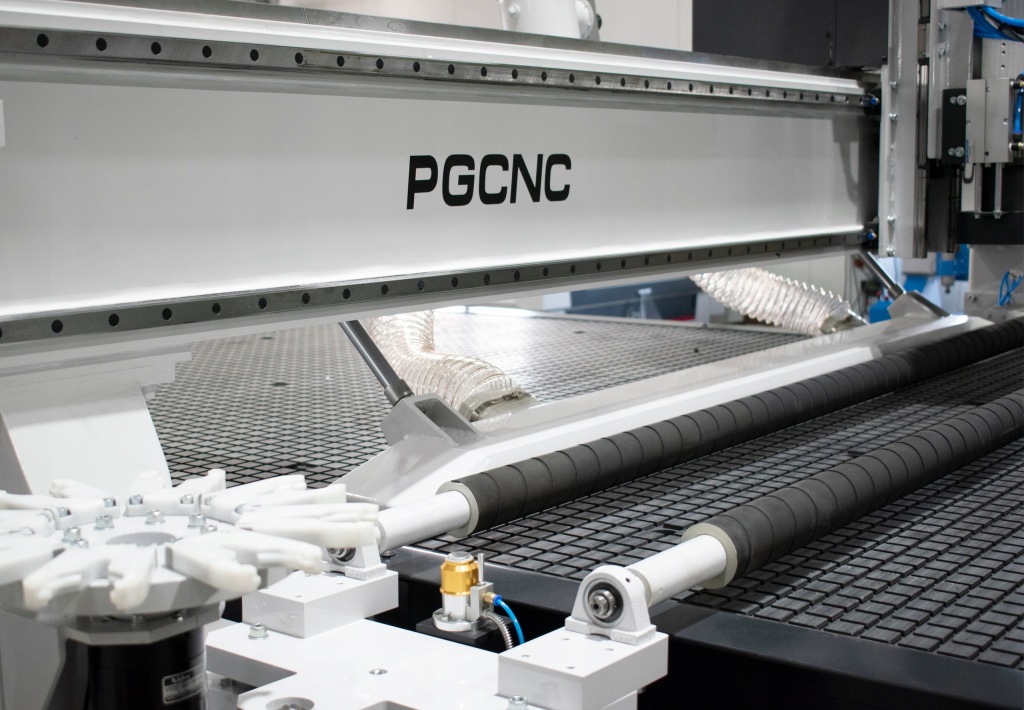

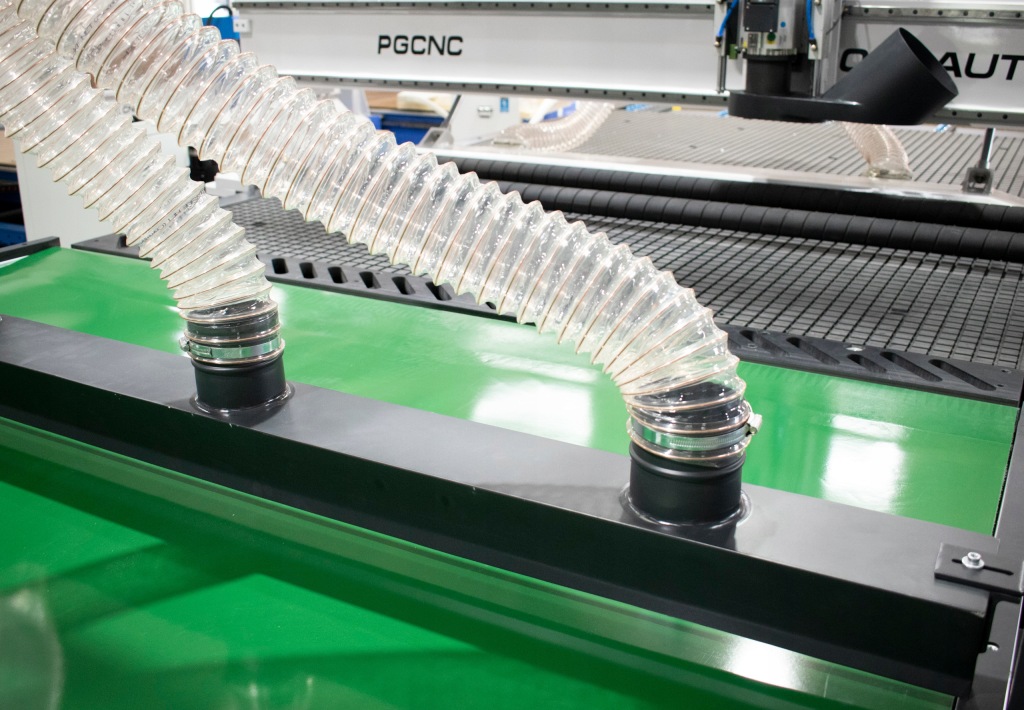

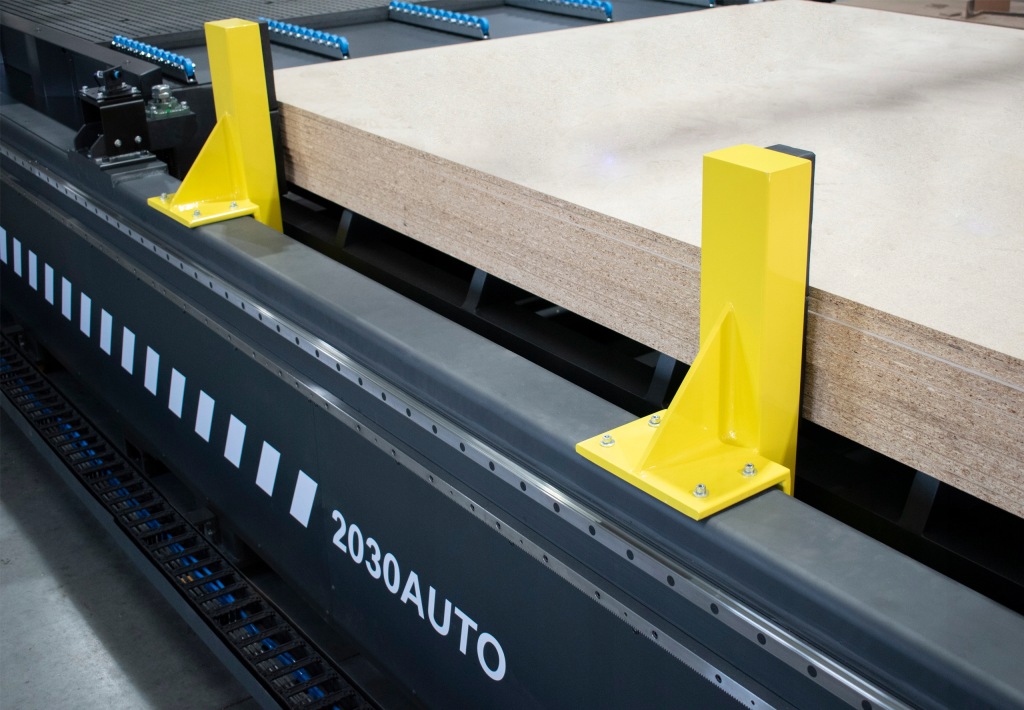

фрезерний верстат 2030 ATC SEMI AUTO оснащений вакуумним растровим столом з пневматичними секціями, що скорочує час затиску матеріалу. Позиціонуючі підстави полегшують точне розміщення матеріалу на робочому полі. Чистяча балка з пилозбірником готує поверхню робочого столу для розміщення матеріалу перед подальшою розкроюванням.

вказана ціна вказана для базової версії машини і може змінюватися в залежності від конфігурації. Включає машину, доставку, установку, гарантію та навчання.

конструкція:

рамка плоттера розроблена та виготовлена з нуля на нашому заводі. Високоякісна сталь, яка використовується для виробництва машин, ріжеться, потім зварюється і піддається точній обробці. Вся рама, ворота і важелі воріт мають додаткові ребра, які дозволяють домогтися високої жорсткості і усунути вібрації і деформації.

приводи:

для приводу наших верстатів використовуються серводвигуни змінного струму з високою роздільною здатністю і потужністю (4x 1000 Вт), що забезпечує відповідне прискорення і швидкість в окремих напрямках. Передача приводу відбувається через високопродуктивні планетарні редуктори. Це дуже динамічні і точні двигуни зі зворотним звʼязком, які гарантують відсутність відмов, постійно контролюючи робочі параметри. На осях X і Y працюють класичні і перевірені спіральні планки, які забезпечують високу довговічність і точність, а для приводу осі використовується кульковий гвинт високої проби. Всі осі рухаються по лінійним напрямних.

шпиндель:

для приводу ріжучого інструменту використовується міцний високопродуктивний безщітковий шпиндель з рідинним або повітряним охолодженням. Розташування шпинделя - це високоякісні підшипники, дуже тихі і гарантують більш ніж середню довговічність. Швидкість обертання шпинделя становить від 6 до 24 тис.обр./хв живлення забезпечується інвертором із захистом від перевантаження, який володіє більшою потужністю, ніж шпиндель, що захищає від падінь обертів при роботі під великим навантаженням. Машина може бути обладнана, в залежності від потреб, електротранспортом різної потужності відомих компаній, тобто HSD або Hiteco.

лінійний 6-позиційний магазин інструментів: (Додаткове обладнання)

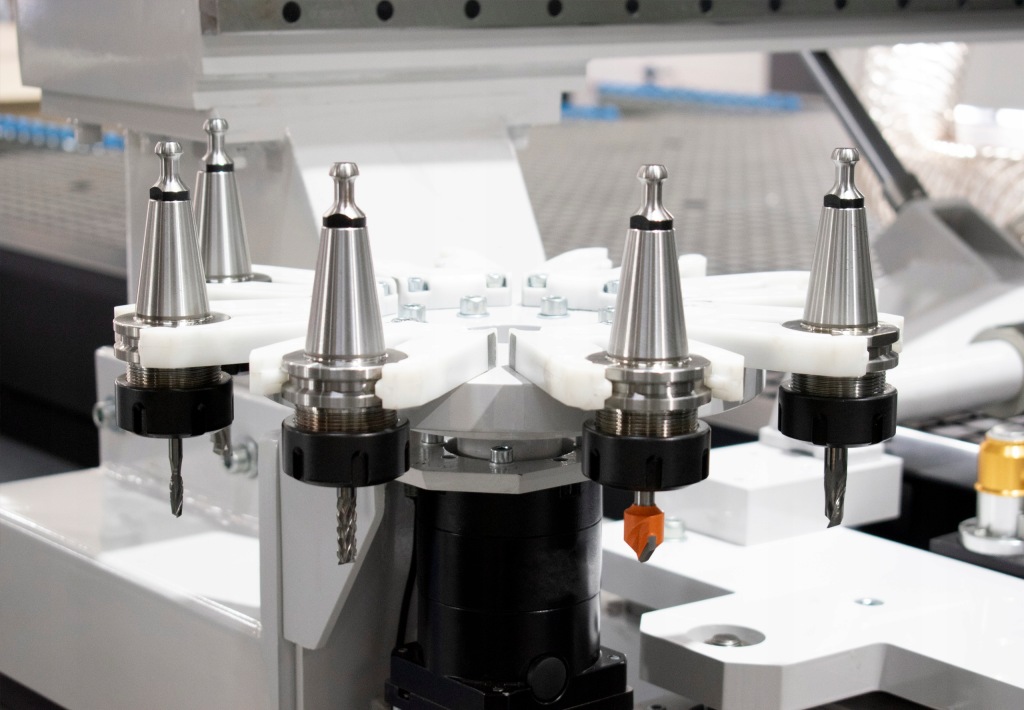

лінійний магазин забезпечує автоматичний процес обробки. Знаходить своє застосування при многоинструментальной обробці. Крім того, він дозволяє швидше і ефективніше працювати і сприяє усуненню помилок оператора. Стандартно в наших машинах це склад на 6 позицій. Можна розширити його до 16 місць. Крім того, наші плоттери можуть бути оснащені револьверним магазином, а тримачі інструментів входять в стандартну комплектацію: ISO30 або HSK 63f. вибираючи інструментальний магазин за ціною, Ви отримуєте шпиндель ATC потужністю 5,5 кВт Hiteco, 6 конусів ISO30, датчик вимірювання довжини інструменту, зазор осі до 300 мм, а витяжна ніжка переміщається вгору-вниз пневматично.

програмне забезпечення:

машина оснащена програмним забезпеченням CAD / CAM 2.5 D ucancam в останній версії польською мовою. Розширені модулі дозволяють створювати дизайн з нуля, тобто від креслення до готового G-cod, інтерпретованого машиною. Програмне забезпечення дозволяє легко та інтуїтивно створювати та редагувати проекти. У розпорядженні користувача різні функціональні можливості і можливість імпорту готових проектів у векторних форматах: .Д. plt,. ai,. eps та растрові зображення:.БМП,.jpg, .Тіфф,.png. Модуль CAM забезпечує швидку і точну розробку доріжок інструментів. Додатково у нас є програмне забезпечення 3D Fusion 360, що містить ряд інструментів для повної роботи над продуктом в одному середовищі. Його функціональність складається з m.in.: тверде моделювання, модуль Nesting-укладання шаблонів різання для мінімізації втрат матеріалів. Наші фрезерні плоттери сумісні з спеціалізованим програмним забезпеченням для конкретних галузей, таких як COBUS, WoodLAB, ZW3D, Vectric VCARE PRO  і багато інших.

управління:

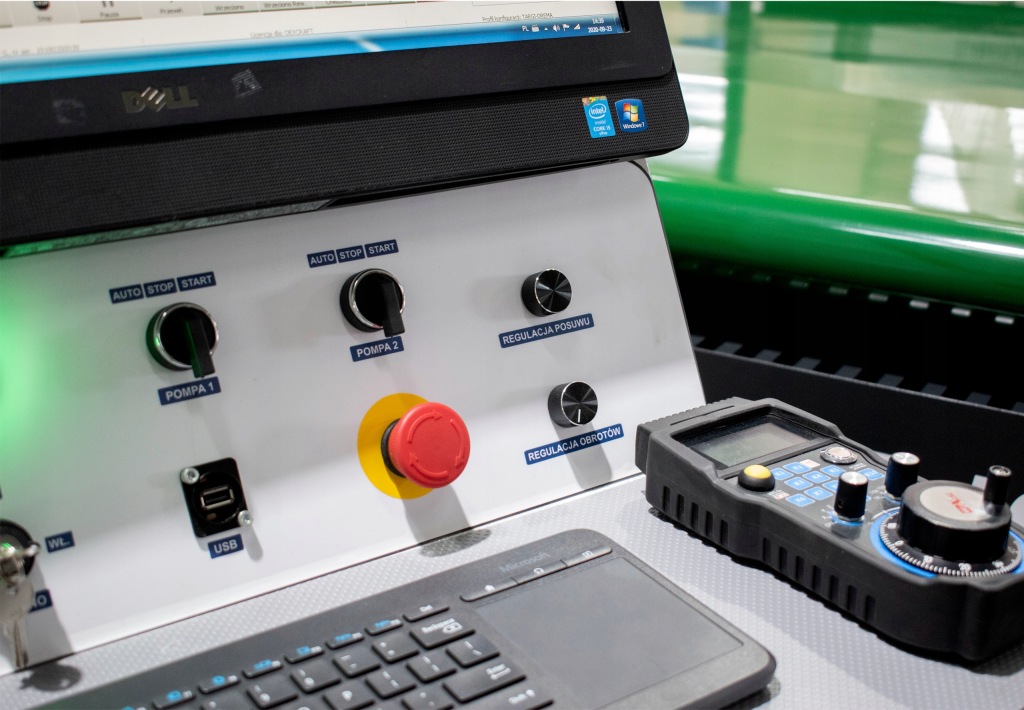

управління машиною здійснюється за допомогою контролера, який має власний процесор і оперативну памʼять, що забезпечує стабільну і надійну роботу. Контролер машини має функції активного векторного аналізу, що робить роботу машини плавною. Контролер має функції повернення для подальшої роботи після втрати живлення. Памʼять, вбудована в контролер, дозволяє машині працювати без необхідності кожного разу завантажувати програму. Ручний маніпулятор дозволяє точно керувати машиною і дозволяє оператору швидко виконувати різні дії.

крім того, фрезерний плоттер може бути оснащений управлінням SIMCNC в поєднанні з ПК і програмним забезпеченням управління, встановленим на ньому, є ідеальною системою для управління нашими верстатами з ЧПУ. Це управління забезпечує високу динаміку і точність руху. Це означає, що машина одночасно може бути швидкою, точною і процес обробки плавний. Верстат може бути додатково оснащений контролером TPA, який дозволяє малювати, проектувати, nesting і управляти виробництвом з позиції одного програмного забезпечення.

вакуумний стіл:  (Додаткове обладнання):

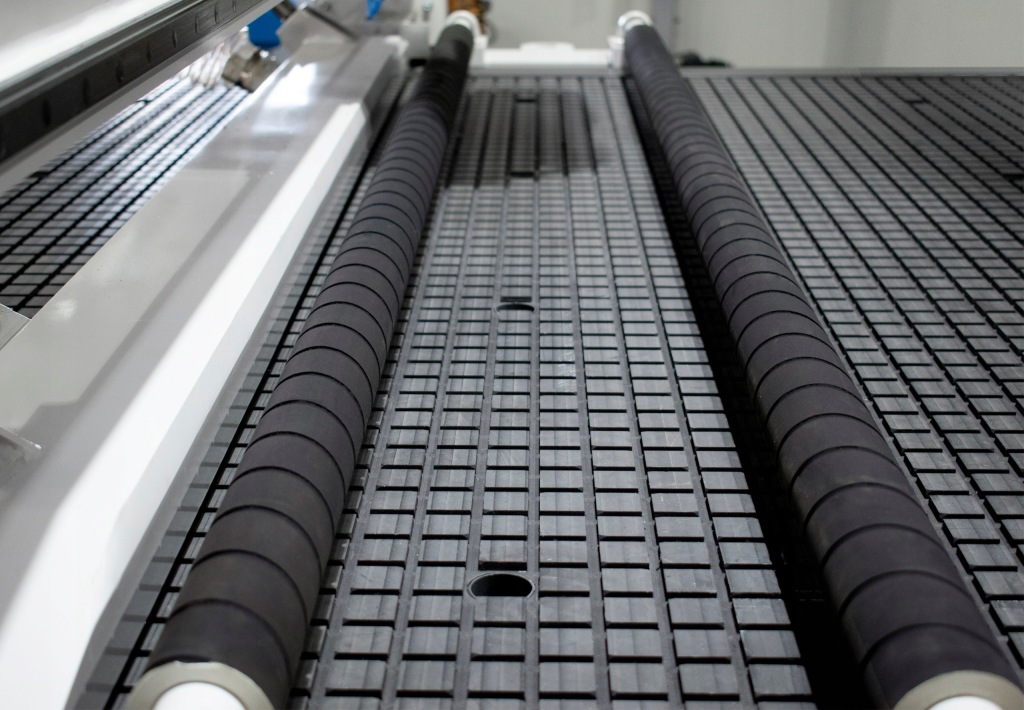

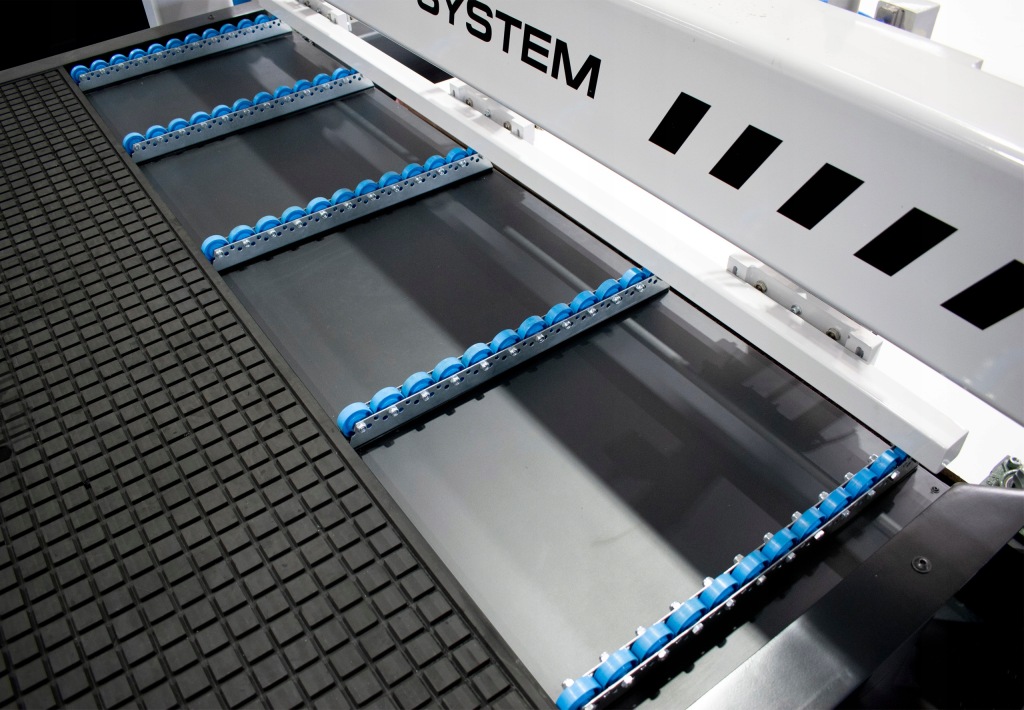

стіл виконаний за растровою технологією, завдяки використовуваним розділам ми можемо виділити будь-яку частину столу за допомогою ущільнення. Це дозволяє нам адаптувати робочу область до певної деталі. Разом з вакуумним насосом це гарантує рівномірне всмоктування матеріалу до столу. В якості опції ви можете дооснащити стіл набором позиціонують штифтів - ці пневматично висувні упори дозволяють швидко і повторювано розміщувати матеріал на столі щодо осей X і Y в одній точці. Наш плоттер може бути дооснащений гібридним столом-це алюмінієві планки, розміщені на вакуумному столі, які розширюють функціональність і дозволяють механічно фіксувати матеріал.

вакуумний НАСОС:  (Додаткове обладнання)

насос Busch MV 0312 B - це насос для сухої роботи. вони виробляють вакуум і стиснене повітря за безконтактною технологією ефективним і економічним способом. Це можливо завдяки принципу внутрішнього стиснення в конструкції обертових іклів. Газ попередньо стискається в камері стиснення, а потім зливається. Кулачкові насоси Busch Mv 0312b забезпечують значну економію енергії і високу ефективність.

технічні параметри:

Busch Mink Mv 0312 b

продуктивність: 290 м3/год

кінцевий тиск: 150 гПа (мбар)

потужність двигуна: 5,5 кВт

вага: 300 кг

оптичні ворота:

оптичні ворота - використовуються для підвищення безпеки операторів і запобігання нещасних випадків, які можуть призвести до втрати здоровʼя або життя. Цей пристрій визначає небезпечну зону, в якій оператор не повинен знаходитися під час роботи машини. Ворота в момент виявлення руху автоматично видають сигнал контролеру, який відключає роботу машини.

витяжна ніжка:

витяжна ніжка розташована біля шпинделя, і її завдання-зменшити пил і видалити стружку, що утворюється при обробці.

екстрактор стружки: (Додаткове обладнання)

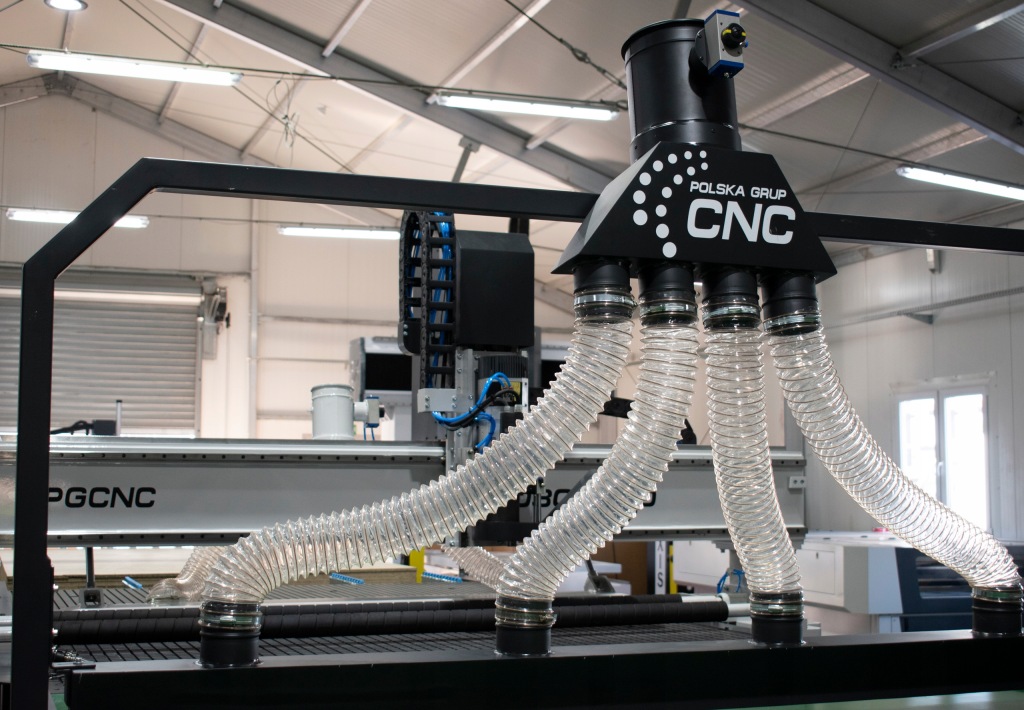

екстрактор стружки з двома мішками-це професійне рішення для видалення пилу. Відведення ACWord FT400-з продуктивністю 4600 м3 / год забезпечує чистоту станції після обробки. При виборі нашого відведення стружки управління здійснюється з Рівня шафи управління, який містить реле, відповідний захист від перевантаження і гнучке зʼєднання (витяжна труба).

ціна включає в себе: машина, доставка, установка, гарантія і навчання.

подивіться, як працюють наші верстати з ЧПУ!

https://www.youtube.com/watch?v=oW0miFGEZxk

термін реалізації застосовується тільки до машини у версії, представленої на аукціоні.
