Hollywood HLC-40-конвертер High / Low Premium 4X REMOTE RCA CHINCH

високоякісний перетворювач сигналу Динаміка на рівень RCA. 4x50w / вихід. 4xrca, Remote Auto On / Off, невеликі розміри, преміум-клас

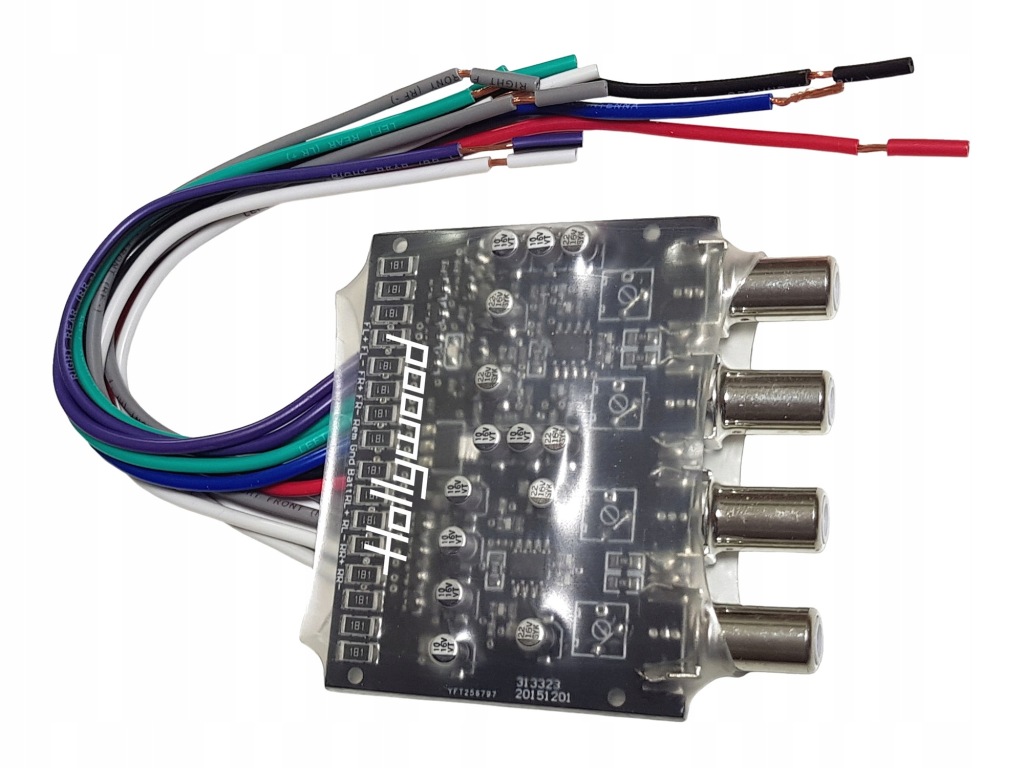

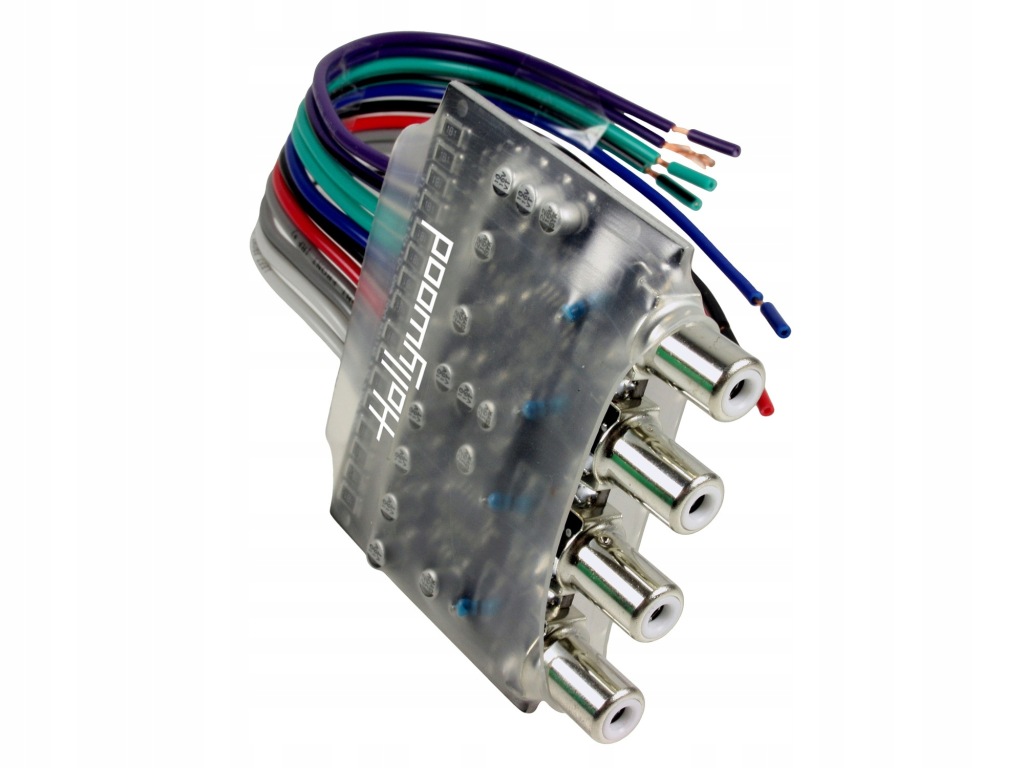

Hollywood Energetic HLC-40

високоякісний 4-канальний перетворювач високого / низького рівня преміум-класу для зниження рівня аудіосигналу від виходів динаміків головного пристрою до рівня входів сигналів RCA, використовуваних в більшості універсальних автомобільних підсилювачів. Дозволяє підключити 4-канальний підсилювач потужності до головного пристрою, який не має лінійних виходів аудіосигналу RCA (CINCH). Перетворювач був оснащений 4 незалежними каналами, фільтром, що знижує перешкоди від установки автомобіля, і системою "Auto Turn ON / OFF REMOTE" для автоматичного включення і виключення підсилювача. Завдяки використанню високоякісних електронних компонентів SMD і передових процесів обробки аудіосигналів конвертер забезпечує дуже гарне звучання музики з набагато кращою якістю, ніж багато інших аналогічні пристрої за нижчою ціною.

• високоякісний 4-канальний перетворювач аудіосигналу High / Low для установки (без корпусу)
• дуже хороша якість звуку
• технологія SMD
• чіп "Auto Turn ON / OFF REMOTE" - генерує напругу на виході REMOTE (+12V, макс. 100 мА) для включення і виключення зовнішнього підсилювача потужності
• призначений для головних пристроїв з вихідною потужністю до 4x50 Вт RMS
• 4 вхідних каналу з рівнем сигналу гучномовця (high level)
• 4 вихідних каналу з рівнем сигналу RCA (low level)
• фільтр для зменшення перешкод від системи запалювання автомобіля
• невеликі розміри для

опис підключення :

• розʼєми 4 x RCA
• виходи аудіосигналу рівня RCA (Low) для лівого і правого каналів (спереду і ззаду) підключаються до входів RCA в підсилювачі потужності

• секція харчування і віддалений вихід для управління підсилювачем - опис на платі
• Gnd  –  чорний провід – заземлення живлення (-12V)    - підключення до заземлення живлення радіо, підсилювача або до кузова автомобіля
• Batt  –  червоний провід – харчування (+12V) - підключення до проводу +12V/acc (вкл./ викл.), наприклад, до розʼєму  установки для головного пристрою
• REM  – синій провід – вихід remote (вкл. / викл.) нап. шия. +12V / максимальний струм 100mA) для включення/вимикання підсилювача - підключення до віддаленого входу в підсилювачі

• розділ входів аудіосигналу динаміка рівня (High) - опис на проводах (не на платі)
• білий провід (LF+) – підключення до виходу динаміка від радіо для переднього лівого каналу з позитивною полярністю (+)
• білий і чорний дріт (LF -) - підключення до виходу динаміка від радіо для переднього лівого каналу з негативною полярністю ( – )
• сірий провід (RF+)- підключення до виходу динаміка від радіо для переднього правого каналу з позитивною полярністю (+)
• сіро – чорний дріт (RF -) - підключення до виходу динаміка від радіо для переднього правого каналу з негативною полярністю ( – )
• зелений провід (LR+)-підключення до виходу(+)
• зелений/чорний дріт (LR–)-підключення до виходу динаміка від радіо для заднього лівого каналу негативної полярності ( -)
• фіолетовий провід (RR+) – підключення до виходу динаміка від радіо для заднього правого каналу позитивної полярності (+)
• фіолетовий провід (RR -) – підключення до виходу динаміка від радіо для заднього правого каналу  позитивної полярності ( + )
• фіолетовий провід (RR -) - підключення до для виходу динаміка радіоприймача для заднього правого каналу з негативною полярністю ( – )

перетворювач може бути встановлений поруч з головним пристроєм, гучномовцями або безпосередньо поряд з підсилювачем, якщо в цих місцях відсутні пристрою або установки, які є джерелом сильних електричних перешкод.
