Фрезерний верстат по дереву / пластині, фрезерний верстат з ЧПУ 2100X4100, торговий автомат

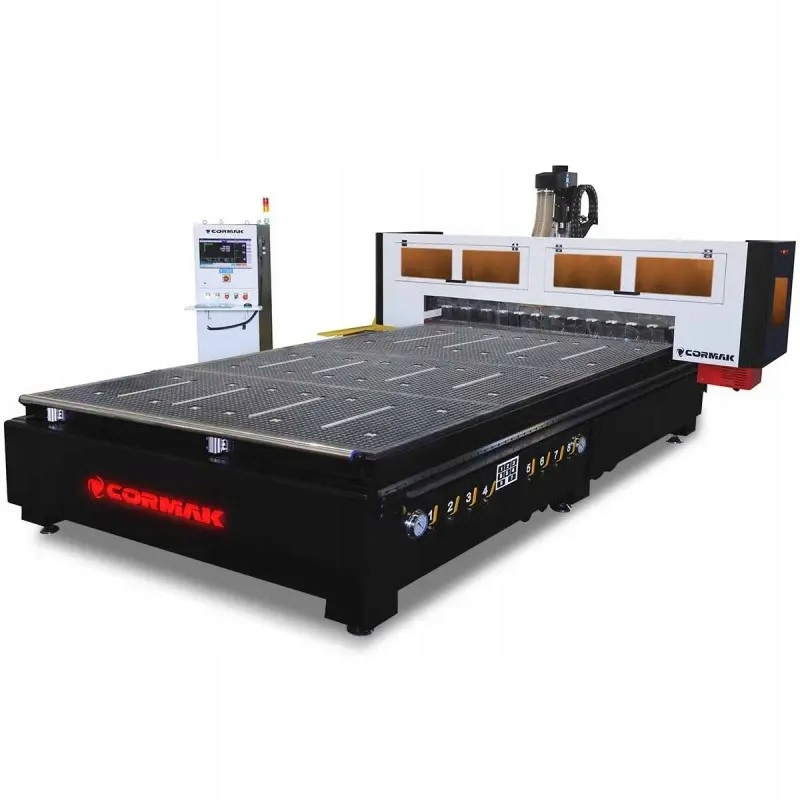

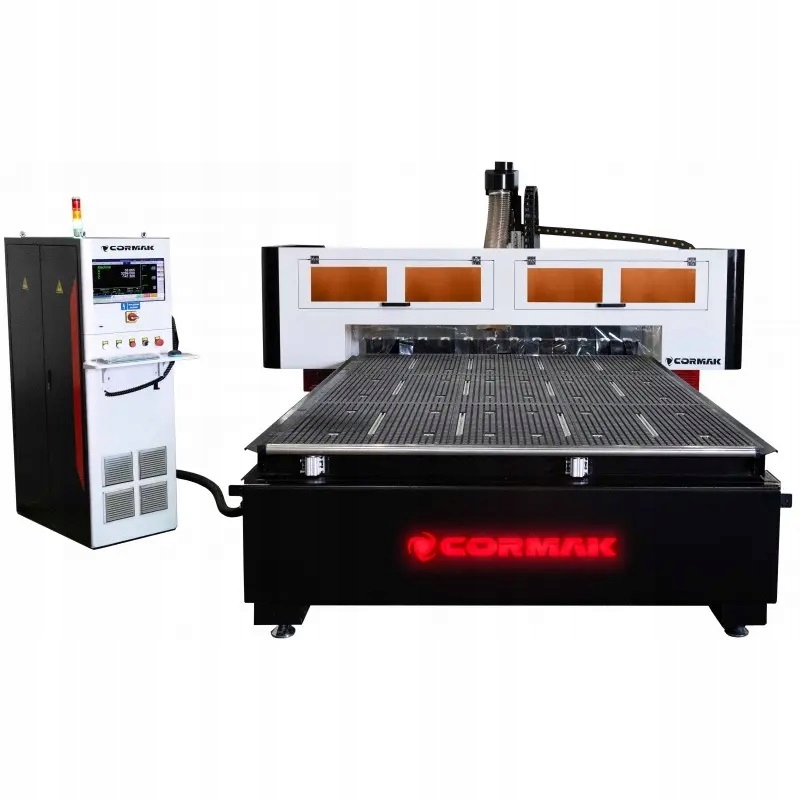

фрезерний верстат з ЧПУ C2141 IND (робоче поле 2100 x 4100 мм) динамічний і точний фрезерний плоттер на основі компонентів світових виробників, оснащений, зокрема, шпинделем італійського виробництва HSD. Підходить для найважчих завдань, який відмінно підходить для виробництва в промислових масштабах.

постійний контроль якості і використовувані компоненти в конструкції машини гарантують високу якість обробки матеріалів типу: дерева, деревних плит, МДФ, OSB, ПВХ, HPL, фанери, плексигласу, дібонду, вуглецю, алукобонду.

вибираючи нашу пропозицію, Ви отримуєте машину, що відповідає вашим очікуванням в розумному бюджеті, і підтримку на кожному етапі інвестицій.

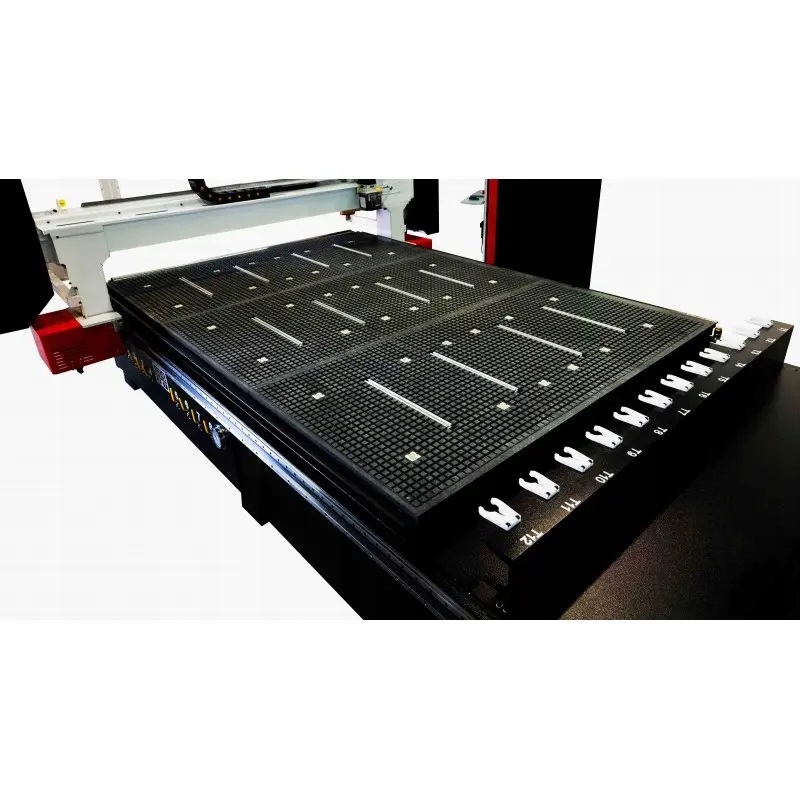

робочий стіл

• секційний стіл з шістьма незалежними вакуумними секціями, виготовлений з жорстких і міцних пластин HPL, керований безпосередньо з шафи управління,
• кожна секція має отвори, в які через систему труб подається негативний тиск від вакуумного насоса,
• головні отвори у вакуумному столі мають заглушки, за допомогою яких можна кріпити різні формати матеріалів,
• поверхня робочого столу покрита мережею дозволяє рівномірно розподіляти вакуум по всій його площі,
• має канавки, що дозволяють також вручну фіксувати матеріал,
• стіл оснащений бамперами по двох осях!пневматичні позиціонери, які дозволяють розміщувати матеріал завжди в одному і тому ж місці,
• лінія плотерів IND оснащена посиленим промисловим масивним робочим столом.
• пневматичні позиціонери, які дозволяють розміщувати матеріал завжди в одному місці

шпиндель

• безщітковий шпиндель від відомого виробника високого класу з потужністю 9 кВт , живлення від інвертора, з захистом від перевантаження .
• фрезерні верстати з електроприводом оснащені інноваційною системою повітряного охолодження.
• пристосовані для автоматичної заміни інструменту, що скорочує час обробки за рахунок відсутності простою, повʼязаного з ручною зміною фрези.
• автоматизація дозволяє використовувати всі інструменти в процесі виробництва без необхідності калібрування і зупинки виробничого циклу

привід

• енергозберігаючі високопродуктивні сервоприводи змінного струму Yaskawa, керовані цифровим контролером, забезпечують чудову якість обробки при збереженні високих робочих швидкостей в окремих напрямках,
• безщіткові серводвигуни змінного струму, що приводять в рух осі X, Y передають привід через високопродуктивні планетарні редуктори
• вісь, де точність позиціонування має вирішальне значення, приводиться в рух посиленим кульковим гвинтом.
• переміщення воріт по осях X і y здійснюється через напрямні планки HIWIN і зубчасті колеса зі скошеними зубами, які гарантують багаторічну безперебійну роботу, виготовлені з високоякісної загартованої і загартованої сталі
• професійні трапецієподібні рейки марки HIWIN, що застосовуються на всіх осях, проходять перевірку відповідності, а процедури випробувань проводяться на кожному етапі складання.

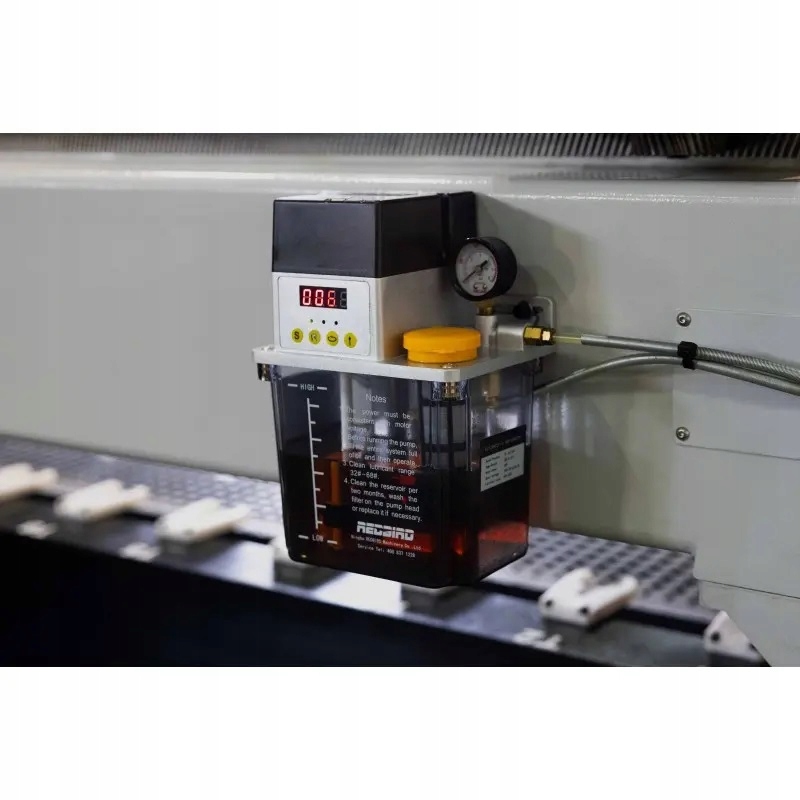

• Центральна необслуговувана система змащення найважливіших рухомих компонентів: візків і кулькового гвинта. Це дозволяє заощадити час і захистити найбільш важливі рухомі компоненти.

конструкція

• конструкція розсувних воріт виконана з литого чавуну, що досягає неймовірної жорсткості, дуже добре поглинає вібрації, що виникають під час обробки.
• жорстка конструкція столу з ребристої сталі виключає вібрацію в процесі виробництва.

магазин інструментів і датчик вимірювання інструменту

• машина оснащена 12-позиційним лінійним магазином інструментів, набором конусів ISO30 і втулками ER32
• в комплекті власники інструментів: ISO30 і втулки для кріплення інструментів з розмірами:

  1/2" - 6 шт.; 1/8" - 2 шт.; 3-4 мм-2 шт.; 5-6 мм-4 шт.; 7-8 мм-2 шт.; 9-10мм-2 шт.

• кожен фрезерний верстат з ЧПУ оснащений високоточним датчиком висоти інструменту осі, який усуває час для коригування вимірювань після кожної заміни інструменту.

програмне забезпечення, промисловий контроль:

• управління машиною здійснюється за допомогою промислового контролера SYNTEC, як у великих обробних центрах. Для контролера в комплекті: маніпулятор і РК-дисплей.
• опціонально новітнє програмне забезпечення ucancam V12 польською мовою  (програмне забезпечення забезпечує можливість імпорту файлів з Corela, AutoCAD і т.д. (наприклад, імпорт/експорт файлів, редактор і введення тексту і багато інших функцій)
• програмне забезпечення дозволяє швидко і легко створювати елементи, які потім програма перетворює в так званий G-код. Також можливий імпорт готових файлів з інших програм.

вакуумний насос і витяжна ніжка

• нове покоління витяжних Кожухів дозволяє швидше і ефективніше працювати з витяжним пристроєм
• використання вакуумного насоса значно збільшує зусилля затиску заготовок на столі машини, завдяки чому матеріал не переміщається

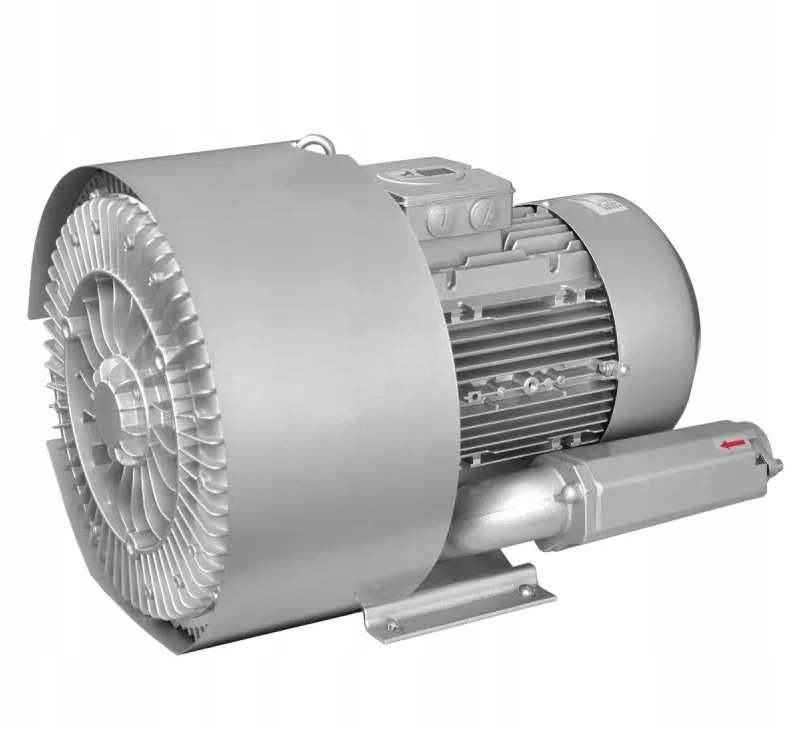

• додатковий вакуумний насос - 7,5 кВт (Макс. -440 мбар)
• 6 незалежних вакуумних секцій

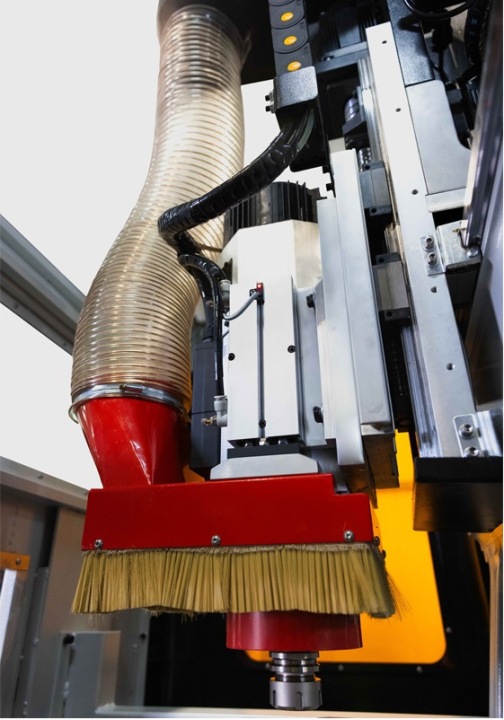

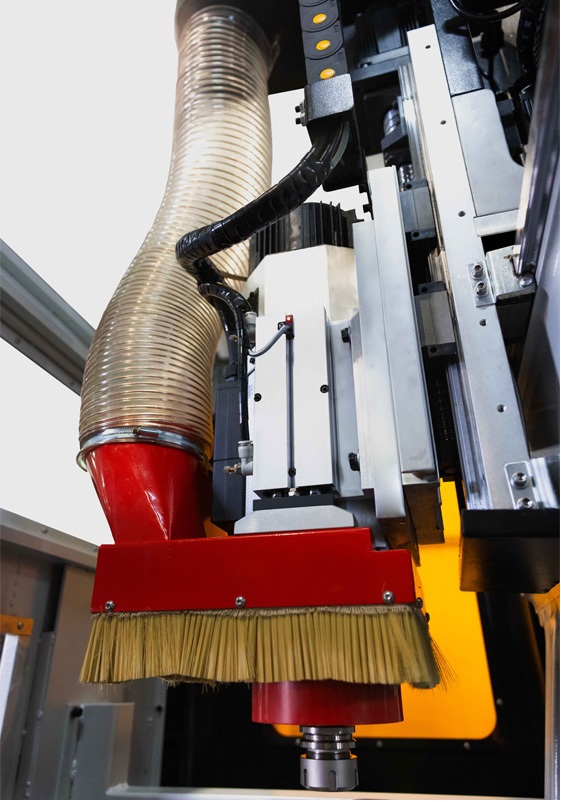

• витяжна ніжка, що переміщується пенуматически, розташована у шпинделя, дозволяє підключати кожен витяжної стружки, зберігаючи при цьому чистоту обробки, безпеку і при цьому зберігаючи точність роботи

технічні параметри

• робоче поле: 2100x4100 мм
• вісь з:300 мм
• конструкція: рука - литий чавун / стіл - зварна сталь
• приводи: серводвигуни гібрид (ac Leadshine) 1500 Вт
• стіл:гібридний
• потужність шпинделя:9 кВт
• передача:Shimpo
• обороти шпинделя:від 6000 до 24000 об/хв
• потужність: 400 в, 8 бар
• точність повторного позиціонування:0,01 мм
• лінійний підшипник: трапецієподібні рейки, візки HIWIN
• матеріал кріплення: вакуум, гібридний
• насос: вакуум 7,5 кВт, 8 незалежних вакуумних секцій(опція)
• програмне забезпечення: ucancam v12 польською мовою (опція)

машина оснащена функцією запамʼятовування останнього шляху G-коду. У разі збою або переривання живлення він починає роботу з останньої точки без втрати часу і матеріалу.
