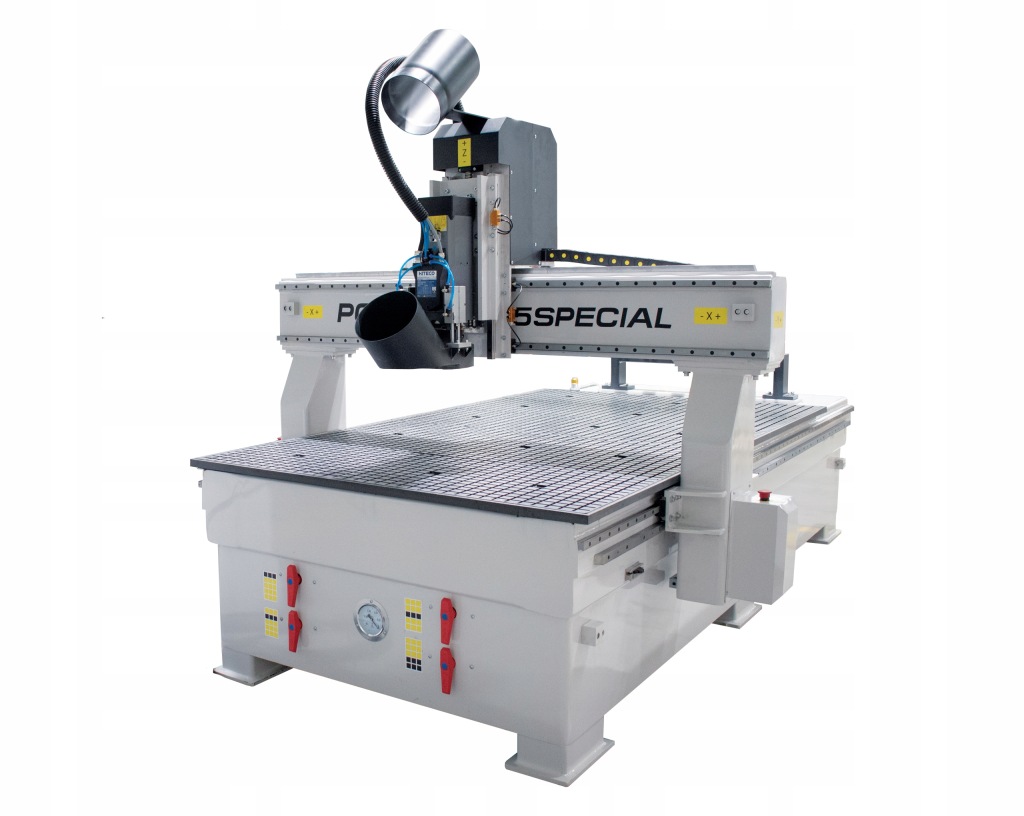

конструкція:
рама плоттера повністю виготовлена з високоякісної сталі, в процесі виробництва елементи рами піддаються спеціальній термообробці, в свою чергу, важелі воріт виготовлені з ковкого чавуну, який ідеально підходить для цієї мети, так як дуже добре поглинає вібрації, що виникають під час обробки.
робоча поверхня:
Корисна площа нашого верстата становить 1300 x 2500 [мм] , а весь робочий стіл, виконаний за технологією Т-подібної канавки, займає ~ 1400 x 2600[мм].
діапазон осей з і зазор воріт:
стандартний діапазон осей з 200 мм (можливість збільшення).
приводи:
для приводу наших верстатів використовуються серводвигуни з високою роздільною здатністю і високою потужністю, що забезпечує відповідне прискорення і швидкість в окремих напрямках. На осях X і Y працюють класичні і перевірені спіральні планки, які забезпечують високу довговічність і точність, а для приводу осі використовується кульковий гвинт високої проби. Всі осі рухаються на напрямних рейок.
шпиндель:
для приводу ріжучого інструменту використовується потужний, з рідинним охолодженням і довговічний високопродуктивний безщітковий шпиндель. Розташування шпинделя-це високоякісні герметичні підшипники, дуже тихі і гарантують більш ніж середню довговічність. Швидкість обертання шпинделя становить від 6 до 24 тис.обр./ хв. Для живлення використовується інвертор, який володіє більшою потужністю, ніж шпиндель, що захищає від падінь обертів при роботі під великим навантаженням.
програмне забезпечення:
машина забезпечена відповідним програмним забезпеченням CAD / CAM в останній версії. програмне забезпечення дозволяє швидко і легко створювати елементи, які потім програма перетворює в так званий G-код. Також можливий імпорт готових файлів з інших програм.

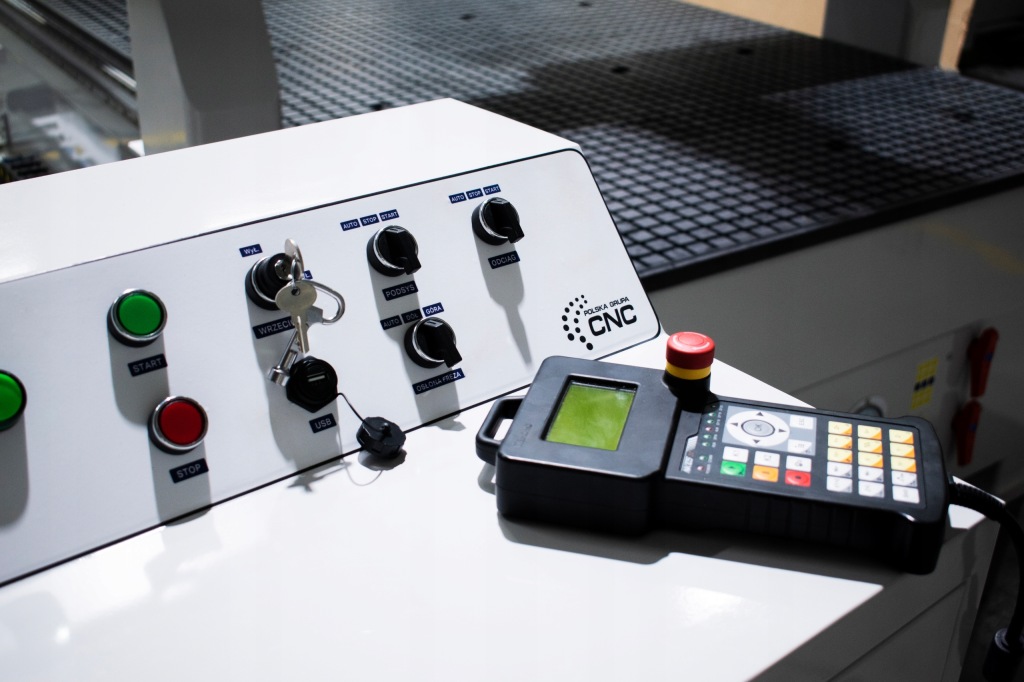

управління:
управління машиною здійснюється за допомогою контролера, який має власний процесор і оперативну памʼять, що забезпечує стабільну і надійну роботу. Контролер машини має функції активного векторного аналізу, завдяки чому робота пристрою плавна, а недоліки при обробці невеликі. Контролер має функції повернення для подальшої роботи після втрати живлення, тому немає необхідності ініціалізувати програму заново. Памʼять, вбудована в контролер, дозволяє машині працювати без необхідності кожного разу завантажувати програму.
