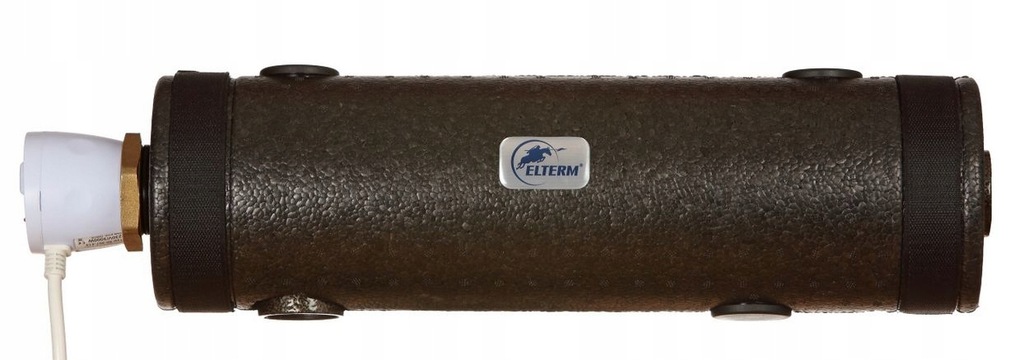

Elterm обігрівач системи C. O. стрілок 3KW / 230v ke100

kat№: 212303

wew№: ke100

водонагрівач C. O. Стрілець-це пристрій для нагріву води C. O. з метою:

1. не допускати охолодження будівлі (наприклад, вночі в приміщеннях, опалювальних каміном з водяною сорочкою або іншим твердопаливним котлом),

2. захист від замерзання води в будівлі, яка в даний момент не використовується,

3. використання" безкоштовних " кіловат-годин, які ми маємо в нашому розпорядженні, наприклад, маючи фотоелектричну мікроелектростанцію,

4. нагрівається в умовах екстремально низьких температур.

може також використовуватися в якості альтернативного пристрою в разі відмови основного джерела тепла.

стрілецький обігрівач призначений тільки для систем CO.

не може використовуватися в системах ГВП.

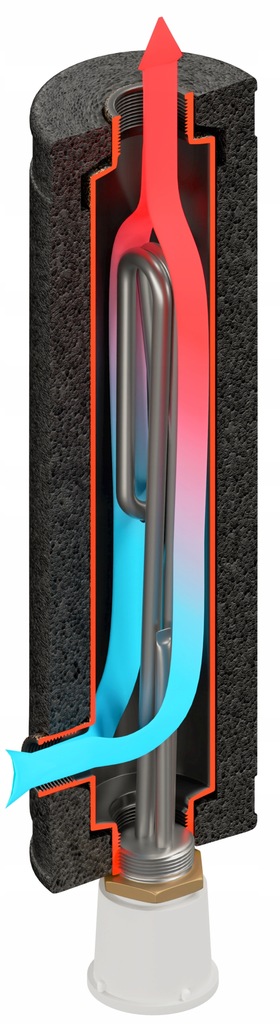

принцип роботи

водонагрівач C. o. Стрілець не може бути єдиним джерелом тепла в системі водопостачання c.o.

на керуючої коробці є ручка для регулювання температури, що випливає з нагрівача в діапазоні до 60°C.

пристрій оснащений аварійним вимикачем скидання, встановленим на заводі на 97°C. У разі перевищення цієї температури аварійний вимикач відключить пристрій від живлення.

У цьому випадку необхідно визначити причину перегріву, зняти її і знову включити аварійний захист (натиснувши на мембрану у вузькому отворі в коробці управління - тоді ми почуємо характерний звук перевантаження мембрани).

установка C. O., в якій працює Стрілець, може бути заповнена водою або іншою рідиною, призначеною для цих установок на основі гліколю, наприклад Ерголід в концентрації Макс.50%.

ТЕХНІЧНІ характеристики:

потужність/Потужність                3 кВт/230

шнур живлення                nbsp;   &3 x 2,5 мм2

електричний захист 1 x 16A

діапазон температур. роботи нагрівача      0-60 C

ступінь захисту                  IP44

потужність/повернення 2x  DN 40 GW 6/4 дюйма

ПАРЕМЕТРИ :

Потужність 3 кВт з 1-фазним живленням 230 В, оснащеним проводом, що закінчується стандартної вилкою, адаптованої до розетки із захисним штифтом.

монтаж

обігрівач для установки c.o. повинен бути встановлений послідовно в потоці до основного джерела тепла (котла, теплового насоса, каміна) на що подає або поворотної трубі. Він може працювати як у вертикальному, так і в горизонтальному положенні. Для горизонтального положення необхідно подбати про правильну вентиляцію обігрівача. Гідравлічний монтаж повинен бути довірений особі з відповідною кваліфікацією

характеристики нагрівальної системи : нагрівач EJK (використовується для нагріву води у відкритих і закритих металевих резервуарах гарячої води, емальованих і виготовлених з нержавіючої сталі.

переваги

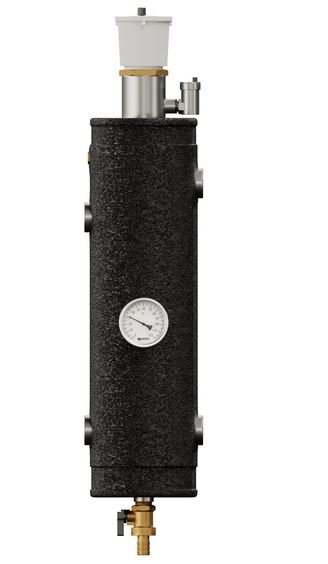

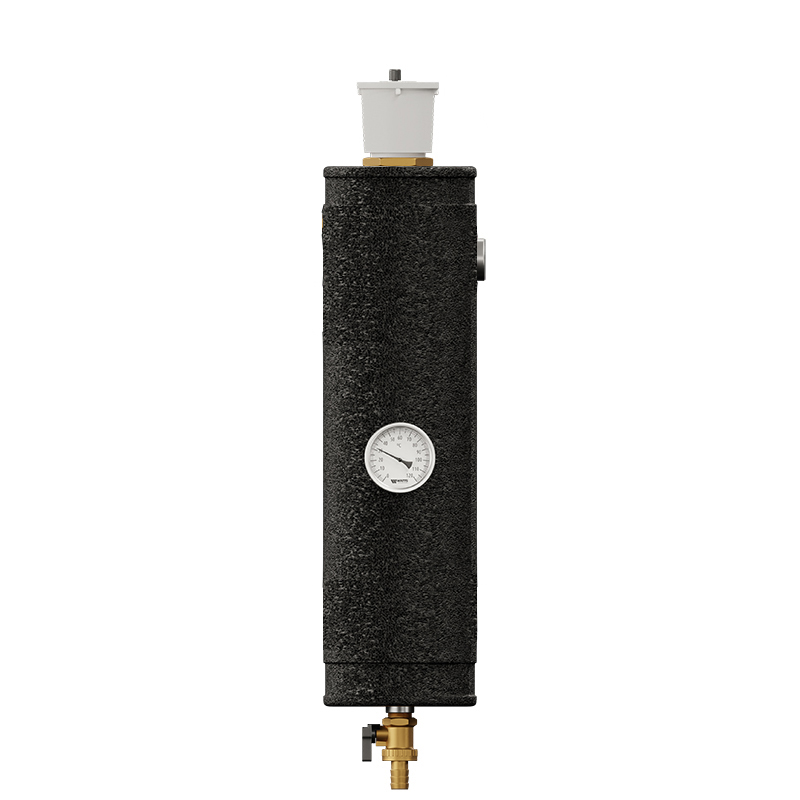

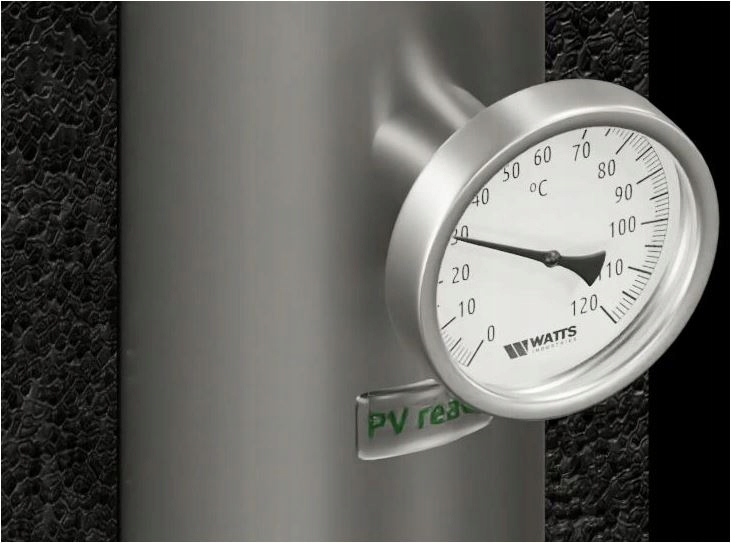

1. біметалічний термометр
2. дуже низька вартість інвестицій
3. Робота по вертикалі і горизонталі
4. багата серія (2-6 кВт)
5. для відкритої та закритої системи

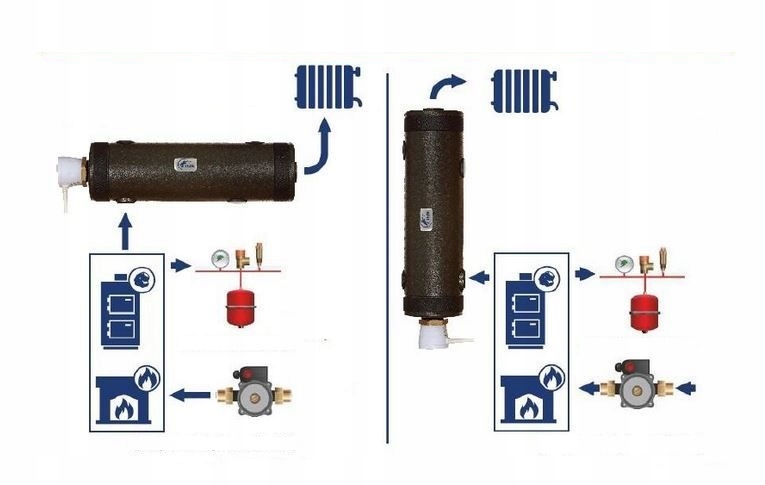

варіанти підключення:

1. котел з верхнім живленням
2. котел з бічним живленням

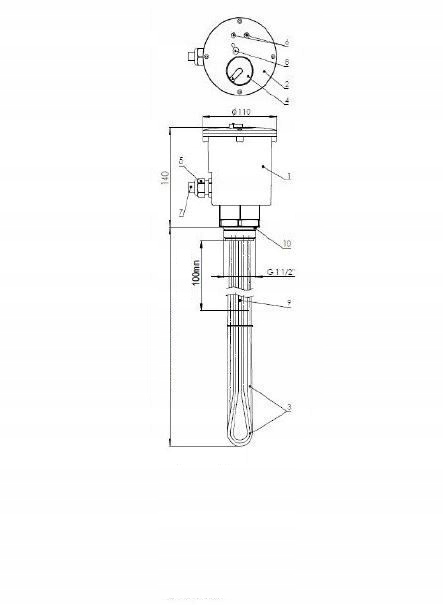

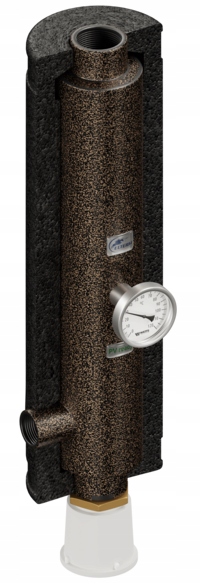

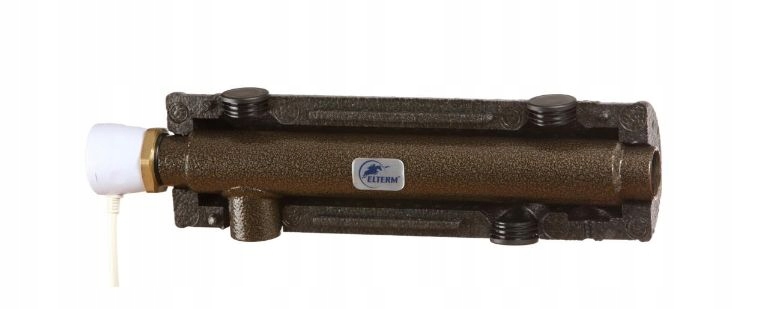

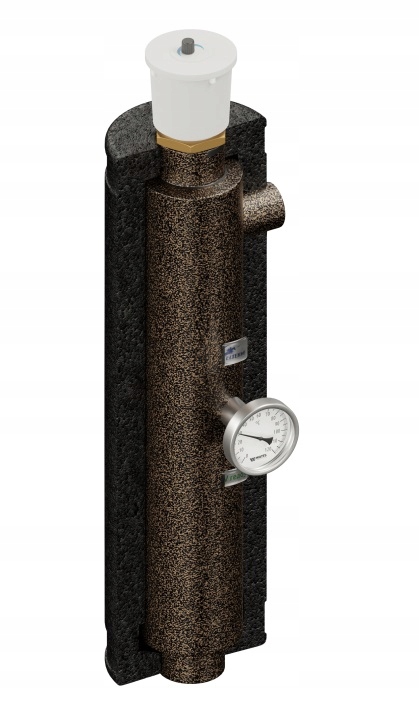

опис конструкції нагрівача:
