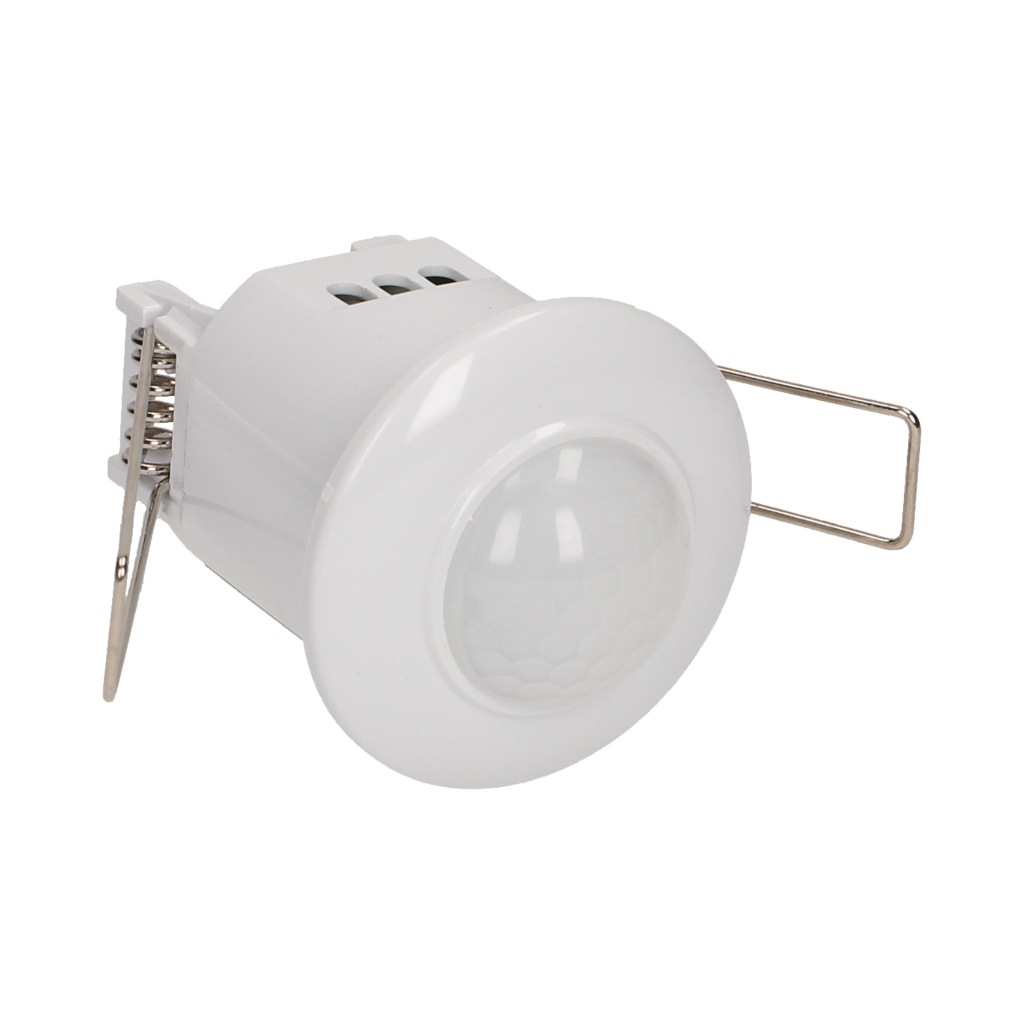

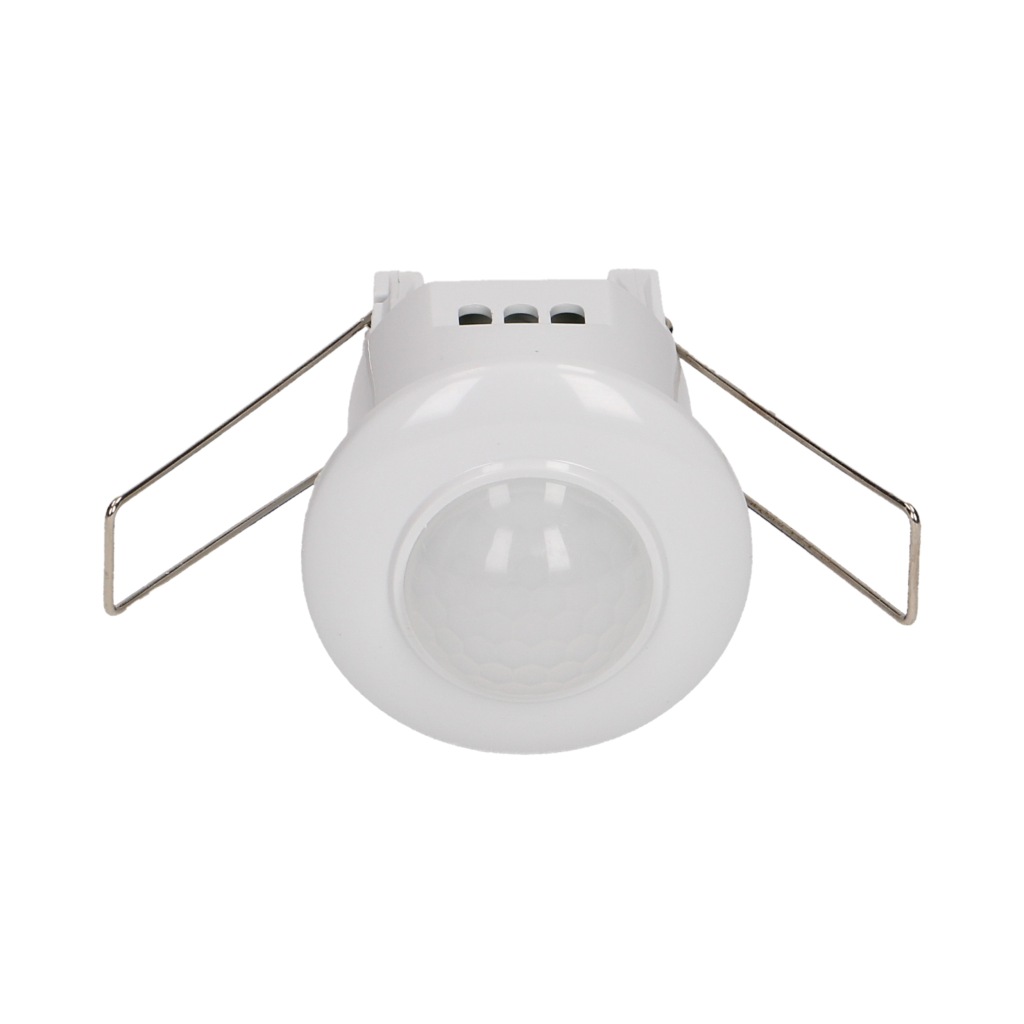

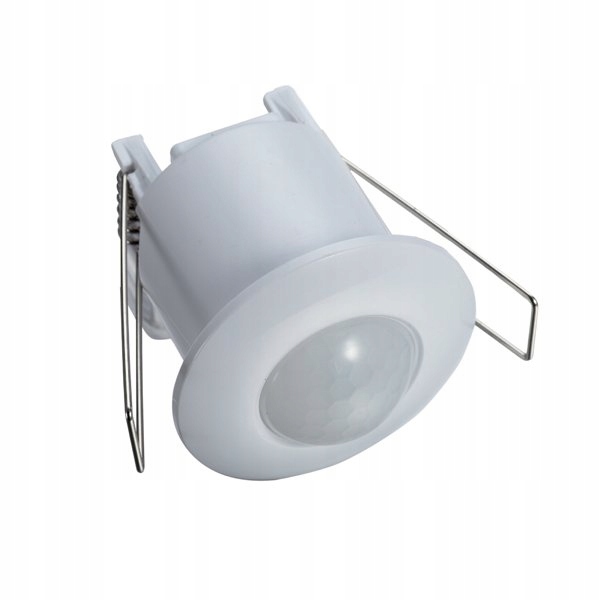

Датчик руху присутності 360st для підвісних стель mini OR-CR-235 ORNO

• виробник: ORNO GROUP ТОВ
• код товару: 651195
• EAN: 5901752484559

характеристики

датчик використовується для автоматичного управління освітленням (включенням і вимиканням) або іншими електричними пристроями при економії електроенергії. Освітлення включається за допомогою датчика руху PIR, який працює на інфрачервоному діапазоні. Датчик має регулювання часу роботи і інтенсивності світла.

основні характеристики:

- невеликі розміри;

- більш високий інтелект і більш висока точність;

- виявлення незначних рухів;

- автоматичне керування освітленням або іншими електричними пристроями;

- монтаж в підвісних стелях.

установка

перед вибором місця установки датчика, будь ласка, візьміть до уваги наступні зауваження:

- висота установки 2,2-4 м

- уникати установки в безпосередній близькості від тепловиділяючих пристроїв, наприклад, радіаторів

- не монтувати в межах діапазону яскравого джерела світла

- датчик не повинен знаходитися поряд з пристроями, що випромінюють сильне електромагнітне поле.

1. Вимкніть ланцюг живлення.

2. Перевірте належним приладом стан без напруги на шнурах живлення.

3. Зніміть передню кришку датчика (Крок 1).

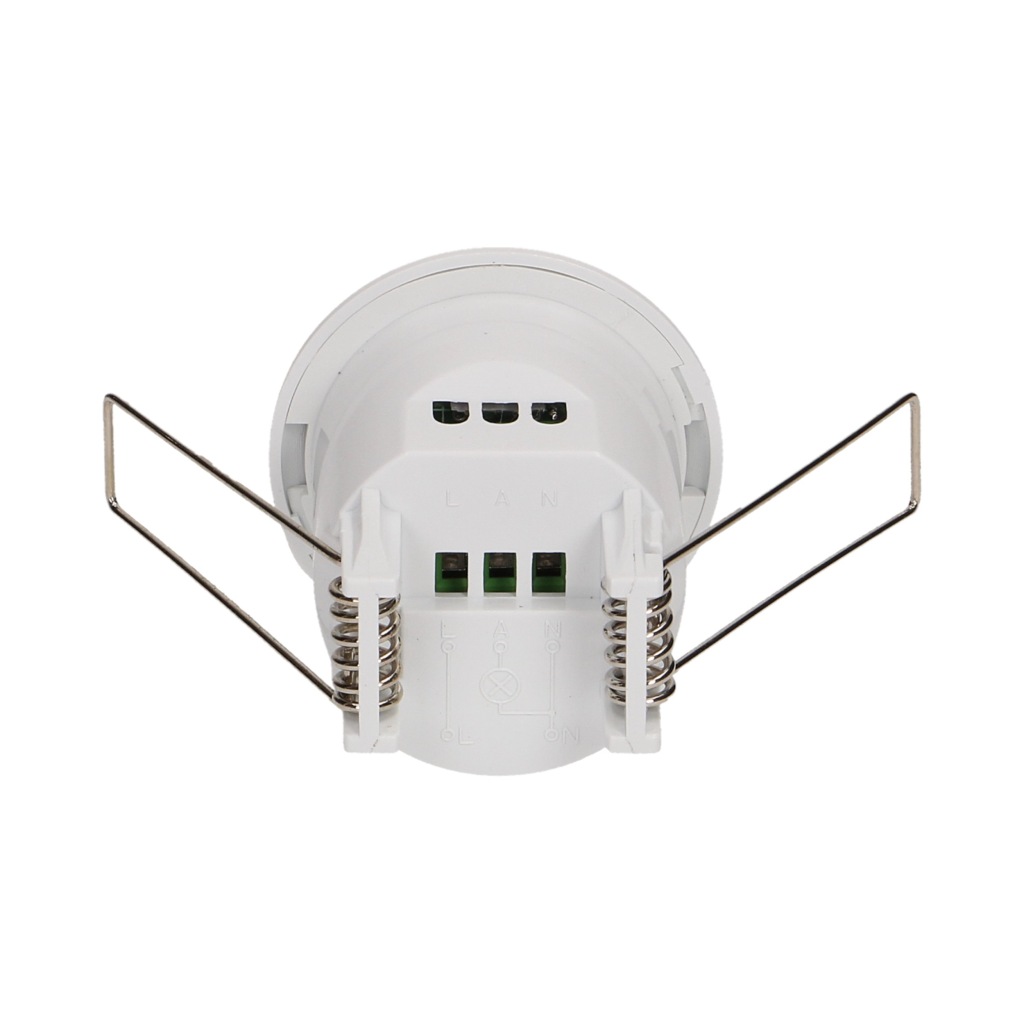

4. Відкрутіть гвинти клем і підключіть дроти відповідно до схеми підключення.

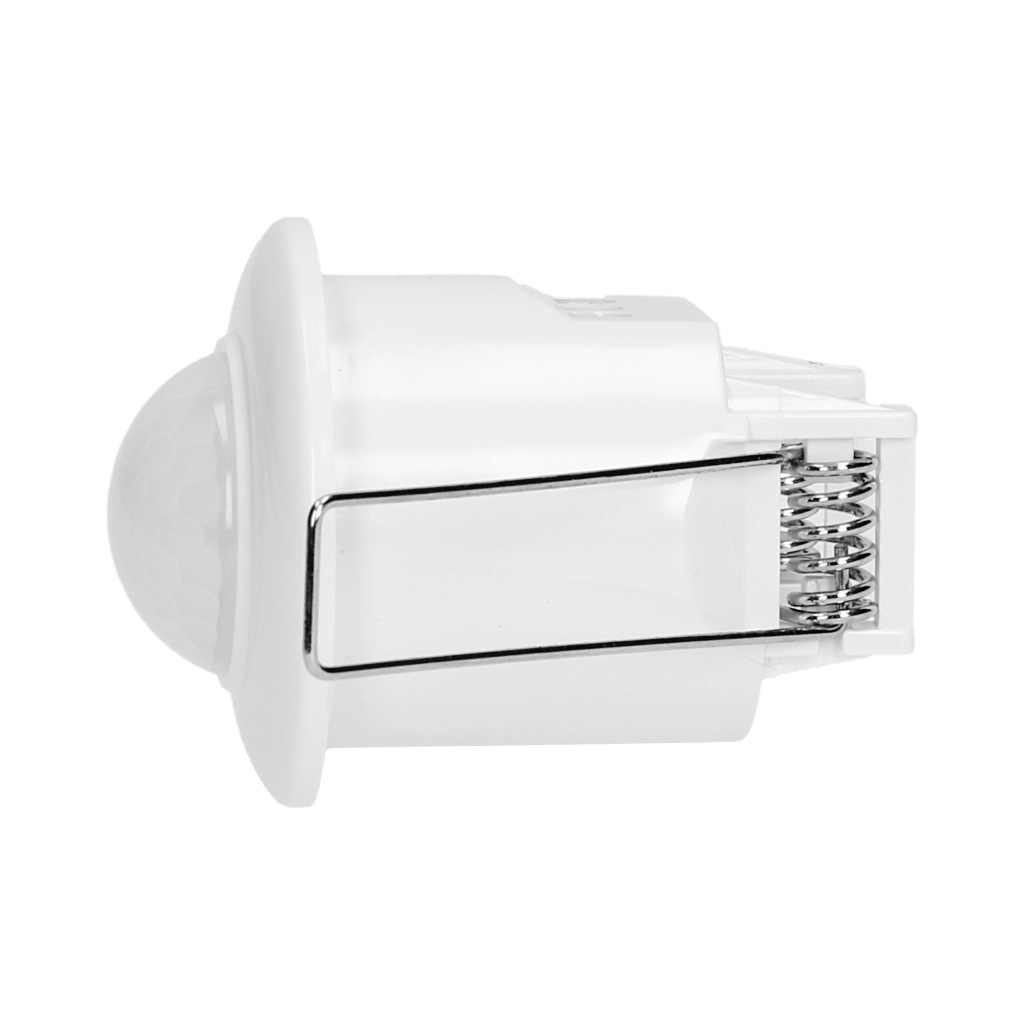

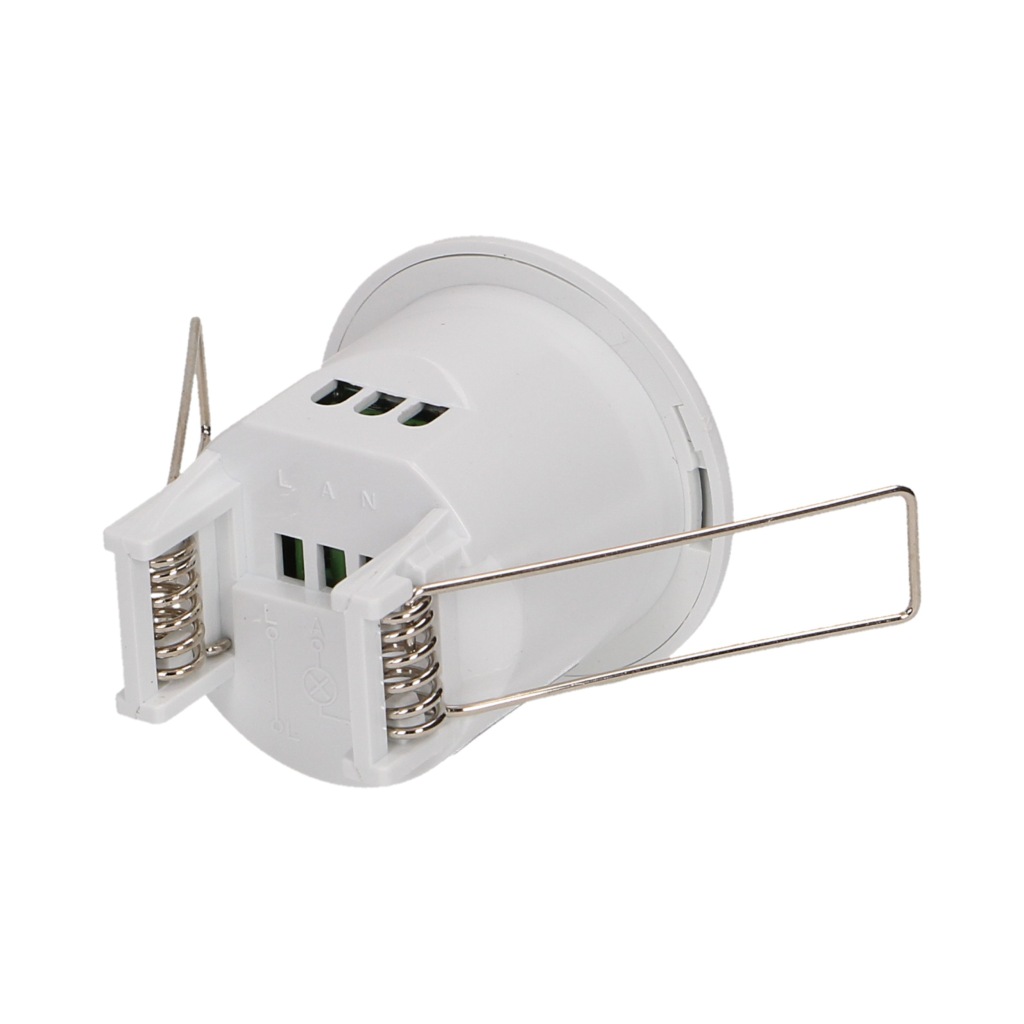

5. Зігніть металеву пружину вгору, поки вона не опиниться в положенні "я" з датчиком, а потім вставте датчик у отвір у стелі. Після відпускання пружини датчик буде встановлений.

6. Увімкніть ланцюг живлення.

7. Відрегулюйте робочі параметри датчика.

тест

датчик оснащений двома циферблатами:

TIME - дозволяє визначити час, протягом якого пристрій буде працювати після активації датчика, час освітлення датчика регулюється:

мінімальний час освітлення становить 10 сек.±3 сек.;

максимальний час освітлення становить 15 хв. ±2 хв.

LUX - дозволяє встановити рівень освітленості, при якому датчик зможе активувати підключений до нього пристрій, це захищає від небажаного включення освітлення

протягом дня, рівень освітленості, при якому датчик починає виявляти рух, регулюється від 3 до 2000 люкс.

поверніть ручку "TIME "у положення проти годинникової стрілки (10 секунд), а ручку" LUX" за годинниковою стрілкою-у положення "maximum".

увімкніть живлення і почекайте близько 30 секунд для установки датчика в навколишнє середовище. Після закінчення цього часу датчик включить підключене освітлення при виявленні руху. Якщо датчик не виявляє руху, він відключається протягом 10±3 сек. Після проведення тесту необхідно налаштувати параметри датчика.

при проведенні тесту датчика в денний час циферблат Lux повинен бути встановлений на MAX в іншому випадку датчик не буде працювати належним чином. Якщо потужність підключеного до датчика освітлення перевищує 60 Вт, відстань між датчиком і освітленням має бути не менше 60 см.

рівень освітленості визначається поворотом ручки вліво (3) - включення тільки в темряві, вправо ( ) - включення також при поточному зовнішньому освітленні.

деякі проблеми та способи їх вирішення

1. Світло не працює:

a. перевірте правильність підключення живлення і приймача.

b. перевірте навантаження.

C. перевірте рівень освітленості

2. Слабка чутливість:

a. переконайтеся, що перед датчиком немає пристроїв, які можуть заважати прийнятим сигналам.

b. перевірте, чи не занадто висока температура навколишнього середовища.

c. перевірте, чи знаходиться виявлений обʼєкт у полі виявлення

d. перевірте висоту установки.

3. Датчик не може автоматично відключити навантаження

a. у полі виявлення є безперервні сигнали руху.

b. перевірте, чи не встановлено час затримки на найдовше значення.

C. перевірте, чи відповідає харчування керівництву

Загальна інформація

• Макс. навантаження:             800 Вт
• Макс. навантаження для Джерела Сід:          nbsp;     200w
• клас захисту (IP):     20
• напруга питания:                          230V~, 50Hz
• релейний выход:                     так
• датчик присутності:          так
• колір:    белый

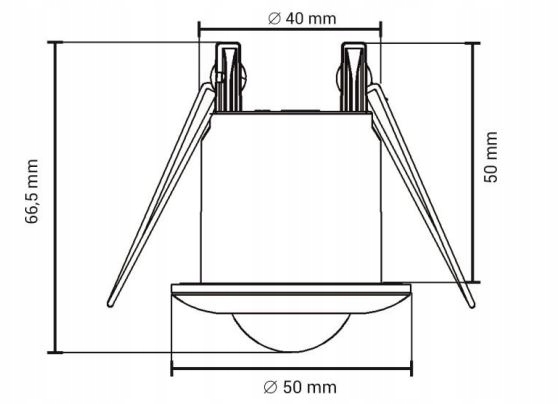

• установка:                                       ø50mm
• розміри датчика - Висота (мм):       ø50mm
• розміри датчика - Глибина (мм):        66.50 mm
• кут огляду:              & 360°
• Розміри монтажного отвору: ø40mm
• Тип датчика: інфрачервоний
• діапазон виявлення: ø6mm
• регулювання інтенсивності світла Lux: & так
• діапазон регулювання світла люкс: & lt; 3 - 2000lux
• регулювання часу освітлення time: & так
• діапазон регулювання time: min.: 10 сек. ± 3 сек., Макс.: 15хв.±2min
• регулювання діапазону виявлення сенс:            немає

представлені фотографії та малюнки носять ілюстративний характер, можуть відрізнятися від представлених на аукціоні.
