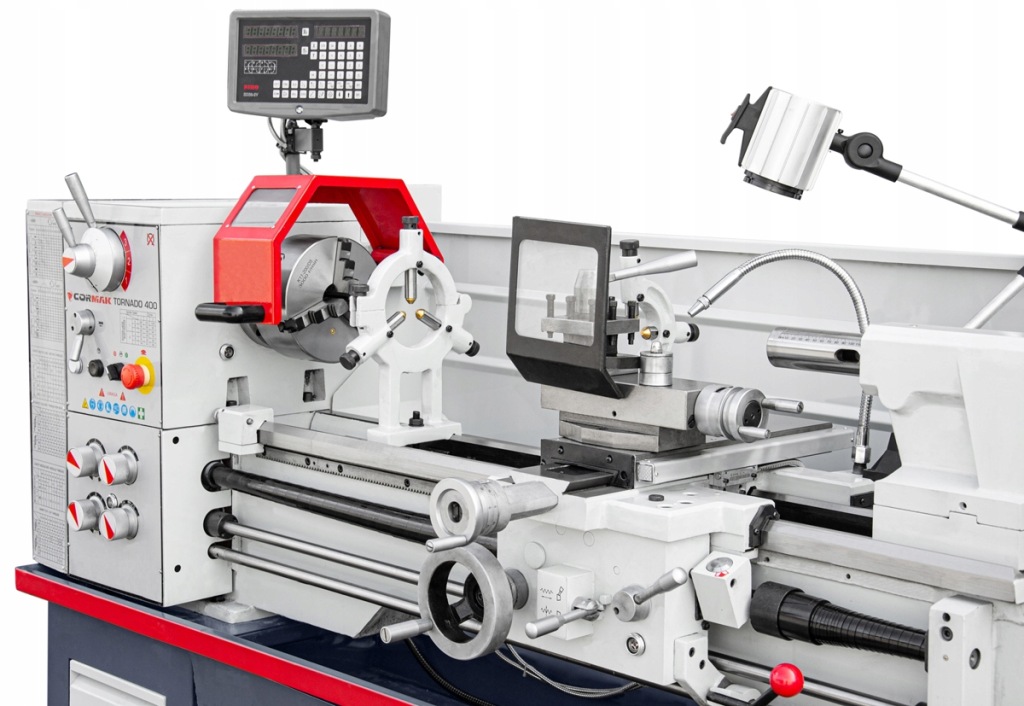

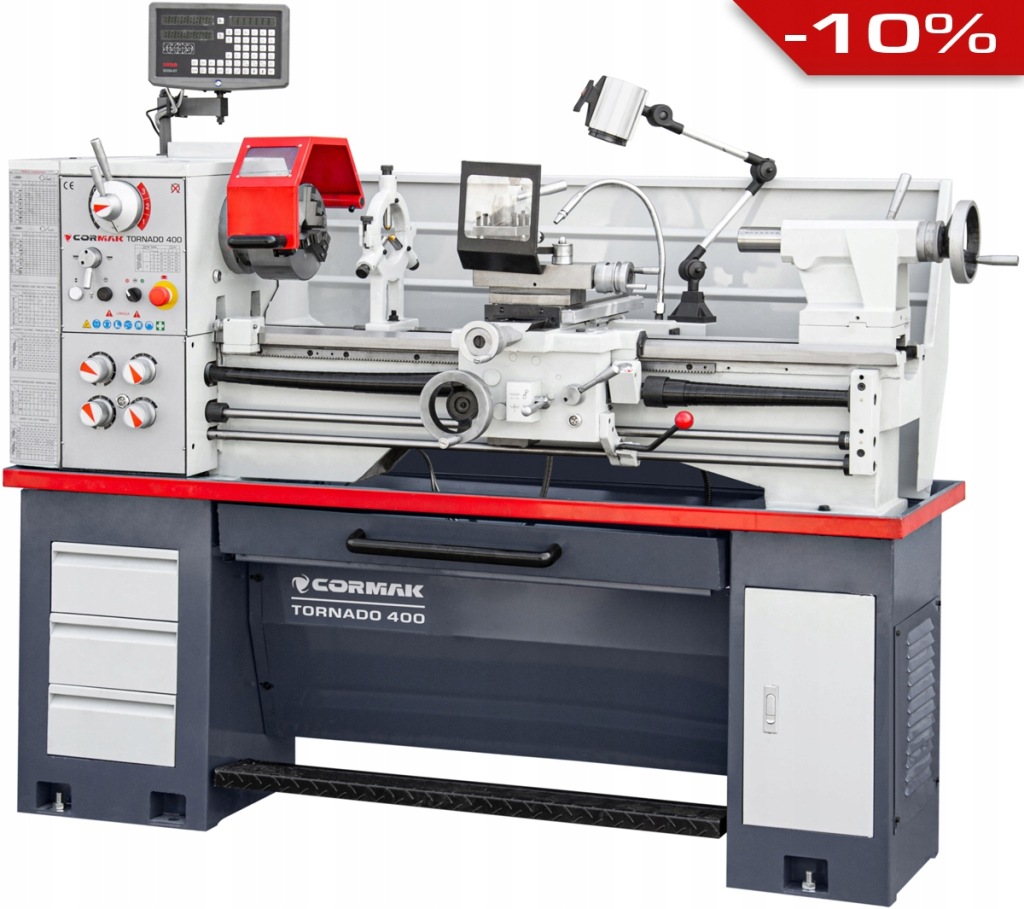

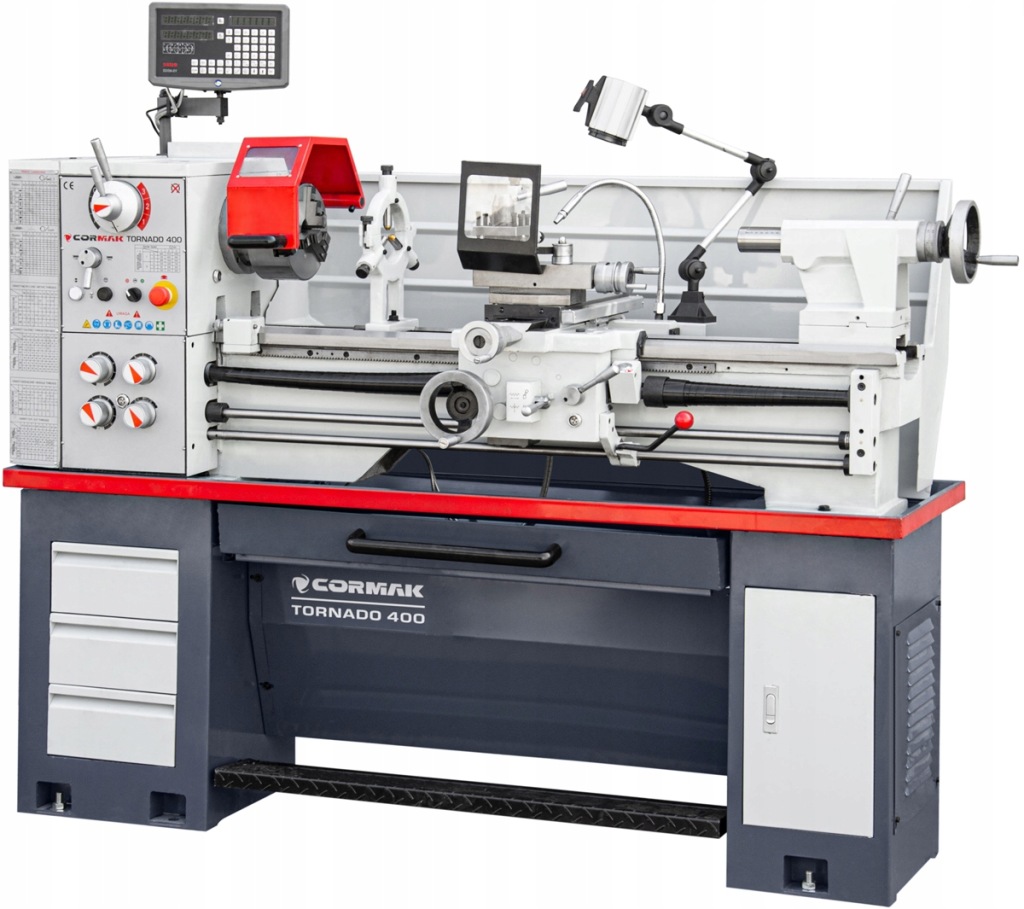

Токарний верстат cq6240 400x1000 F52 2.2 kW 400V цифрові показання

професійний токарний верстат по металу cq6240x1000 (400x1000 мм) оснащений 18-ступінчастою коробкою передач з асинхронним двигуном (постійна швидкість) 2,2 кВт/400 в - максимальний крутний момент. Рекомендується для токарної обробки твердих сталей, механічної токарної обробки. Його можна використовувати для багатьох завдань, таких як токарна обробка внутрішніх і зовнішніх поверхонь, конусів, полірування, метрична, дюймова різьба, свердління і перетягування.

основні переваги:

• посилена ребриста поверхня ліжка токарного верстата забезпечує максимальне зниження вібрації. Крім того, ліжко точно відшліфована, загартована.

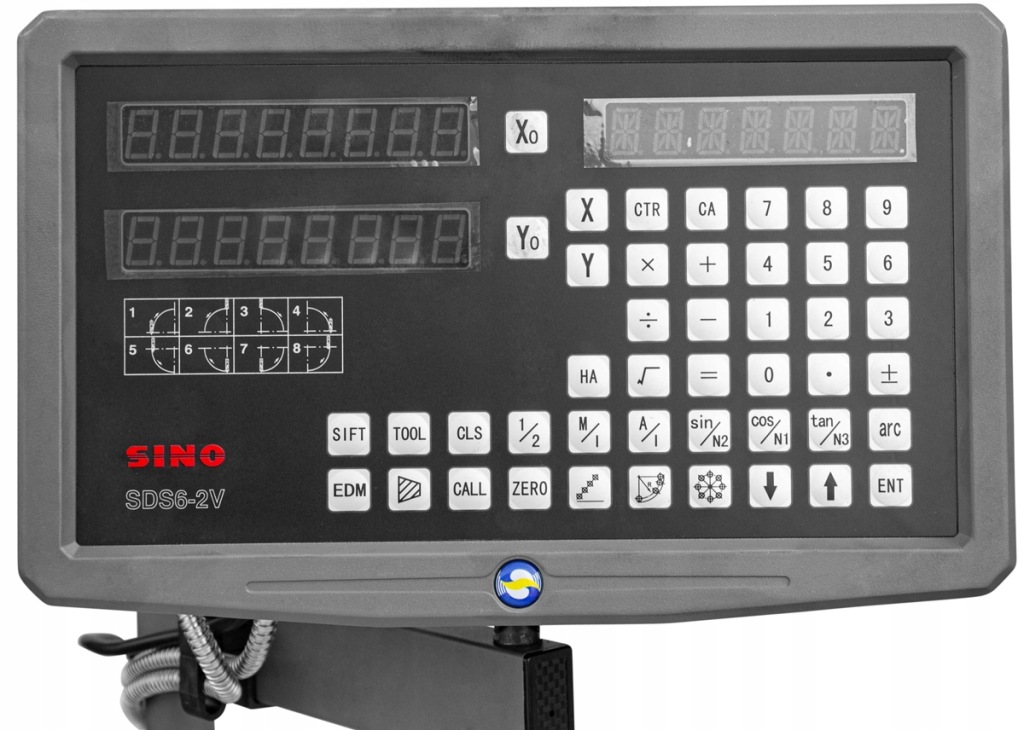

• Цифрове зчитування працює в двох осях поздовжнього і поперечного руху нижнього кронштейна. Оброблений електронний сигнал від оптичних ліній візуалізує отримані значення від рухів уздовж осі на цифровому екрані.
• токарний верстат оснащений високоякісною і посиленою системою підшипників шпинделя.
• оптимальні результати роботи забезпечує великий прохід шпинделя 52 мм.
• загартовані і шліфовані шестерні в редукторі шпинделя.
• відповідна ширина ліжка 218 мм забезпечує стабільні і точні робочі умови.

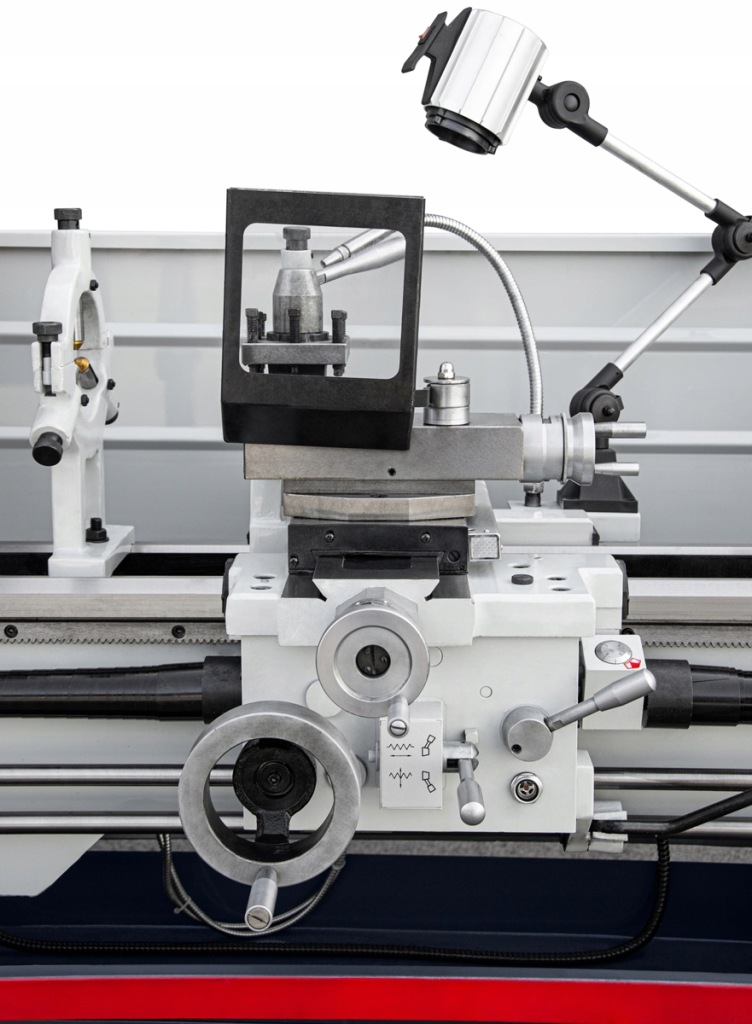

• оснащений свинцевим гвинтом і тяговим валом для прокатки різьби і автоматичної поздовжньої і поперечної подачі.
• просте регулювання швидкості обертання шпинделя і автоматичної подачі з ергономічної панелі управління на редуктори. Блокування вибору подачі ходовим гвинтом або валом.
• регульована перевантажувальна муфта на тяговому валу.
• можливість обробки великого діапазону різьби без необхідності заміни змінних коліс на гітарі. Широкий асортимент токарної різьби: метрична (32) 0,4-7 мм/об., дюймова (36) 4-60 т.п. і, модульна (22) 0,4-3 мм, Різьблення д. п. (28) 8-84 Д. П. І nbsp; поворот правої і лівої різьби.
• годинники для нарізування різьби призначені для точного підрахунку витків. Функція призначена для економії часу, щоб за кілька проходів можна було відкрутити гайку свинцевого гвинта і вручну, а також швидко повернути нижній кронштейн у вихідне положення.
• ложе має знімний міст для повороту елементів більшого розміру, наприклад: диска. Ця модель токарного верстата дозволяє обробляти максимальний діаметр 520 мм зі знятим мостом.
• висувний ящик для стружки і ящики для інструментів для кращої та ефективної роботи.
• обладнання в стандартній комплектації: 3-кулачковий патрон

технічні параметри:

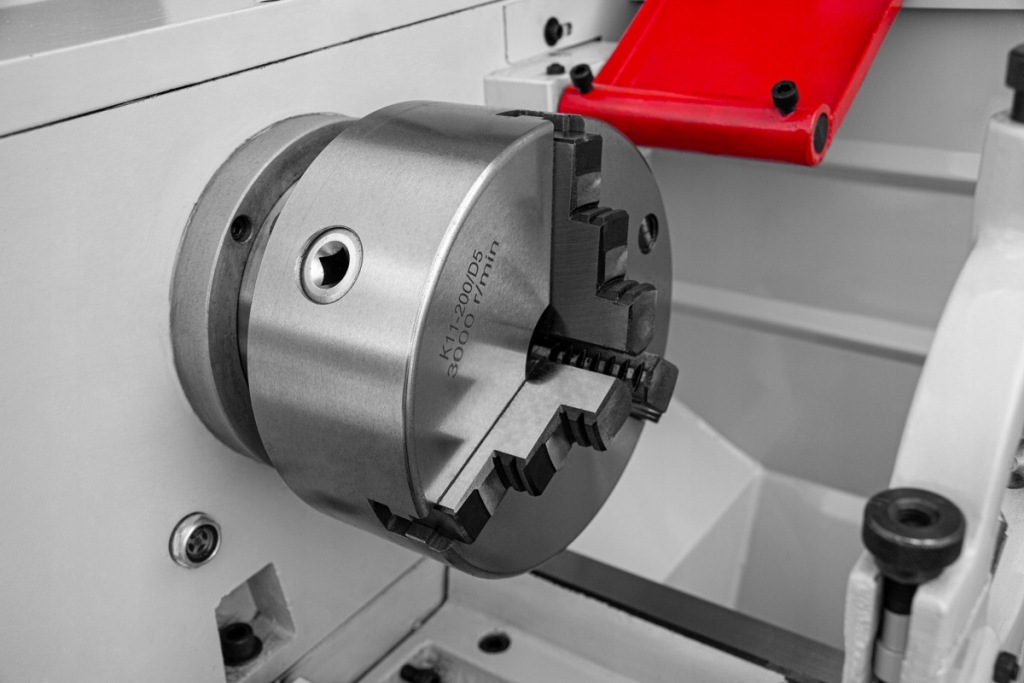

• 3-кулачковий патрон: 200 мм
• максимальний діаметр повороту над ліжком: 400 мм
• діаметр повороту над Нижнім кронштейном: 250 мм
• діаметр повороту на вибір моста: 520 мм
• довжина повороту в іклах фіксовані: 1000 мм
• максимальна довжина встановленої частини (ручка струм. 920 мм
• діапазон переміщення верхніх саней: 125 (0,02) мм
• діапазон поперечного переміщення: 240 (0,04) мм
• діапазон поздовжнього переміщення: 750 (0,2) мм
• ширина ліжка: 218 мм
• прохід шпинделя: 52 мм
• діапазон поперечної подачі: (40) 0,011-0,276 мм/об
• наконечник шпинделя: D5 camlock
• конус шпинделя: MK6
• розміри токарного верстата: 90 x 90 x 30 мм
• максимальні розміри інструменту: 20 x 20 мм
• швидкість обертання шпинделя: 18 діапазонів (Я/II) 65 - 1810 об / хв./хв
• діапазон швидкості шпинделя: (і) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810&Н. / мін, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200
• метрична різьба: (32) 0,4 - 7 мм / об.
• дюймова різьба: (36) 4 - 60 т.п. і.
• модульна різьба: (22) 0,4 - 3 мм
• різьба D. P.: (28) 8 - 84 D. P.
• діапазон поздовжньої подачі: (40) 0,053 - 1,291 мм / об.
• діапазон поперечної подачі: (40) 0,011 - 0,276 мм / об.

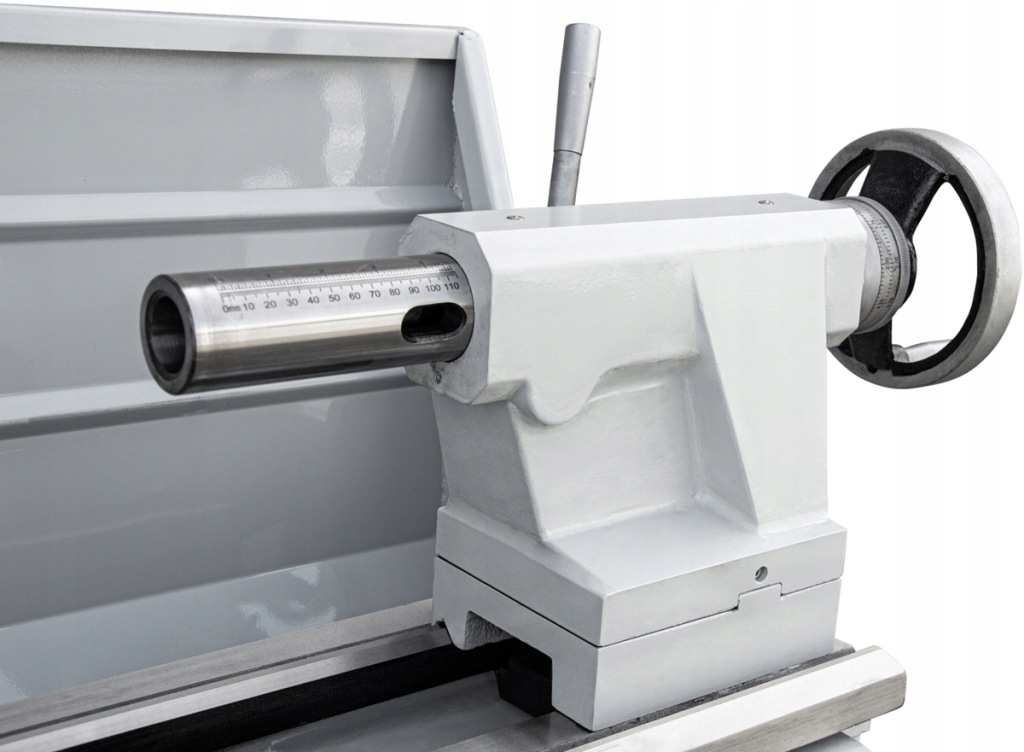

• діаметр втулки підшипника задньої бабки: 50 мм
• вихід втулки задньої бабки: 110 мм
• конус втулки задньої бабки: MK4
• Потужність двигуна: 2,2 кВт/400 в
• потужність насоса охолоджуючої рідини: 40 Вт
• розміри Д/Ш/В: 1900 x 830 x 1650 мм
• вага прибл.: 640 кг

стандартне обладнання

• 2-осьове Цифрове зчитування (оптичний лінійний)
• 3-кулачковий токарний патрон 200 мм + ліві щелепи (компл.)
• фіксований Ікло: MK4
• змінні колеса-1 компл.
• система охолодження
• робоче світло
• мастильний пістолет
• ключ для ручки і имака
• набір інструментів для обслуговування
• захисні щити відповідно до стандартів CE
• Керівництво по експлуатації польською мовою
• декларація відповідності CE
