Діагностичний інтерфейс V301 Bluetooth OPEL FORD SKODA TOYOTA VOLKSWAGEN

діагностичний інтерфейс 24DIAG V301 OBD2 ELM327 BLUETOOTH 4.0

вміст комплекту

• діагностичний інтерфейс 24diag V301
• оригінальна упаковка
• посібник користувача польською мовою

ТЕХНІЧНІ характеристики

• застосування: діагностика автомобіля після OBD2
• джерело живлення: від розʼєму OBD2
• підключення: Bluetooth 4.0
• Сумісність: Android, iOS і Windows
• додаток: працює з безкоштовними програмами з Google Play/Apple Store і платними альтернативами (приклад список нижче в описі аукціону)

підтримувані протоколи

• 1. SAE J1850 PWM (41.6 Kbaud)
• 2. SAE J1850 VPW (10.4 Kbaud)
• 3. ISO9141 - 2 (5 байт ініціалізації, 10.4 Kbaud)
• 4. ISO14230 - 4 кВт (5 біт, 10,4 Кбод)
• 5. ISO14230 - 4 KWP (швидка ініціалізація, 10.4 Kbaud)
• 6. ISO15765 - 4 CAN (11-бітний ідентифікатор, 500 Кбод)
• 7. ISO15765 - 4 CAN (29-бітний ідентифікатор, 500 Кбод)
• 8. ISO15765 - 4 CAN (11-бітний ідентифікатор, 250 Кбод)
• 9. ISO15765-4 CAN (29-бітний ідентифікатор, 250 Кбод)
• a. SAE J1939 CAN (29-бітний ідентифікатор, 250 * Кбод)
• B. USER1 CAN (11 * бітний ідентифікатор, 125 * Кбод)
• C. USER2 CAN (11 * бітний ідентифікатор, 50 * кбод)

підтримувані марки автомобілів

інтерфейс підходить для діагностикивсіх автомобілів, оснащених стандартом викидів OBDII . Нижче наведено список зразків марок і спосіб перевірки того, що дані авто мають стандарт OBDII.

увага! деякі французькі автомобілі можуть мати проблеми з читанням OBDII-для впевненості ми рекомендуємо після покупки перевірити роботу інтерфейсу з демонстраційною версією SDPROG, доступною для завантаження з веб-сайту виробника.

АВТОМОБІЛІ ЄВРОПЕЙСЬКОГО ВИРОБНИЦТВА починаючи З 2001р.

• Alfa Romeo: 147, 156, 159, 166, GT, GTV, Brera, Crosswagon, Spider, Sportwagon
• Audi A2, A3, S3, A4, S4, A6 S6, A8, S8,allroad, Cabriolet, Coupe, Q7, Quattro, RS2, RS4, RS6, TT, V8
• BMW: seria 1 116, 118, 120, 130, seria 3 316, 318, 320, 323,325, 328, 330, 335, серія 5 518, 520, 523, 524, 525, 528, 530, 535,540, 545, 550, seria 6 630, 635, 645, 650, seria 7 725, 728, 730, 732,735, 740, 745, 750, 760, seria 8 840, 850, MPower M3, M5, M6, Z4 M, X-seria X3, X5, Z-seria Z3, Z4, Z8
• Citroen: Berlingo, C1, C2, C3, C4, C5, C6,C8, CX, Evasion, Jumpy, SAXO, Xantia, Xsara, Xsara Picasso
• Dacia: Logan, Pick up
• Fiat: Albea, Barchetta, Brava, Bravo,Coupe, Croma, Dino,Doblo, Ducato, Grande Punto, Idea, Marea, Marengo, Multipla, PalioWeekend, Palio, Panda, Punto, Scudo, Sedici, Siena, Stilo, Ulysse
• Ford: Aerostar, Bronco, Cougar, Courier,Crown, Ecoline,Escape, Escort, Excursion, Expedition, Explorer, Express, F150, F250,F350, Fairlane, Falcon, Fiesta, Focus, Focus C-Max, Fusion, GT, Galaxy,Granada, Ka, Maverick, Strętka, Ka, Maverick, Mondeo, Mustang, Probe,Puma, Ranger, S-max, Thunderbird, Tourneo, Taurus, Transit
• Jaguar: Daimler, E-type, S-type, X-type,XJR, XJS, XJ, XJ6, XJ8, XJ12, XJ40, XJR, XJS, XJSC, XK, XKR
• Lancia: Gamma, Kappa, Lybra, Musa, Phedra,Thema, Thesis, Ypsilon, Zeta
• Land Rover: Defender, Discovery,Freelander, Range Rover, Range Rover Sport
• Mercedes-Benz: А-клас, B-klasa, C-klasa,CE-klasa,CL-klasa, CLK-klasa, CLS-klasa, E-klasa, G-klasa, GL-klasa, ML-klasa,R-Klasa, S-klasa, SL-klasa, SLK-klasa, SLR, Sprinter, V-klasa V200,V220, V230, V280, Vaneo, Vario, Viano, Vito
• Mini Cooper, Cooper S, ONE
• Opel: Agila, Antara, Arena, Astra,Calibra, Campo, Cavalier,Combo, Corsa, Frontera, GT, Merita, Monterey, Movano, Nova, Omega, Signum, Sintra, Speedster, Tigra, Vivaro, Vectra, Zafira
• Peugeot: 106, 107, 206, 207, 306, 307,406, 407, 605, 607, 806, 807, 1007, Boxer, Expert, J5, Partner
• Porsche: 911, Boxster, Carrera GT,Cayenne, Cayman
• Renault: моделі, випущені після 2002 року. Avantime, Clio, Coupe, Espace, Express, Fuego, Grand Espace, Grand Scenic, Kangoo, Laguna, Mascott, Master, Megane, Modus, Safrane, Scenic,Spider, вдарити, Twingo, Vel Satis
• Rover: 75, 600, 618, 620, 623, 800, 820,825, 827
• Saab: 9-3, 9-5, 9-7X
• місце: Alhambra, Altea, Arosa, Cordoba, Ibiza, Inca, Leon, Terra, Toledo
• Skoda: Fabia, Felicia, Octavia, Roomster, Superb
• Smart: crossblade, Forfour, Fortwo, roadster
• Volvo: 850, C70, Polar, S40, S60, S70,S80, S90, V40, V50, V70, V90, XC 70, XC 90
• Volkswagen: Bora, Buggy, Caddy, Corrado,Eos, Fox, Golf, Iltis, Jetta, Karmann Ghia, Kafer, LT, Lupo, New Beetle, PASSAT,PHAETON, Polo, Sharan, T3,LLB T4, T5, Caravelle, Multivan, shuttle, Taro,Touareg, Touran, Vento

автомобілі американського виробництва з 1996 року.

• Buick: Century, Elektra, Le Sabie, ParkAvenue, Regal, Riviera, Roadmaster, Skylark
• Cadillac: Allante, BLS, CTS, Deville,Eldorado, Escalade, Fleetwood, SRX, STS, Seville, XLR
• Chevrolet: 2500, Alero, Astro, Avalanche,Aveo, Beretta,Blazer, C1500, Camaro, Caprice, Captiva, Cavalier, Chevelle, Chevy Van,Citation, Colorado, Corsica, El Camino, Epica, Evanda, G, Impala, K30,K1500, Kalos, Lacetti, Lumina, Malibu, Matiz, Nubira, Rezzo, S-10, SSR,Silverado, SUBURBAN, TAHOE, Trailblazer, Trans Sport, Venture
• Chrysler: 300M, 300C, crosssfire, Daytona,ES, GS, gts,Grand Voyager, LE Baron, Neon, New Yorker, PT Cruiser, Pacifica,Saratoga, Sebring, Stratus, Valiant, viper, Vision, Voyager
• Corvette: C3, C4, C5, C6
• Dodge: caliber, Charger, Dakota, Durango,Grand Caravan, Hornet, Magnum, Neon, RAM, Stealth, Viper
• GMC: Envoy, Safari, Savana, Sierra,Sonoma, Syclone, Typhoon, Vandura, Yukon
• Hummer: , h2, h3
• Jeep: Cherokee, CJ, Comanche, Commander,Grand Cherokee, Renegade, Wagoneer, Liberty, Wrangler
• Lincoln: aviator, Continental, LS, Markviii, Navigator, town car
• Oldsmobile: Bravada, CUSTOM CRUISER,Cutlass, Delta 88, Silhouette, Supreme, Toronado
• Pontiac: 6000, Bonneville, Fiero, Firebird, G6, GTO,Grand-AM, Grand-Prix, Montana, Solstice, Sunbird, Sunfire, Targa, Transam, Trans Sport, Vibe

автомобілі азіатського виробництва з 1996 року.

• Acura: MDX, NSX, RL, RSX, TL, TSX
• Daihatsu: Applause, Charade, Charmant,Copen, Cuore, Feroza/ Sportrak, Freeclimber, Gran Move, Hijet, Move, Rocky / Fourtrak,Sirion, Terios, YRV
• honda: Accord, aerodeck, City, Civic,Concerto, CR-V, CRX,Element, FR-V, HR-V, Integra, Jazz, Legend, NSX, Odyssey, Prelude, S2000
• Hyundai: Accent, Atos, Atos Prime, Coupe,Elantra, Galloper,Getz, Matrix, Pony, Excel, S-Coupe, Santa Fe, Santamo, Sonata,Terracan, Trajet, Tucson, XG 30, XG 350
• Infiniti: FX, G35, Q45, QX56
• Isuzu: Campo, Gemini, Midi, Pick Up, Troper
• Kia: Besta, Carens, Carnival, Cerato,Clarus, Opirus, Picanto,Shuma, Sorento, Sportage
• Lexus: GS300, GS430, Gs450, Gs470, IS200,IS220, IS250, IS300, LS400, LS430, LS460, LX470, RX300, RX330, RX400,SC400, SC430
• Mazda: 2, 3, 5, 6, 121, 323, 323F626, 929,MPV, MX-3, MX-5, MX-6, Millenia, RX-6, RX-7, RX-8, Xedos
• Mitsubishi: 3000GT, Carisma, Colt,Eclipse, Galant,Galloper, L200, L300, L400, Lancer, Pajero, Pajero Pini, Space Runner,Space Star, Space Wagon, Starion
• nissan: 200SX, 240SX, 280SX, 300SX, 350Z,Almera, almeratino, Laurel, Maxima, Micra, Murano, Navara, Note, Pathfinder, Patrol,Primera, Terrano, Urvan, Vanette, X-Trial
• SsangYong: Family, Korando, Kyron, Musso,Rexton, представлений
• Subaru: Forester, Impreza, Justy, Legacy,Libero, Outback, SVX
• Suzuki: Alto, Baleno, Cappuccino, Carry,Grand Vitara,Ignis, Jimny, LJ, Liana, SJ, SX4, super-carry, SWIFT, Vitara, Wagon R+,X-90
• Toyota: 4-runner, Avalon, Avensis, Aygo,Camry, Carina,CELICA, COROLLA, CRESSIDA, Crown, Dyna, FJ, Hiace, Hilux, Land Cruiser,Lite-Ace, Mr 2, Paseo, Picnic, Previa, Prius, RAV 4, Sequoia, Sienna,Starlet, Supra, Tacoma, Tercel, Tundra, Yaris

відмінний інтерфейс для самостійної діагностики автомобіля

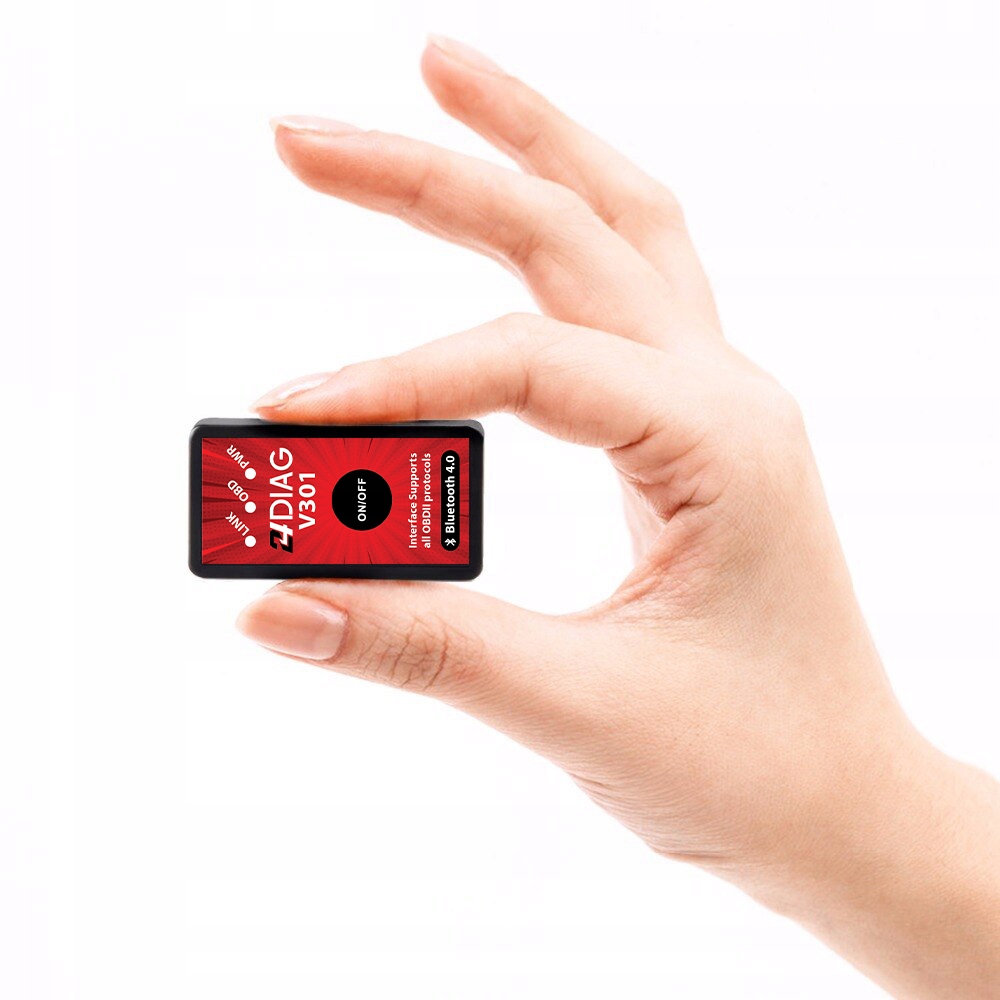

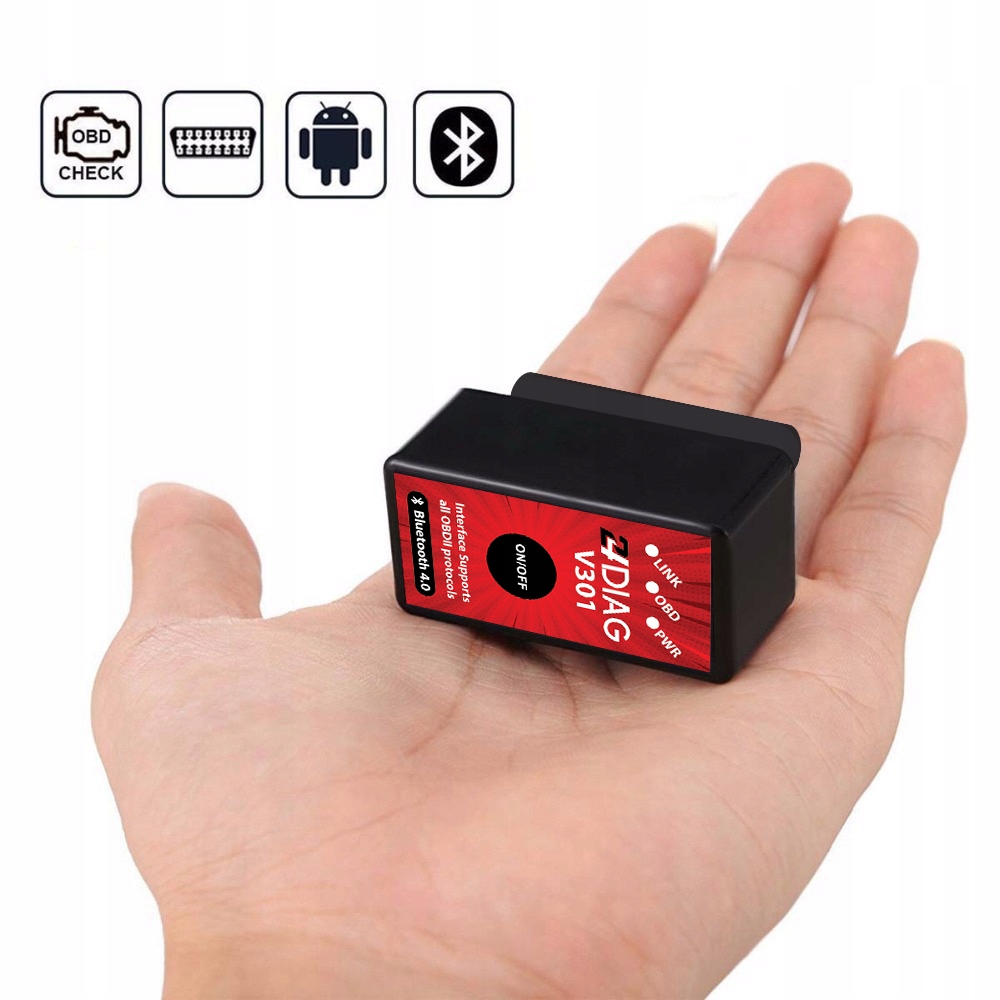

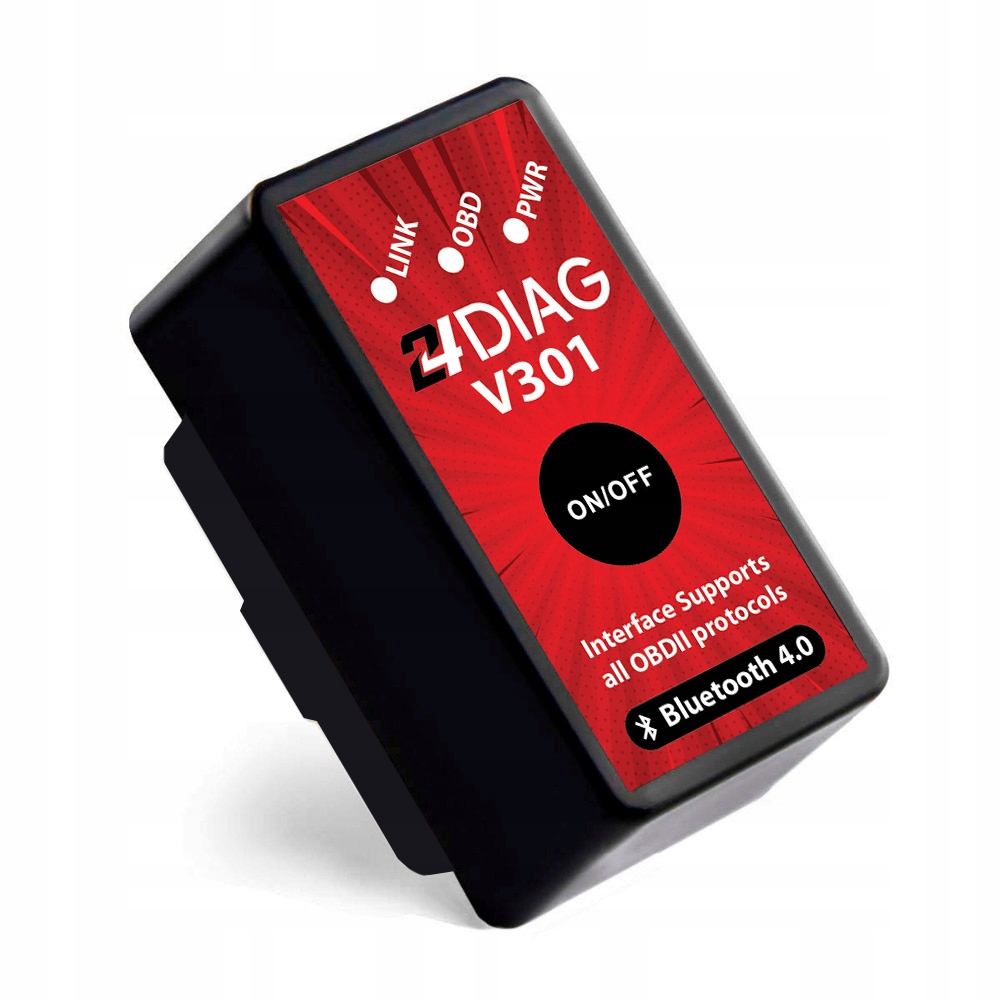

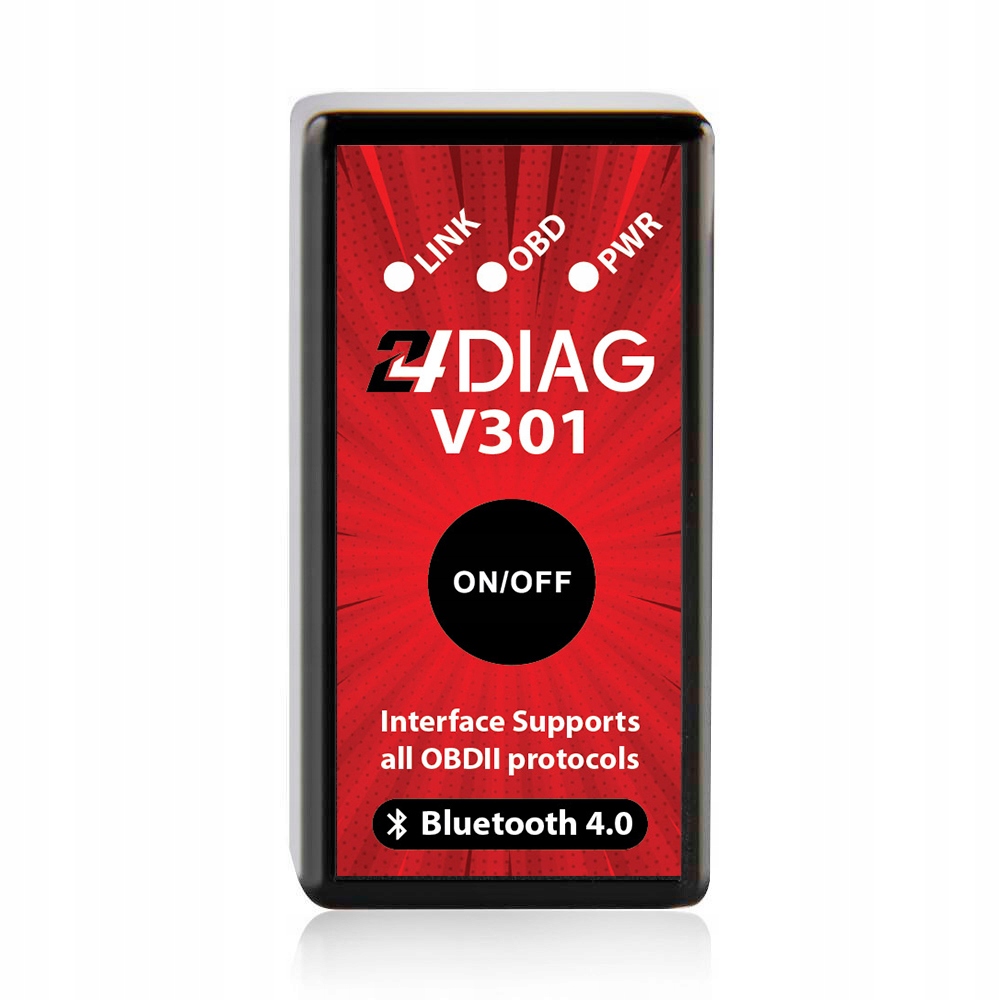

інтерфейс 24diag V301 - це професійне діагностичне пристрій, оснащений розʼємом OBDII , призначене для діагностики всіх легкових автомобілів, оснащених протоколом OBDII.

цей мініатюрний інтерфейс, підключений до відповідної програми черезмодуль Bluetooth 4.0, дозволяє:

• зчитувати і стирати помилки OBD-II
• прати індикатор CHECK ENGINE
• зчитувати коди помилок, які очікують, коли індикатор Mil ще не горить
• зчитувати коди помилок, які призвели до того, що індикатор Mil загорівся
• зчитувати загальні і характерні коди
• перегляд заморожених freeze frames
• моніторинг параметрів роботи двигуна в реальному часі – live data
• читання реальних параметрів на льоту
• перевірка значення кодів помилок
• вимірювання потужності двигуна (к.с.)
• вимірювання таких параметрів, як час від 0 до 100 км/год

інтерфейс Працює з пристроями Android, iOS і Windows.

інтерфейс використовує джерело живлення від РОЗʼЄМУ OBD2. При цьому він дуже енергоефективний і має невелике споживання струму-залишений в гнізді не розряджає акумулятор.

також має функцію збудження або виключення пристрою натисканням кнопки ON / OFF.

які дані відображає інтерфейс?

за допомогою цього інтерфейсу ви будете вимірювати в своєму автомобілі такі параметри, як:

• обороти двигуна
• розрахункове значення навантаження
• температура охолоджуючої рідини
• стан паливної системи
• швидкість автомобіля
• короткострокова обробка палива
• Довгострокова обробка палива
• тиск у впускному колекторі
• часовий зсув
• >
• Температура повітря на вході
• швидкість повітряного потоку
• абсолютне положення дросельної заслінки
• напруги датчика кисню / повʼязані короткострокові паливні компоненти
• стан паливної системи
• тиск палива
• і багато іншого...

працює з безкоштовними і платними програмами для діагностики автомобіля

24diag V201 без проблем працює з безкоштовними польськими і зарубіжними додатками, які доступні для скачування в магазині Google Play. Приклади безкоштовних програм:

1. автомобільний сканер ELM OBD2
2. OBD Harry
3. Torque Lite (OBD2 & Car)
4. OBD Auto Doctor
5. OBD Arny
6. Olivia Drive
7. Dash command

однак ми рекомендуємо вам придбати платну версію програмного забезпечення (наприклад, sdprog), яка підніме можливості цього інтерфейсу до висот!

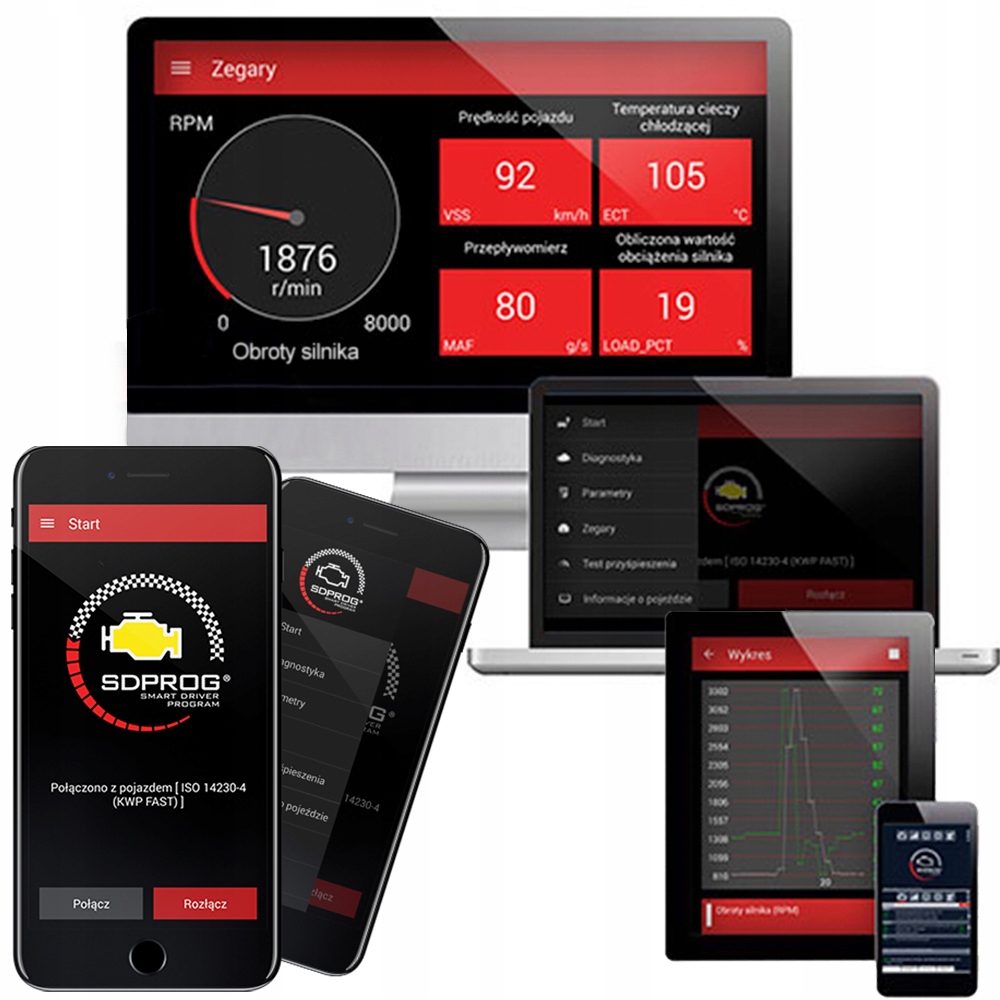

переваги наявності платної програми SDPROG над безкоштовними альтернативами

• добре підібраний набір програм з відповідним інтерфейсом гарантує, що все буде працювати,
• повна технічна підтримка виробника програмного забезпечення,
• довічні безкоштовні оновлення відповідно до останніх тенденцій,
• SDPROG надає додаткові описи та поради щодо виявлених несправностей - те, чого ви не знайдете у безкоштовній програмі,
• набагато ширші Діагностика та контроль параметрів через більшу протоколів,
• циклічне поліпшення програми і його роботи.

ви можете придбати ліцензію на програму SDPROG на інших наших аукціонах!

Як підключитися до інтерфейсу / контролера на транспортному засобі?

1. встановіть наAndroid, iOS або ноутбук Windows вибраний безкоштовний або платний додаток.
2. підключіть інтерфейс до розʼєму OBD II.
3. включаємо Bluetooth на телефоні/компʼютері, встановлюємо видимість і шукаємо в списку пристрій з імʼям24diag
4. підключаємося до нього, вводячи стандартний код 1234 . Тільки після цього кроку ми включаємо додаток.
5. у встановленому додатку в Налаштуваннях вибираємо тип підключення по Bluetooth і вказуємо повʼязаний інтерфейс24diag .
6. переходимо до підключення до контролера транспортного засобу(включено запалювання, запущений двигун).

як перевірити, чи відповідає автомобіль стандарту викидів OBDII?

система OBDIIавтомобілі з дизельним двигуном, що продаються після 1 січня 1996 року в США

продаються після 1 січня 2001 року в Європейському Союзі

продаються після 1 січня 2002 року в Польщі

автомобілі з дизельним двигуном, що продаються після 1 січня 2004 року

існує також ймовірність того, що автомобілі, що продаються раніше, могли також мати систему OBDII, але на той час це не було обовʼязковим для виробників.

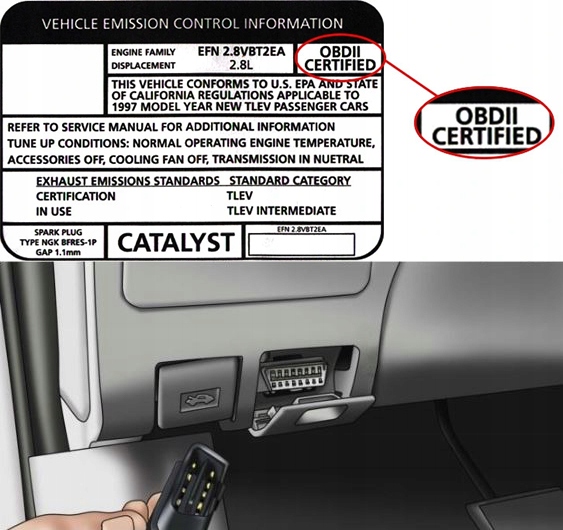

автомобілі, оснащені системою OBDII, мають:

• характерний 16-контактний розʼєм,
• два або більше датчика кисню (зондів),
• повинні мати наклейку із зазначенням викидів вихлопних газів, яка найчастіше розміщується на більшості автомобілів під капотом або біля радіатора. Ця наклейка містить інформацію про те, чи має автомобіль сертифікат OBDII.

наявність відмінного розʼєму на транспортному засобі не є визначальним фактором для підтримки системи OBDII - обовʼязково повинні бути виконані всі 3 вищевказаних умови.

також зверніть увагу, що деякі французькі автомобілі можуть мати проблеми з читанням OBDII (наприклад, HDIdCi з 2005 року).

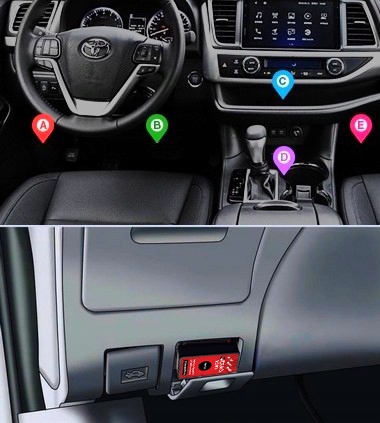

де знайти РОЗʼЄМ OBD2 / eOBD?

РОЗʼЄМ OBD2 часто знаходиться під кермом або в центральній частині. На графіку поруч відзначені місця, де ви зазвичай можете знайти таку розетку в сумісних автомобілях.

польської польської мови

разом з інтерфейсом ви отримуєте читається, 100% польською мовою керівництво користувача і підключення пристрою до телефону або ноутбука. Він поставляється в паперовому вигляді, так що навіть людина, яка отримує інтерфейс в подарунок, може впоратися з підтримкою інтерфейсу!
