Міст випрямляч 200A migomat діодний зварювальний апарат

Більше 20 років ми займаємося ремонтом зварювального обладнання. Ремонт - це не тільки заміна пошкодженого компонента, а й аналіз причини несправності, пошук слабких місць пошкодженого компонента і пошук рішень для усунення таких несправностей на майбутнє. Отримані знання-дозволили нам розробити власні версії панелей управління , які повністю відповідають їх оригіналам , алебули позбавлені слабких місць, конструктивних недоліків або деяких недоліків. Слабкі компоненти, які були пошкоджені, ми замінили кращі, ми ввели різні типи фільтрів і захисту, і часто модуль був розроблений заново - повністю від установок - , щоб, нарешті, пристрій працював належним чином. Модулі виробляються на сучасних компонентах, що також має вирішальне значення в разі заміни ними старих модулів, виготовлених кілька десятків років тому.

перші фотографії в галереї показують оригінальний модуль-це орієнтовна фотографія-щоб ви могли легко дізнатися, про який контролер йдеться. На наступних фотографіях показано оновлений замінний драйвер, який ми пропонуємо. Деталі завжди описуються на цьому пристрої.

якщо ви не впевнені, що пошкоджено у вашому пристрої - n IE ремонтуйте методом "сліпої заміни" наступних компонентів...

іноді буває так, що несправний інший елемент, ніж може здатися недосвідченій людині, також буває так, що несправність більш обширна-і без її фіксації і видалення - наприклад, заміна плати сама призведе до пошкодження нової, або пристрій буде працювати короткий час, а потім знову зламається.

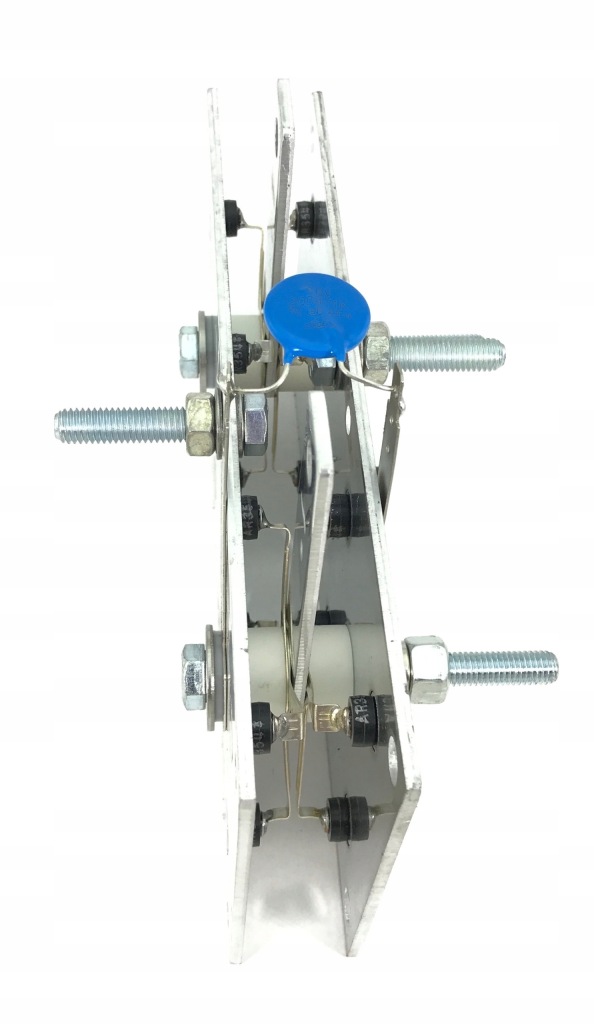

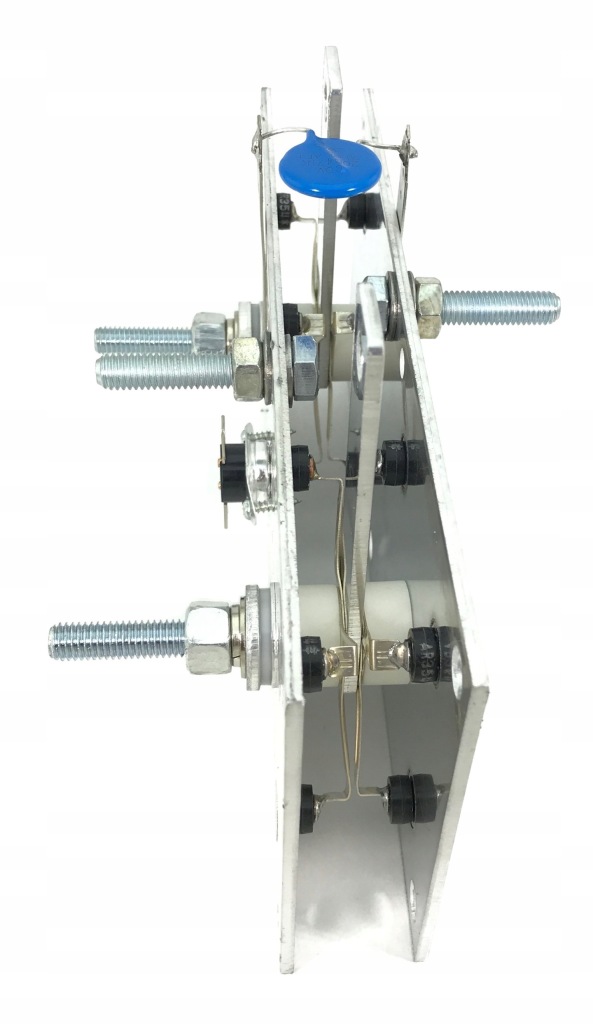

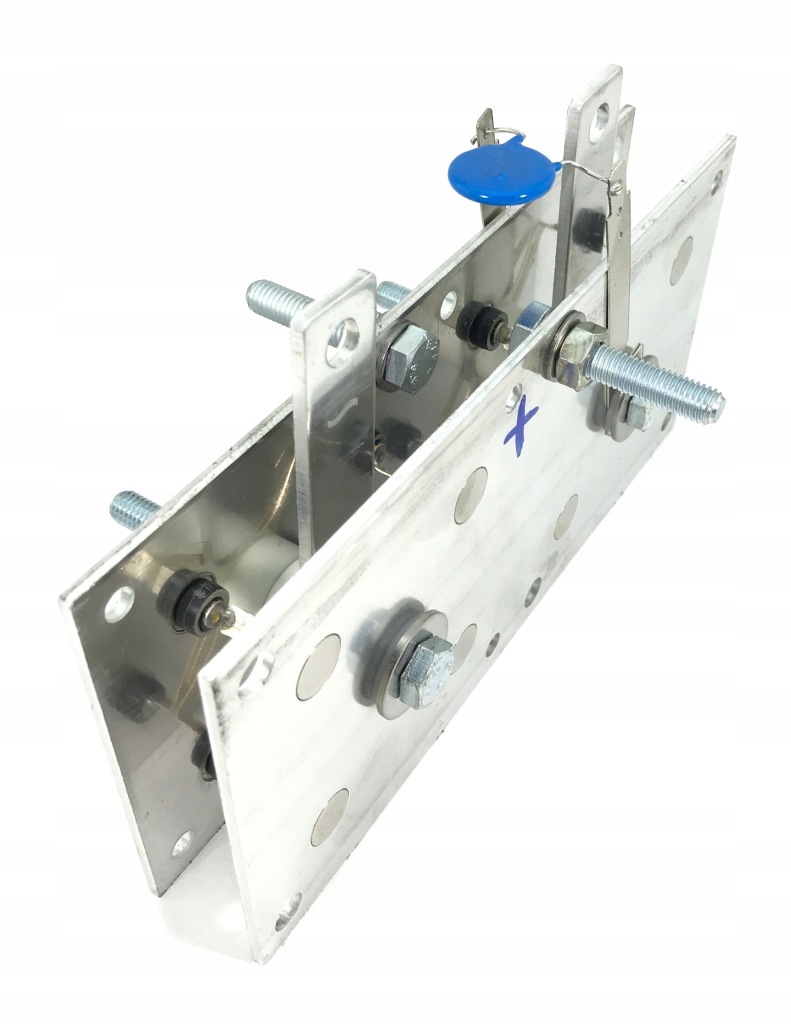

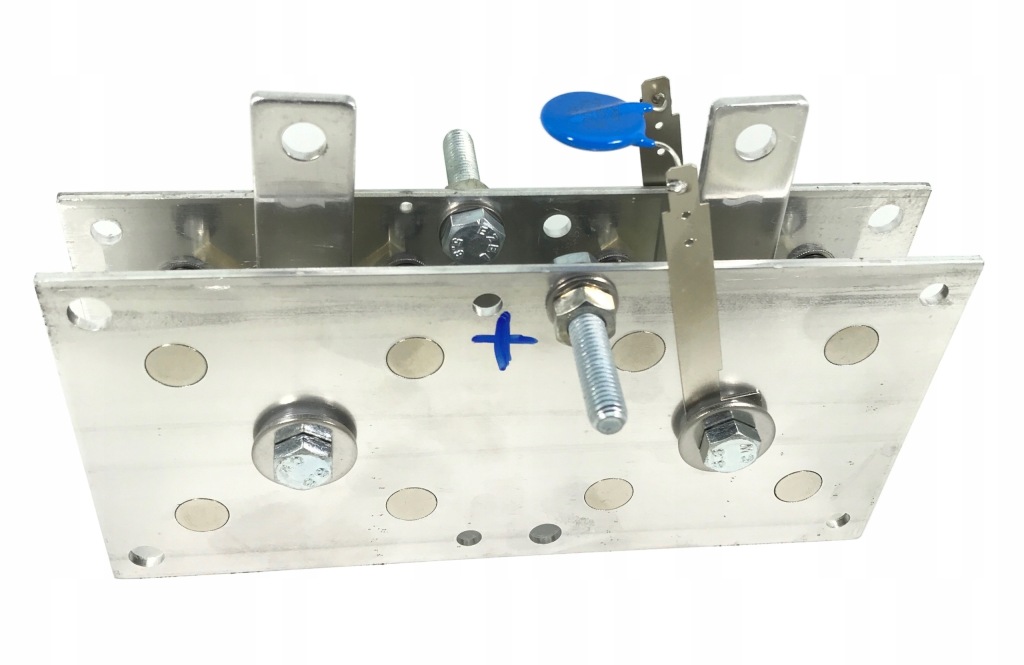

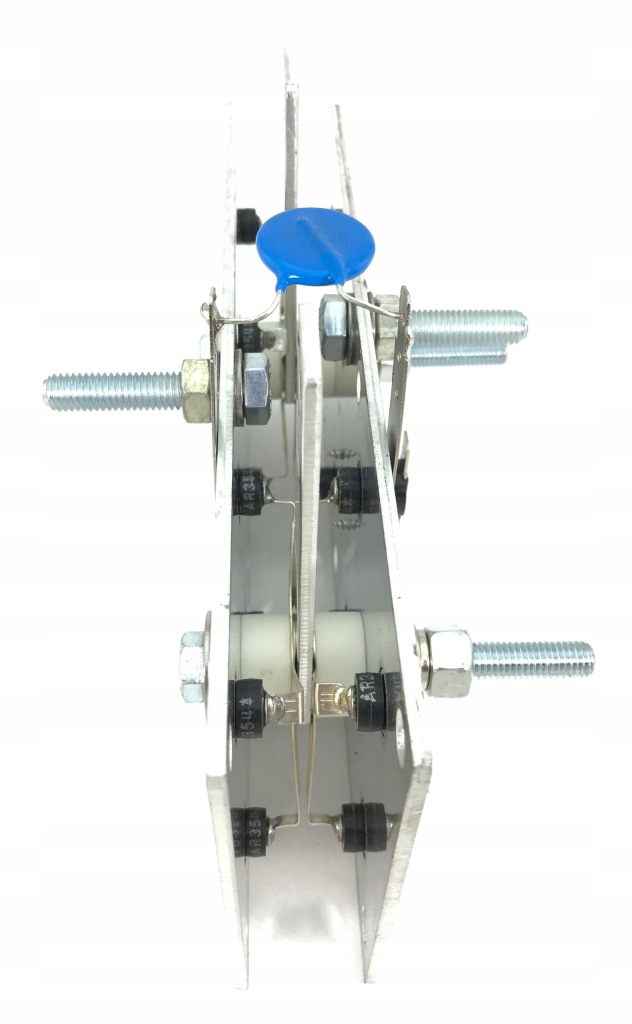

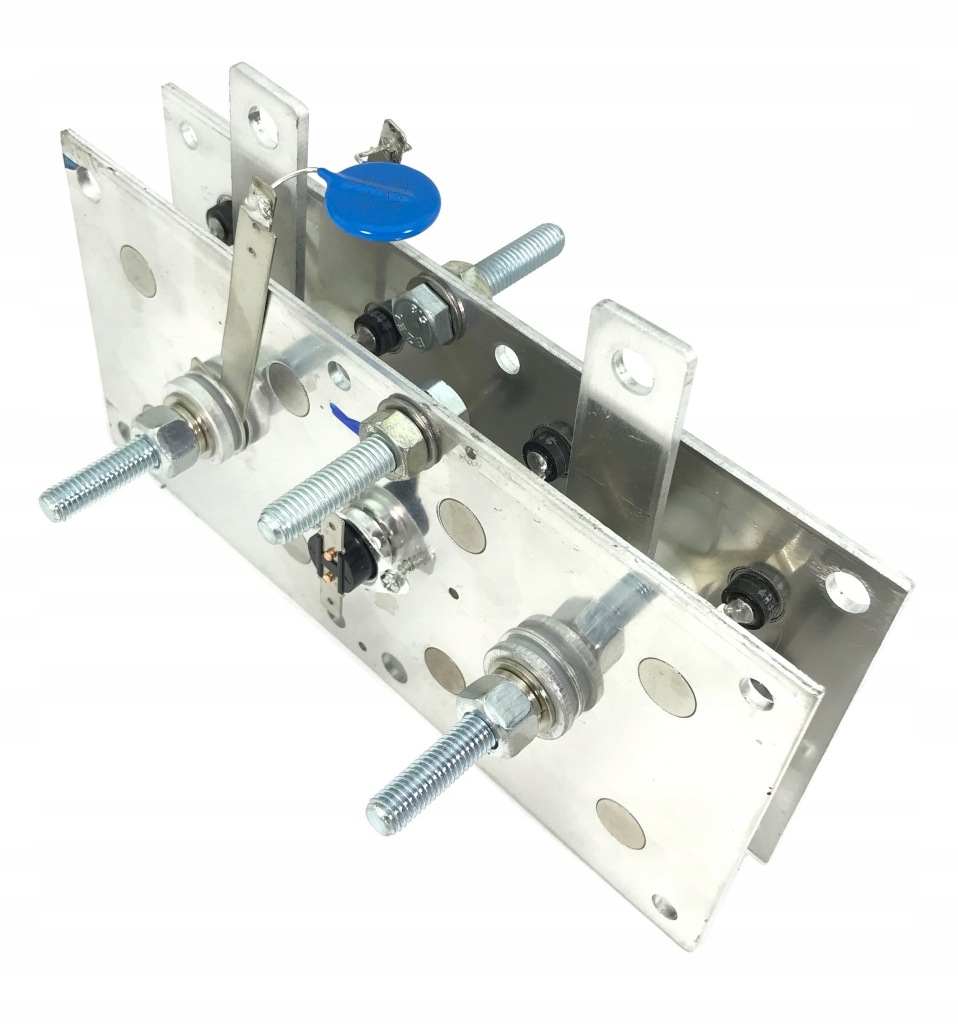

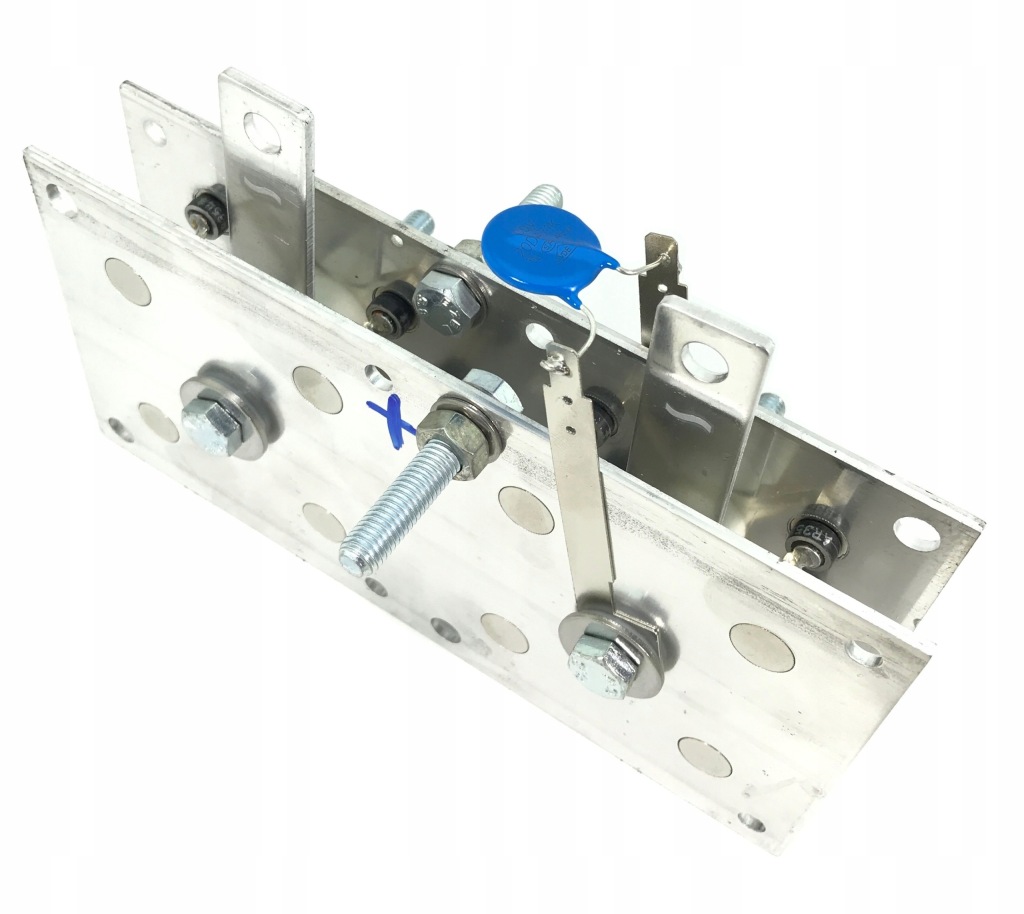

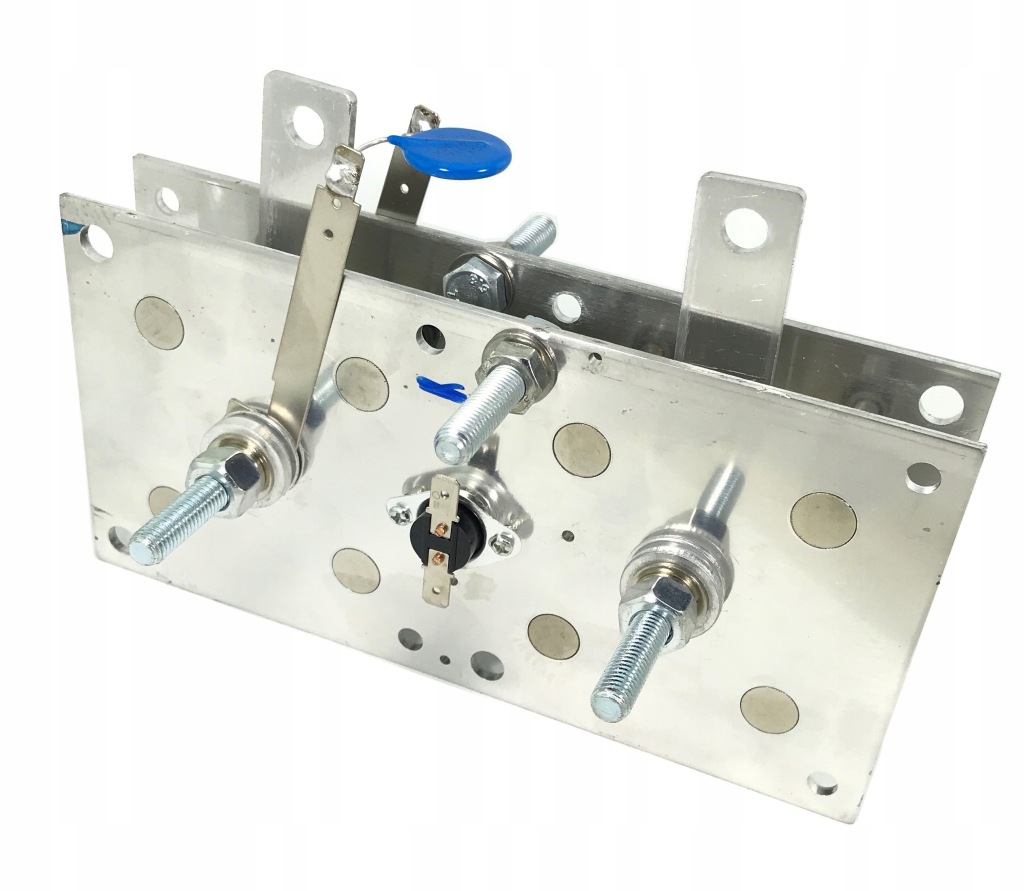

предметом аукціону є випрямний міст 200A (однофазний) для використання m.in. в мигоматі, зварювальному апараті, пусковому Випрямлячі.

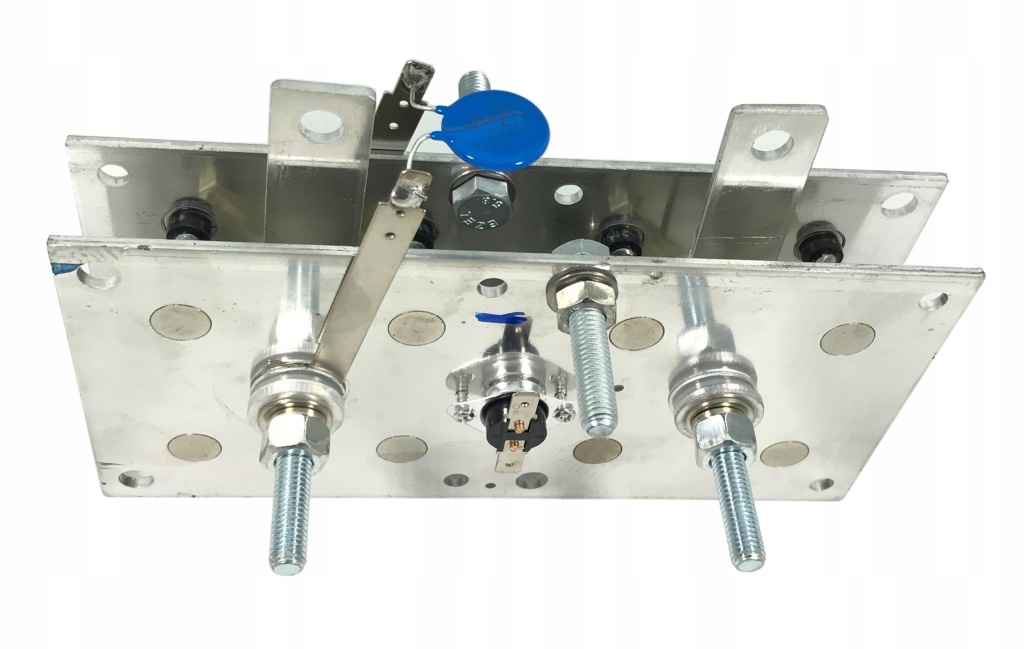

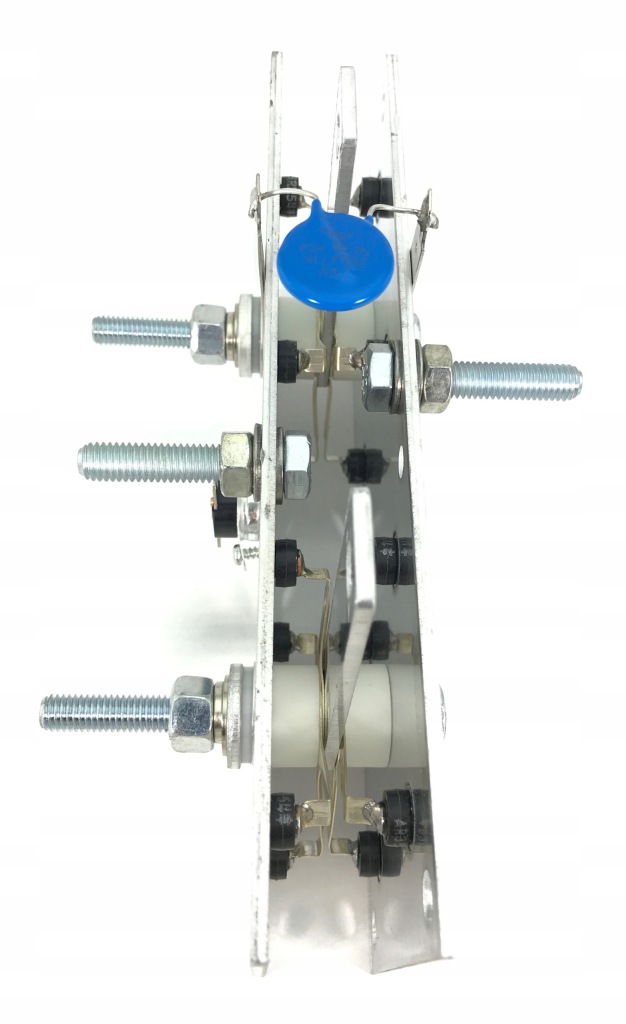

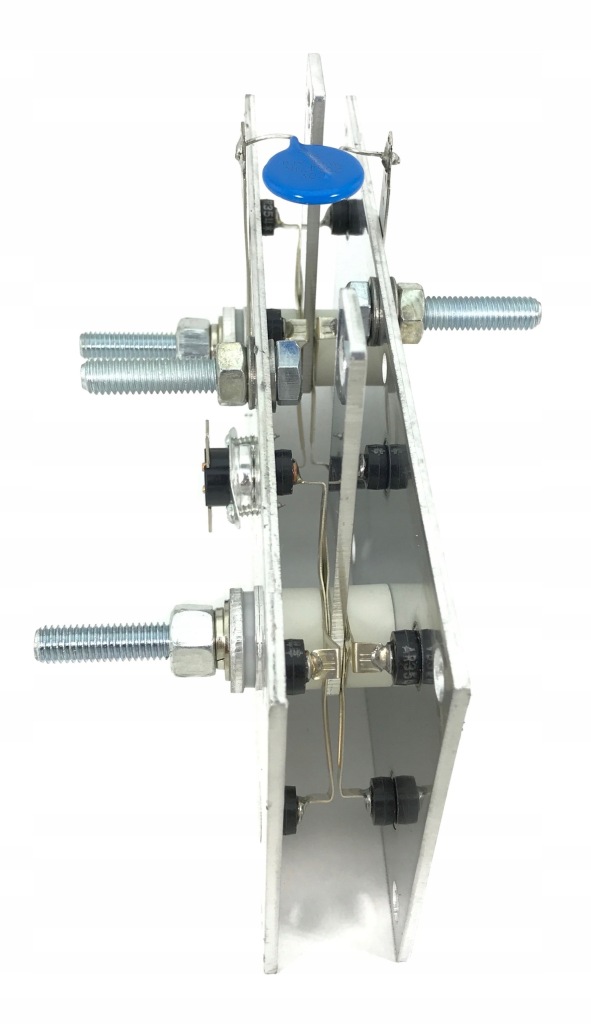

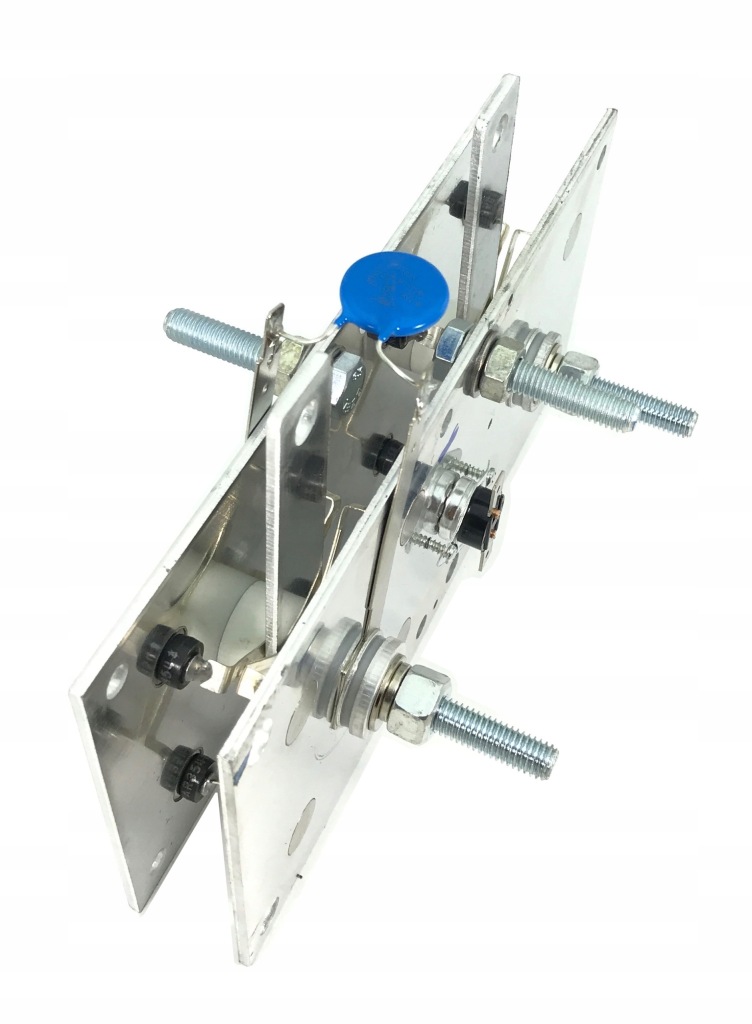

міст складається з 16 діодів, має варистор захисту від перенапруги і Термік захисту від перегріву

розмір алюмінієвої пластини 200 x 100 мм відстань кріплення 100 мм

цей елемент найчастіше використовується в якості запасної частини в мигомате, зварювальному апараті або пусковому Випрямлячі - в ситуації, коли попередній модуль вийшов з ладу. Найбільш поширеним симптомом пошкодження випрямного моста є втрата потужності пристрою - в разі мигомата-набагато гірше зварювання, "склеювання", прищик, відсутність плавності в проведенні дуги. Іноді також обмежена швидкість подачі дроту.

іншими можливими симптомами є повна відсутність роботи пристрою або коротке замикання в вихідний ланцюга - виявляється гучним гудінням після включення зварювання і / або вимиканням запобіжників в системі живлення.

часто пошкодження проявляється у вигляді розірваного діода, опіку зʼєднань між ними і т.д.

при виборі нового слід керуватися - по - перше, кількістю виходів на "товсті" дроти-однофазні Мости мають чотири розʼєми-плюс, мінус, і два вхідних розʼєму, до яких підключені товсті дроти від головного трансформатора. У цьому випадку кількість алюмінієвих пластин найчастіше два або чотири.

трифазні Мости мають пʼять розʼємів-плюс, мінус, і три вхідних розʼєму, до яких підключені товсті дроти від головного трансформатора. При цьому кількість алюмінієвих пластин найчастіше становить три або шість.

наступним критерієм вибору є Кількість діодів в мосту і розміри моста.

якщо старий міст вийшов з ладу, то варто було б використовувати трохи міцніший - міцніший. Тому - якщо дозволяють внутрішні розміри пристрою - іншими словами-якщо міст більшого розміру підходить-варто використовувати його. Також варто подбати про те, щоб новий міст мав більшу кількість діодів, ніж попередній - він буде більш міцним - прослужить довше.

сам міст не впливає на потужність пристрою, тому, якщо, наприклад, в мігоматі, який має 150а, ми використовуємо міст 200А або 300А-це не додасть йому потужності зварювання, але більш потужний міст буде мати "легше", він буде менше нагріватися і, отже, довше працювати без збоїв.

при підключенні нового моста слід звернути увагу на полярність виходів - обовʼязково дотримуйтесь порядок зʼєднань-плюс до плюса, мінус до мінуса, а потім вхідні дроти від трансформатора.

розподіл алюмінієвих листів, які є зʼєднувальними зʼєднувачами, не є "жорстким". При необхідності ви можете послабити гвинти, що скручують все це, і повернути рейки так, як нам підходить. Дуже важливо, щоб потім крутити все щільно-як це було зроблено до зміни налаштувань.
