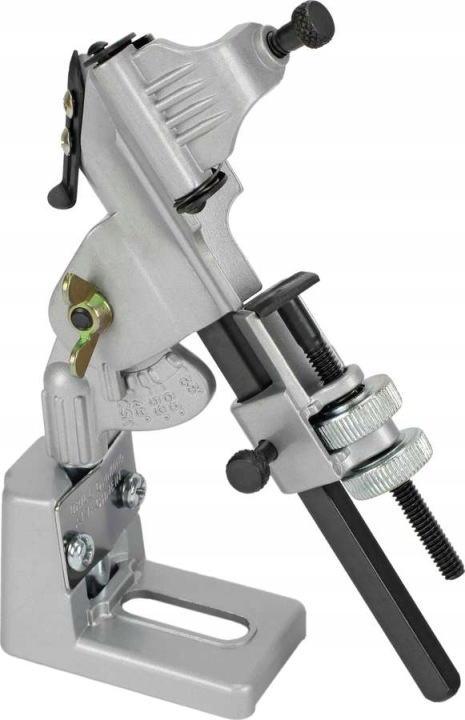

Штатив тримач для заточування свердла 3-18 мм 5 кутів

для точного затиску шліфувальних свердел,

* для свердел діаметром 3-18 мм,

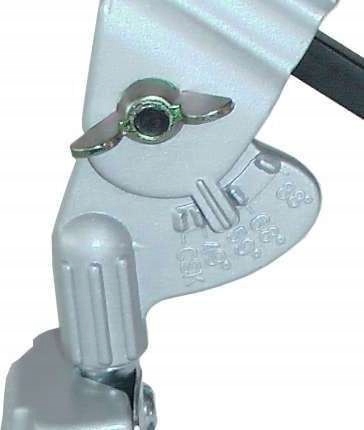

за допомогою гвинта встановіть кут шліфування за допомогою гвинта f

- 59° для нормального використання,

- 88° для тонкого матеріалу, щоб уникнути потертостей,

- 68° для невеликих свердел,

- 49° для мʼяких металів,

- 41° для занурення,

керівництво користувача

1. Затискний гвинтB послабте,

• 2. Регульовані сани на 4-кутовий направляючої G послабте. Регулювальний гвинт d максимально скасувати і вставити свердло. Свердло повинно бути посаджено так, щоб воно виступало над краєм C принаймні на довжину його діаметра. Потім гвинт H санки і гвинт B злегка повернути. (гвинт B злегка, щоб свердло ледь трималося.) Будь ласка, будьте обережні, щоб спіральна частина була розташована вгору c.

• 3. Встановіть пристрій вертикально перед шліфувальним каменем (див.ескіз). Свердло повинно бути розташоване на нижній половині каменю зліва або справа. (Примітка: пристрій повинен бути вільно рухомим!) Підстава A закріпіть Крильцевим гвинтом або затискачем так, щоб свердло зверху було ок.відстань 5 мм від каменю.

• 4. Стопорний гвинт і nbsp; E і nbsp;досить послабте, помістіть шліфувальний камінь в обертання і за допомогою гвинта і nbsp;d і nbsp; повільно посуньте свердло, щоб воно стосувалося каменю. Потім пристрій відхиляється вліво і вправо (ОК.60°), тоді автоматично буде отримано відповідний кут шліфування. Залежно від того, наскільки глибоко ви хочете, щоб свердло було відшліфовано, гвинт D повільно з інтервалами обертати вперед. Повільно. щоб свердло не перегрівалося і не горіло.

* 5• гвинт E в якості контрольного положення повернути. Гвинт B послабте, потягніть свердло і переверніть. Гвинт d назад повернути і все повторити ще раз до кінця гвинта e .
