400 бар гідравлічний манометр 63 мм 1/4

• 400 бар Ø 63 мм
• зображення продукту є зразком. Покупець отримує манометр тиску відповідно до опису деталі як вище.

дуже міцний і стійкий до вібрації і ударів гліцериновий манометр. Діаметр 63mm має схвалення German Lloyd і ГОСТ.призначений для роботи в суворих умовах при ударах і вібрації, а також для вимірювання рідких газових середовищ. Він не призначений для роботи з кристалічними середовищами і реагують з мідним сплавом. якісний продукт .

гідравлічний манометр з трубкою Бурдона з рідким наповненням має міцний і міцний корпус з нержавіючої сталі і змочувані деталі з мідного сплаву. Відповідає вимогам Міжнародного промислового стандарту EN 837-1 для манометрів з трубкою Бурдона.

через плавне заповнення корпусу елемент тиску і механізм ефективно загасають. Таким чином, прилади особливо підходять для точок вимірювання з високими динамічними навантаженнями, такими як швидкі цикли навантаження або вібрації.

характеристики продукту:

• кількість: 1шт
• виробник: Wika
• зʼєднання [дюйм]: 1/4" G? B (зовнішній), SW 14
• діаметр [мм]: 63
• діапазон температур [°C]: 0 - 60
• NS 63 зі схваленням German Lloyd і ГОСТ
• >конструкція en 837-1
• клас точності: NS 63: 1.6
• клас захисту по IEC/en 60529 IP 65
• механізм: конфігурація ПК
• артикул: EQ-b711w063

зберігання:

Манометри повинні зберігатися в оригінальній упаковці до моменту установки, щоб захистити їх від пошкоджень механічним. Вимірювальні прилади повинні бути захищені від вологи і пилу. Діапазон температур зберігання: - 40°C + 70°C

застосування:

• для точок вимірювання з високими динамічними навантаженнями тиску і вібраціями
• для газоподібних і рідких середовищ, які не дуже вʼязкі і кристалізуються і не реагують з мідним сплавом
• гидравлика
• компрессоры
• судостроение
• компрессоры

вимоги до місця установки:

якщо лінія до вимірювального приладу не досить стійка, для установки слід використовувати монтажний кронштейн (а також гнучкий капіляр). Якщо неможливо уникнути вібрації за допомогою належної установки, слід використовувати інструменти, заповнені рідиною. Прилади повинні бути захищені від грубих забруднень і великих змін температури навколишнього середовища.

допустима температура навколишнього середовища і робоча температура:

при установці манометра слід памʼятати, що (з урахуванням впливу конвекції і теплового випромінювання) температура не повинна виходити за межі допустимих діапазонів. Слід враховувати вплив температури на точність зчитування.

• допустима температура навколишнього середовища: - 20°C + 60°c
• допустима температура середовища: макс. + 60°c
• вплив температури: коли температура вимірювальної системи відрізняється від контрольної температури (+20 °C): Макс. ±0.4%/10 до діапазон

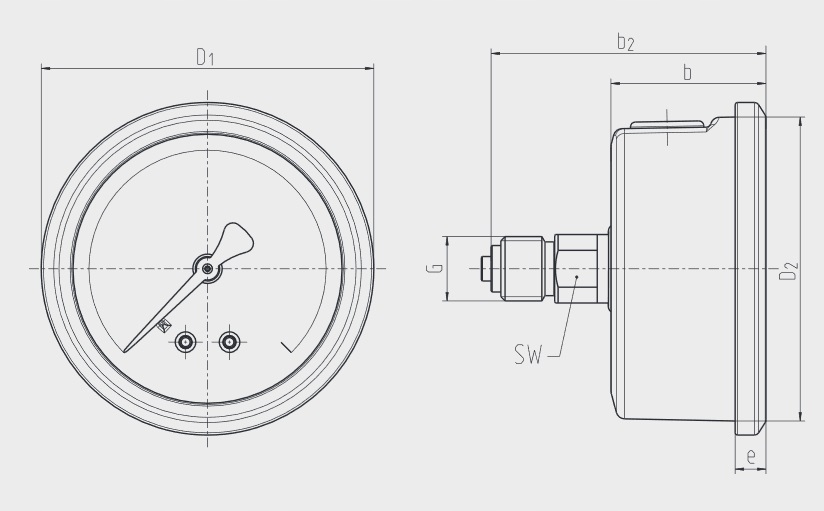

конструкція манометра:

• корпус: полірована нержавіюча сталь CrNi, природна обробка, ущільнення в напрямку технологічного зʼєднання з ущільнювальним кільцем, впускна пробка може бути прокачана для внутрішньої компенсації тиску.
• положення вентиляційного отвору: по периметру корпусу, о 12 годині
• поділ: АБС-пластик, білий, з обмежувальним шліцом
• порада: пластик, чорний
• скло: пластик, кристально чистий
• кільце: трикутна кришка, нержавіюча сталь, глянцева обробка
• рідке наповнення: гліцерин

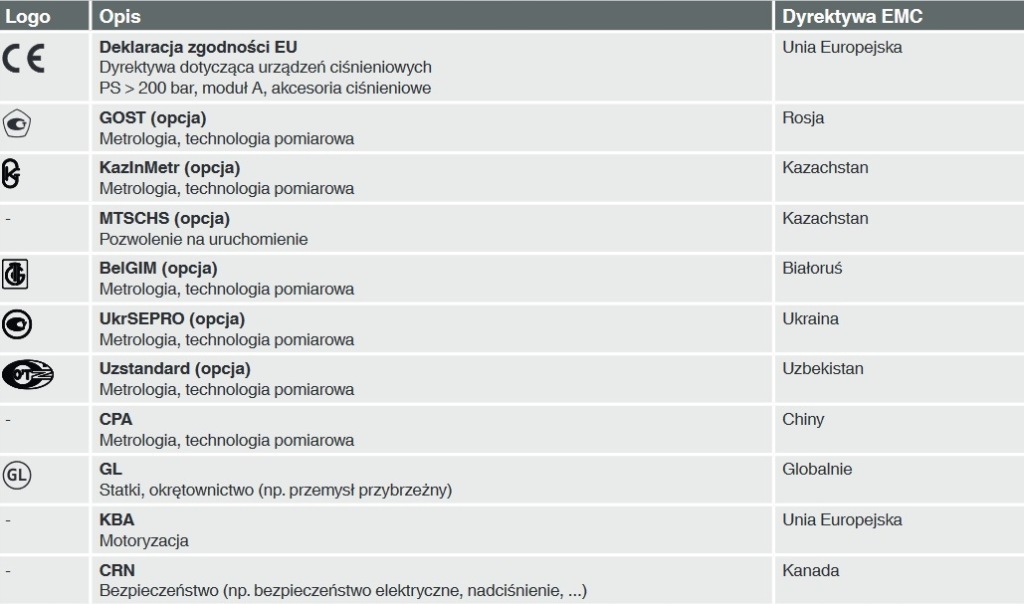

затвердження та сертифікати

• контрольний сертифікат 2.2 відповідно до EN 10204 (наприклад, виробництво відповідно до сучасного рівня техніки, затвердження матеріалів, точність показань)
• контрольний сертифікат 3.1 відповідно до EN 10204 (наприклад, класи показань)

Керівництво по експлуатації

перед установкою, введенням в експлуатацію та експлуатацією переконайтеся, що ви вибрали відповідний манометр з точки зору діапазону вимірювання, моделі, матеріалу змочуваних деталей (корозії) і умов вимірювання. Для забезпечення точності вимірювань і тривалої стабільності необхідно дотримуватися відповідні граничні значення навантаження. Тільки особи, що володіють відповідною кваліфікацією і повноваженнями менеджера заводу, мають право на установку, обслуговування та експлуатацію манометрів. Для небезпечних середовищ, таких як кисень, ацетилен, горючі або токсичні гази та рідини, а також холодильні установки, Компресори тощо, на додаток до всіх стандартних законів також повинні дотримуватися відповідні існуючі закони чи нормативні акти. У разі відмови обладнання з манометрів, які не мають захисту відповідно до EN 837, може витекти середовище під дуже високим тиском. Для газових середовищ і робочого тиску & gt; 25 бар рекомендується манометр безпечної версії S3 відповідно до EN 837-2. При впливі зовнішнього вогню може статися витік вимірювального середовища, особливо в мʼяких паяних зʼєднаннях. Перед повторним введенням установки в експлуатацію необхідно перевірити і при необхідності замінити всі прилади. Недотримання відповідних правил може призвести до серйозних травм та / або пошкодження обладнання.

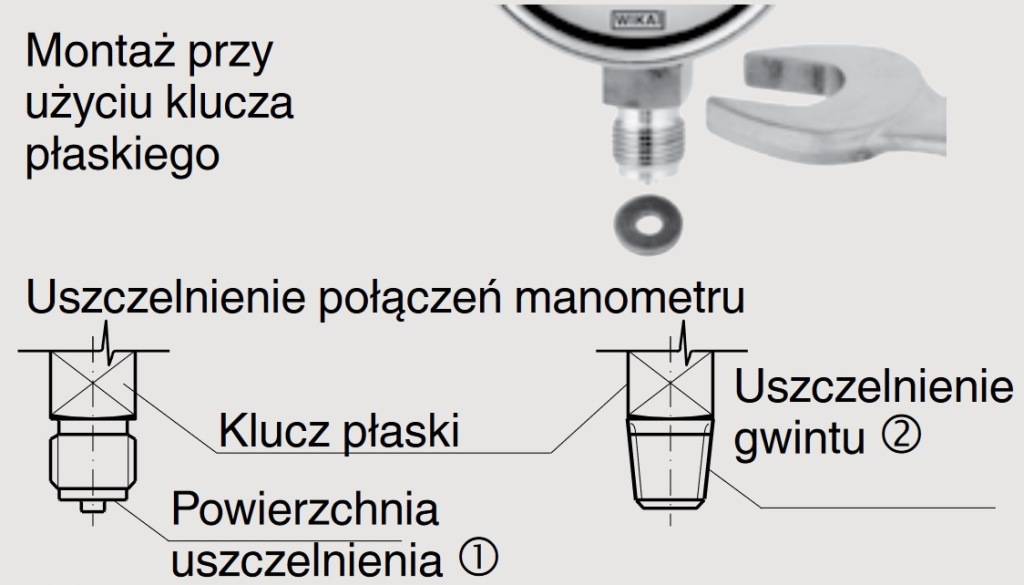

механічні зʼєднання

відповідно до загальних технічних правил манометрів (наприклад, EN 837-2). При загвинчуванні інструменту не натискайте на корпус або кришку-зусилля може бути прикладено тільки до поверхні під ключ за допомогою відповідного інструменту. Правильне ущільнення на поверхні ущільнення повинно бути виконано з відповідних шайб, кілець або ущільнювальних профілів. У технологічних зʼєднаннях з конічною різьбою (наприклад, NPT) ущільнення повинно проводитися в різьбі за допомогою додаткового ущільнювального матеріалу, наприклад стрічки з ПТФЕ (EN 837-2). Момент затягування залежить від використовуваного ущільнення. Для забезпечення найкращого огляду вимірювального приладу можна використовувати затискне гніздо або сполучну гайку. При підключенні до манометра продувний пристрій повинен бути захищений від засмічення стружкою і забрудненням.

технічне обслуговування та ремонт

Манометри не потребують технічного обслуговування. Перевірки та повторна калібрування повинні виконуватися належним чином навченим і обладнаним персоналом. Перед розбиранням закрийте Розширювальний клапан (якщо він є).

попередження

залишки засобів масової інформації в знятих манометрах можуть становити небезпеку для людей, навколишнього середовища та обладнання. Слід дотримуватися відповідних запобіжних заходів.
