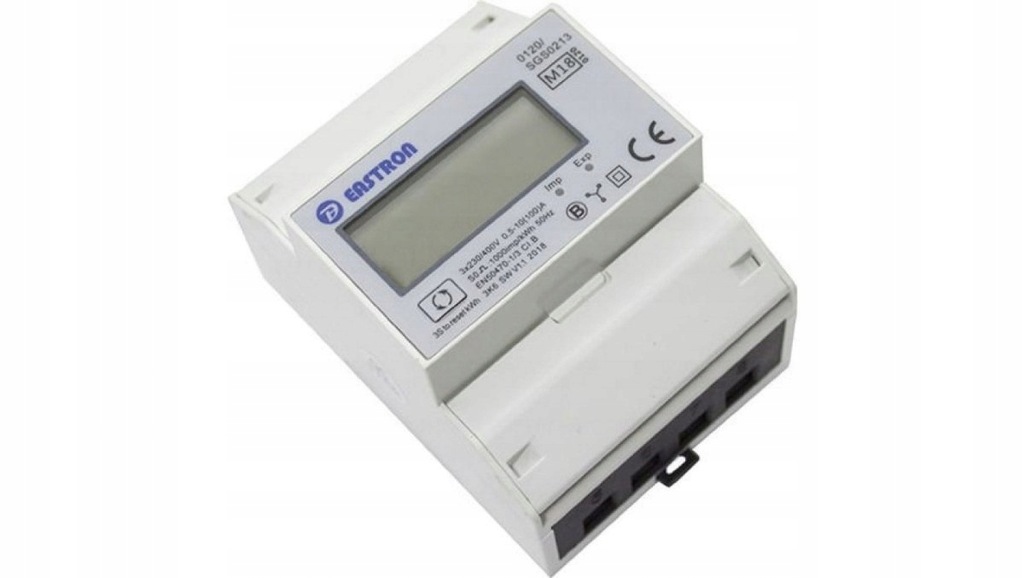

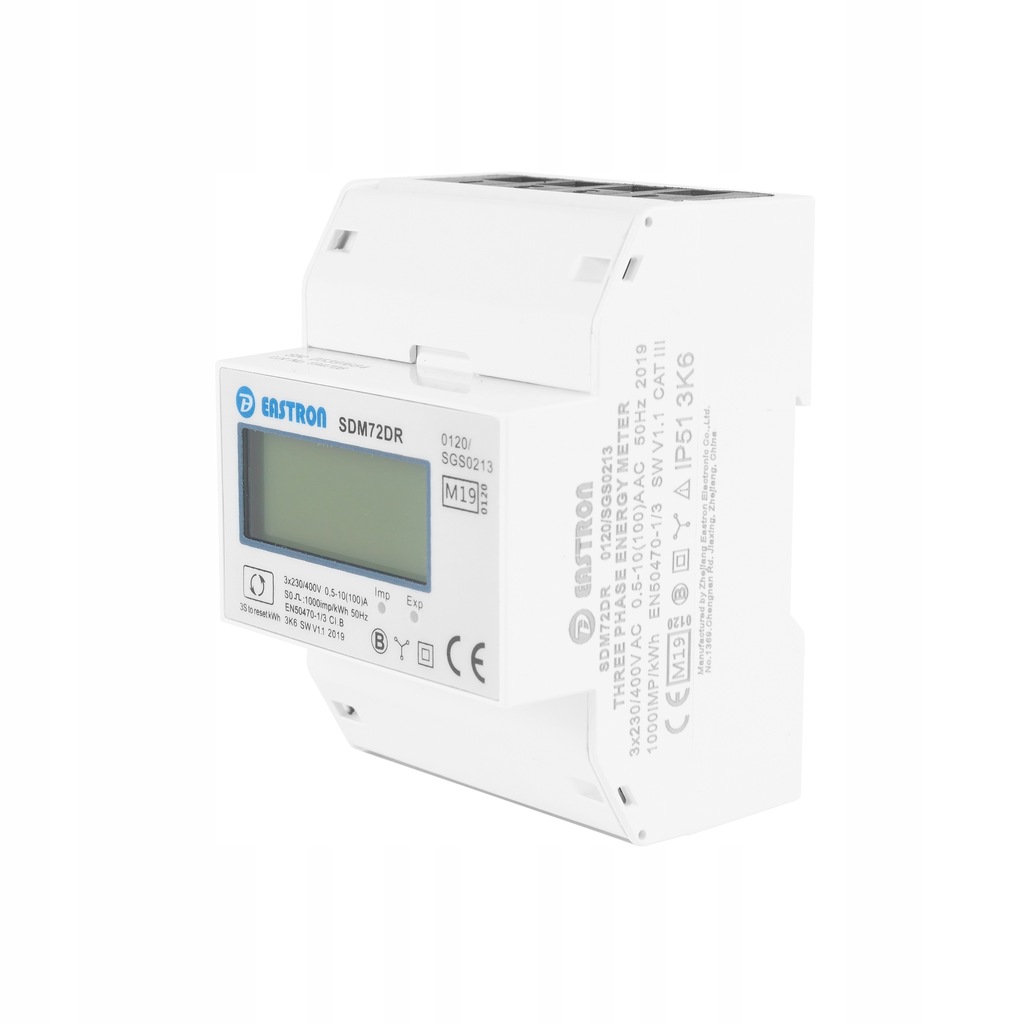

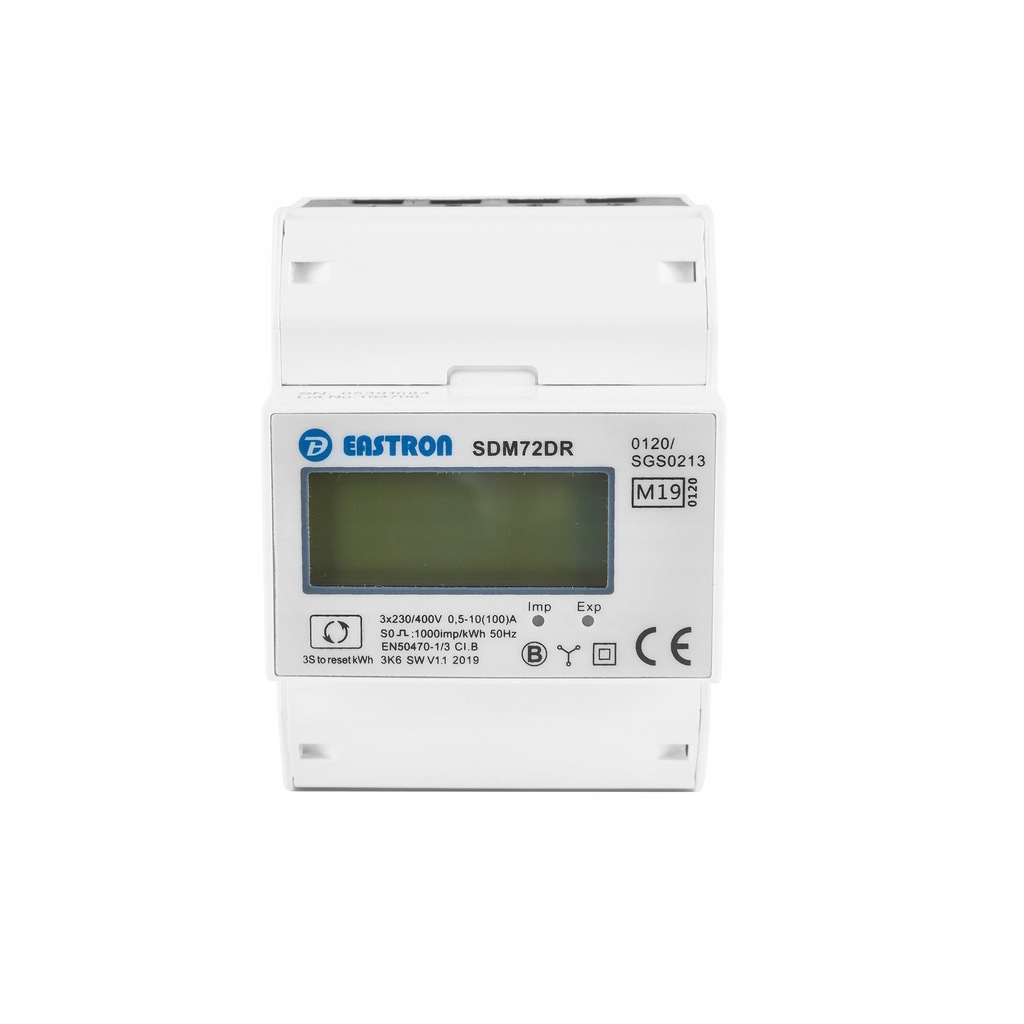

3-ФАЗНИЙ ЛІЧИЛЬНИК ЕНЕРГІЇ З ФУНКЦІЄЮ СКИДАННЯ ТРИФАЗНИЙ LCD 100A MID SDM72 DR

ТЕХНІЧНІ характеристики:

Номінальна напруга - 230/400 В змінного струму (3~)

робоча напруга - 80% - 120% Un

опір напрузі - AC 4KV - 1M

опір ударній напрузі - 6kV - 1,2/50 мкс

струм - 10A

максимальний Номінальний струм - 100A

пусковий струм - 0,4% lb

опір перевантаження - 30 IMAX – 0,01 s

робоча частота - 50 Гц + / - 10%

споживана потужність - ≤2 Вт/10VA/фаза

дисплей - 1000imp/кВтг

точність - клас 1

робоча температура - - 20°C/ + 55°C

температура зберігання - - 40°C/ + 70°C

еталонна температура - +23°C +/-2°C

Робоча вологість - ≤90%

вологість при зберіганні - ≤95%

час запуску - 10 секунд

захист від попадання води і пилу - ip51

механічне середовище - M1

ступінь захисту - II

лічильники відповідають директиві ЄС 2004/22 / EC, яка називається директивою MID-Measuring Instrument Directive (директива з вимірювальних приладів) від 31 березня 2004 року.

модель SDM72 DR-вимірює і вказує споживання активної енергії (кВтг) і потужність (Вт). Модель оснащена опціями скидання індикації споживання активної енергії.

розміри:

висота-100 мм

ширина-72 мм

Глибина-66 мм

схема підключення:

- Клема 1/5-L1 IN / OUT

- Клема 2/6-L2 IN / OUT

- Клема 3/7 - L3 IN/OUT

- Клема 4/8 - нейтральна
