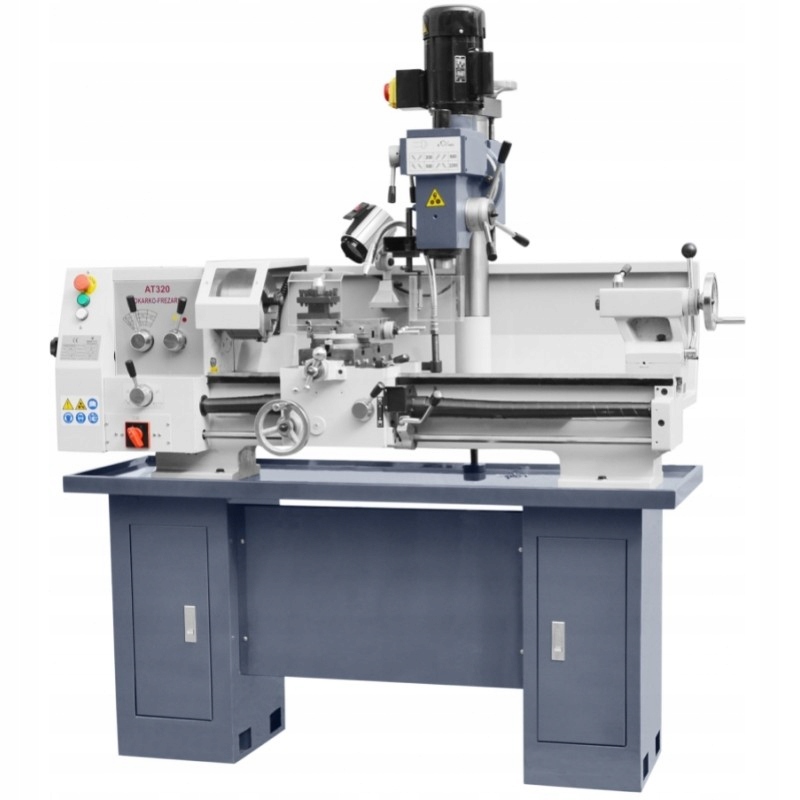

Токарний верстат фрезерний верстат токарний верстат 320x700 1.5 kW 230V CORMAK з шестернею на шестернях

токарно-фрезерний верстат AT-320 являє собою комбінацію двох верстатів, що забезпечує зручність використання і економію місця в робочому просторі. Токарний верстат оснащений 12-ступінчастою коробкою передач з асинхронним двигуном 1,5 кВт/230 В , фрезерний верстат оснащений 4-ступінчастою коробкою передач з асинхронним двигуном 0,55 кВт/230 В. виконує функції токарної обробки: обробка зовнішніх і внутрішніх циліндричних поверхонь, нарізка на них різьблення, різання заготовок. Функції фрезерування: фрезерування канавок, свердління і розгортання отворів. Він використовується в невеликих промислових підприємствах, майстернях, гаражах і т. д.

опис верстата

верстат має комбіновану конструкцію, яка обʼєднує відразу два пристрої-токарний і фрезерний, тобто 2 в 1 . При цьому кожен має окремий асинхронний двигун (постійна швидкість) - максимальний крутний момент. На машині можна виготовити деталі складної конфігурації без необхідності перевстановлення на іншій машині. Ця модель може як заточити деталь, так і фрезерувати в ній канавки, а також свердлити отвори поза осі і під певним кутом.

токарний верстат

• токарний верстат оснащений високошвидкісним перемикачем на нижньому кронштейні для зміни напрямку обертання шпинделя.
• асинхронний двигун (постійна швидкість) 1,5 кВт/230 В привід з високою потужністю і високим крутним моментом, оптимально підходить для обробки сталі, кольорових матеріалів.
• система охолодження в стандартному обладнанні.
• проліт шпинделя 38 мм забезпечує оптимальний результат роботи, що дозволяє обробляти вали великого діаметру.
• ліжко з індукційної , шліфованої направляючої із загартованої сталі. Відповідна ширина ліжка 160 мм забезпечує стабільні і точні умови роботи.
• загартовані і шліфовані шестерні в редукторі шпинделя.
• ходовий гвинт і ходовий вал для нарізування різьби і поздовжньої і поперечної автоматичної подачі

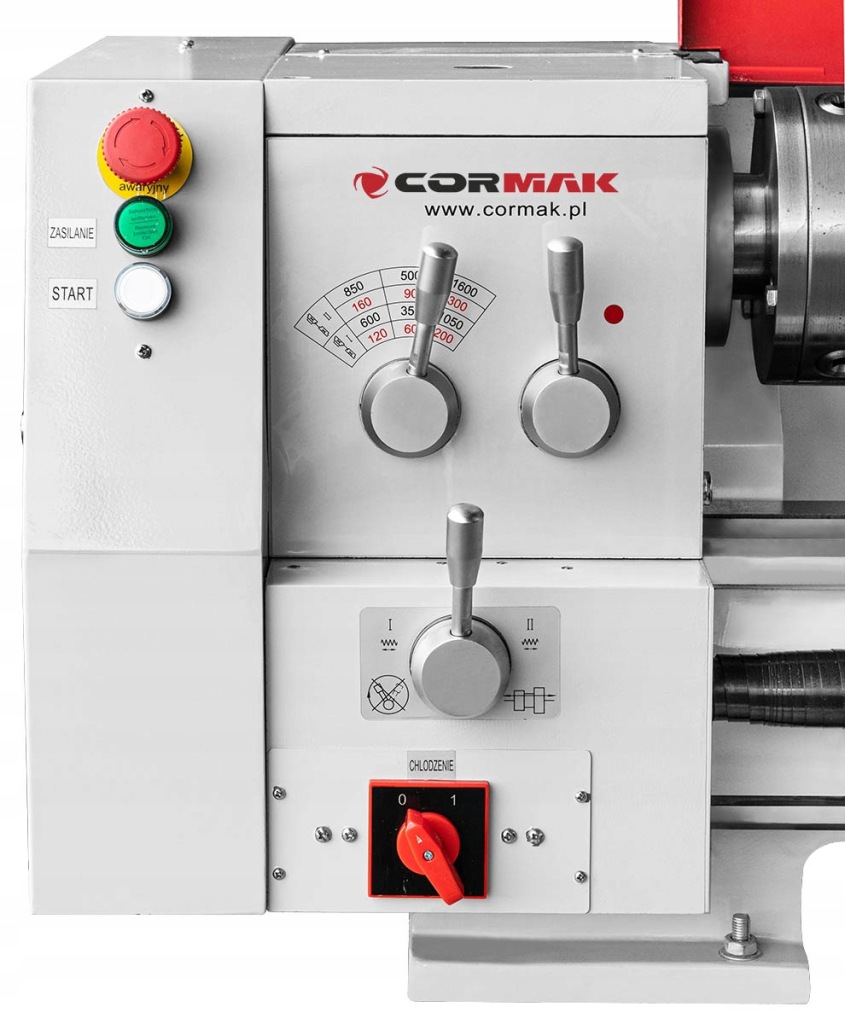

• просте регулювання швидкості обертання шпинделя і автоматичної подачі з ергономічної панелі управління на редуктори.

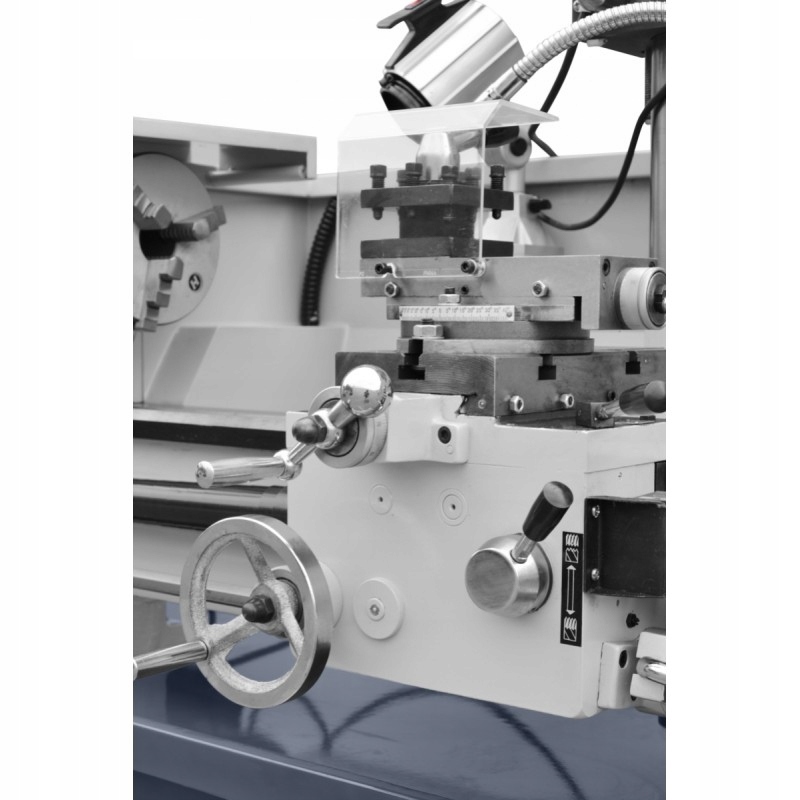

• нижній кронштейн з ручними колесами з точною шкалою 0,05 / 0,5 мм (поперечна / Поздовжня подача).

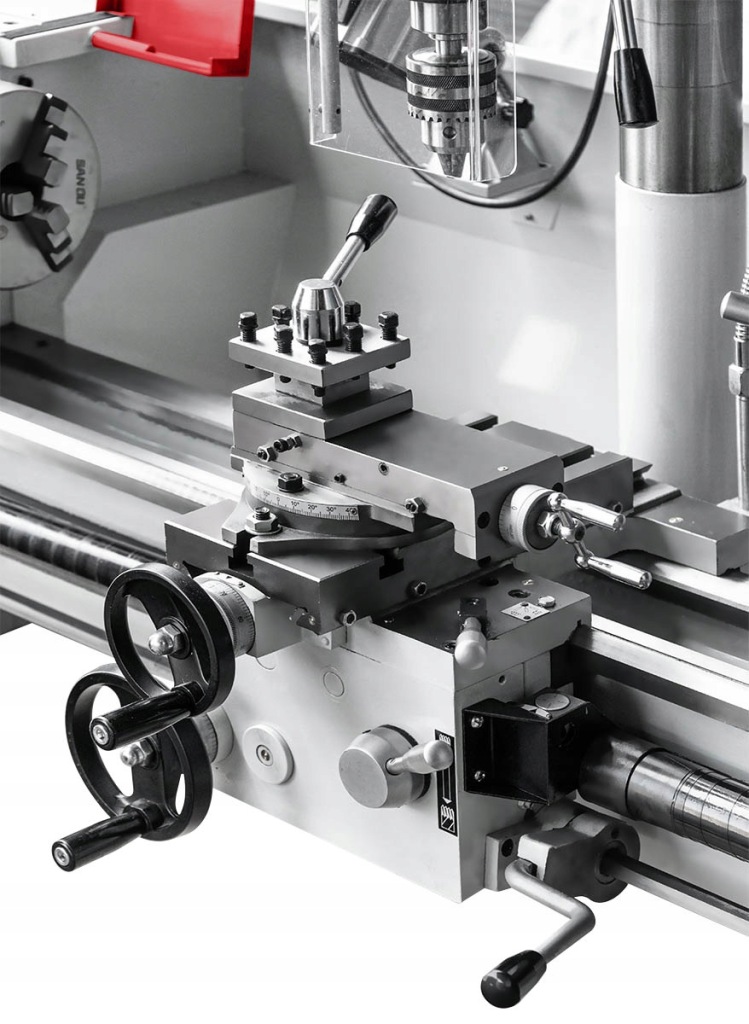

• інструментальні сани з кроком , що обертаються в діапазоні ± 45°, і задня бабка має ковзаючу систему ± 10 мм для повороту конусів.

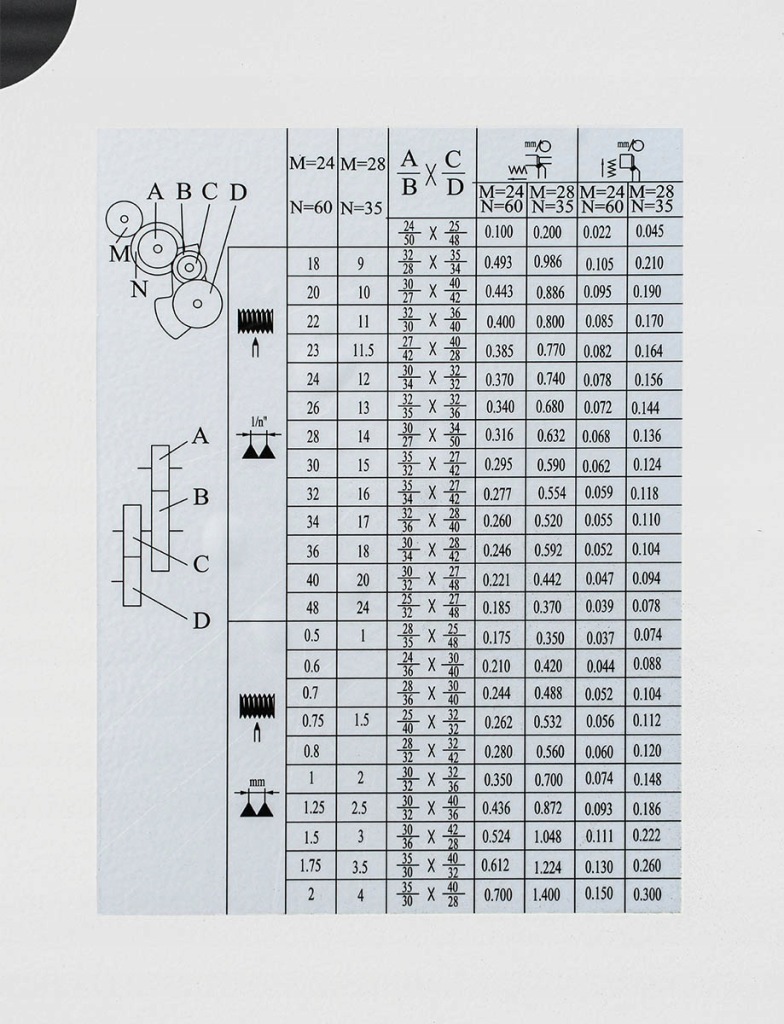

• можливість обробки великого діапазону різьби без необхідності заміни змінних коліс на гітарі. Широкий асортимент токарної різьби: метрична (17) 0,5-4 мм, (26) 9-48 рр/1". Токарна обробка правої і лівої різьби
• машина повністю відповідає вимогам директив ЄС (CE), а також польським нормам і стандартам DIN.

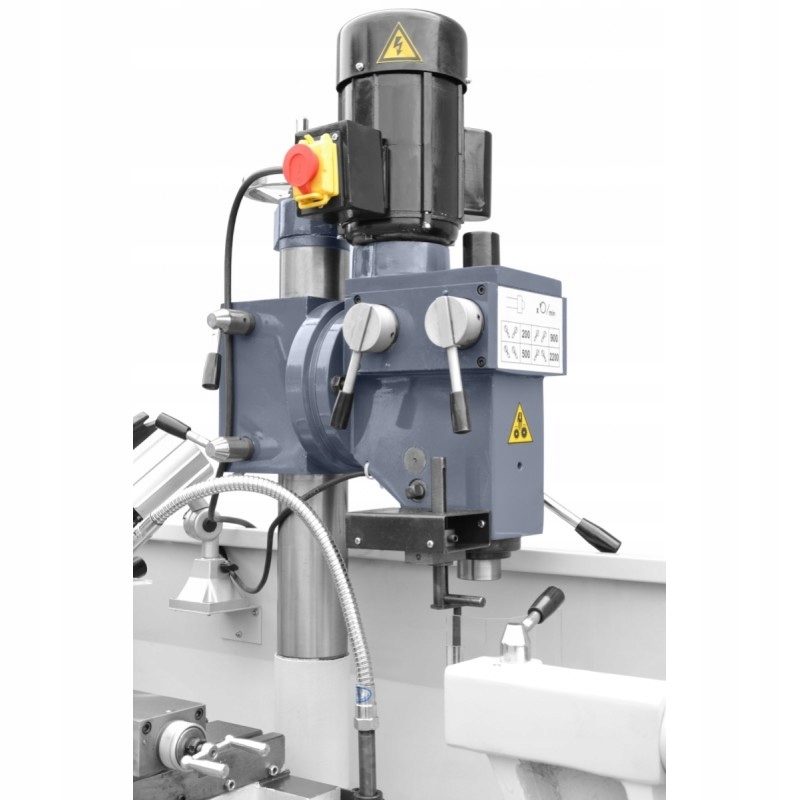

фрезерно-свердлильний верстат

• фрезерно-свердлильний верстат оснащений 4-ступінчастою трансмісією (200-2200 об / хв) з асинхронним двигуном (постійна швидкість) 0,55 кВт / 230В - забезпечує максимальний крутний момент.
• кут шпинделя ± 90° - це дозволяє свердлити отвори і фрезерувати під певним кутом.
• фрезерна головка встановлена на круговій колоні . Це забезпечує оптимальну стабільність і точність, а також регулювання повороту головки на 360°і nbsp; Це гарантує зручність обробки матеріалу.
• максимальна відстань головки від робочої поверхні 300 мм, дозволяє обробляти деталі різної висоти вертикальним шпинделем.
• наконечник шпинделя MK3 дозволяє використовувати великі інструменти для обробки металу.
• робоча поверхня має поперечні і паралельні Т-подібні канавки, призначені для кріплення пристосувань, наприклад, лещат або притискних пластин.
• перед початком фрезерування необхідно демонтувати ІМАК інструментального токарного верстата і встановити на його місце Лещата верстата.

технічні параметри

токарний верстат:

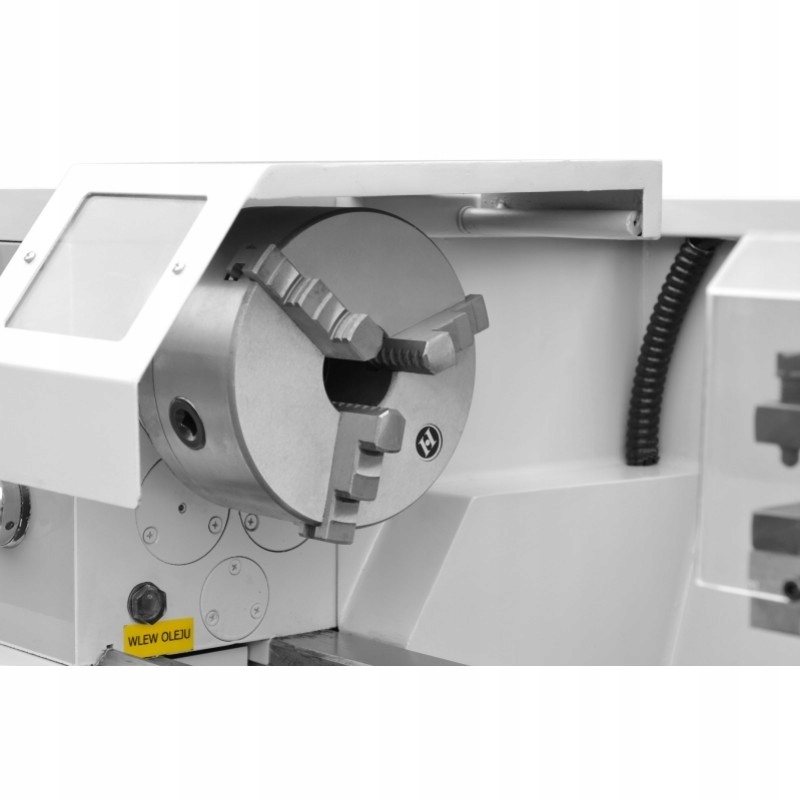

• 3-кулачковий патрон:160 мм
• Макс. діаметр повороту над ліжком:320 мм
• діаметр повороту над Нижнім кронштейном: 190 мм
• відстань між іклами:800 мм
• Ширина ліжка:160 мм
• прохід шпинделя:38 мм
• Конус шпинделя:MK5
• швидкість шпинделя:12 діапазонів (Я/II), 60-1600 об/хв.
• діапазон швидкості шпинделя: і: 60, 120, 200, 350, 600, 1050 об / хв. II: 90, 160, 300, 500, 850, 1600 об / хв
• розміри токарного верстата: 78 x 78 x 22 мм
• Макс.розмір інструменту: 16x16 мм
• діапазон переміщення Сан-імака: 120 (0,05) мм
• діапазон поперечної подачі: 110 (0,05) мм
• діапазон поздовжньої подачі: 570 (0,5) мм
• кількість і діапазон поздовжньої подачі: 0,1-1,4 мм/об.
• кількість і діапазон поперечної подачі: 0,022-0,3 мм / об.
• метрична різьба: (17) 0,5–4 мм
• дюймова різьба: (26) 9-48 Gg/1"
• діаметр втулки задньої бабки: 34 мм
• наконечник втулки задньої бабки: MK3
• вихід втулки задньої бабки: 85
• потужність двигуна: 1,5 кВт / 230 в
• потужність насоса: 40 Вт
• розміри машини д/з/в (з основою): 1450 x 650 x 1750 мм
• вага машини прибл.: 400 кг. (±2%)

технічні параметри

обладнання:

• підстава для верстата
• токарний патрон 3-кулачковий 160 мм
• ліві щелепи
• фіксований Ікло MK5
• фіксований Ікло: MK3
• змінні колеса
• свердлильний патрон MK3/B16
• свердлильний патрон B16 1-13 мм
• система охолодження
• мастильний пістолет
• ключ для ручки і имака
• набір інструментів для обслуговування
• захисні кожухи відповідають стандартам CE
• керівництво користувача польською мовою
• декларація відповідності ce
